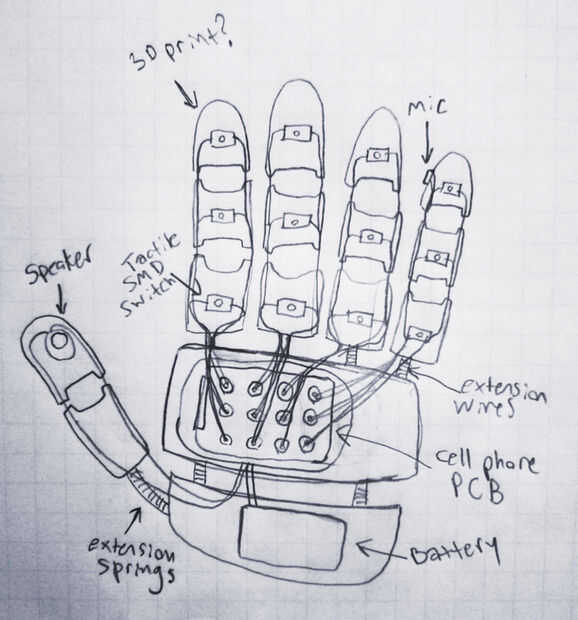

Paso 2: Diagrama de instalación un plan.
Porque sabía que esto ya iba a ser una estructura bastante compleja, y quería que este instructivo sea accesible a tantas personas como sea posible, decidí ir a la ruta de hack-phone. Sin embargo, si alguien estuviera interesado, el High-Low Tech group en el media lab del MIT ha creado un impresionante teléfono celular de código abierto que podrían encajar muy bien en este proyecto.

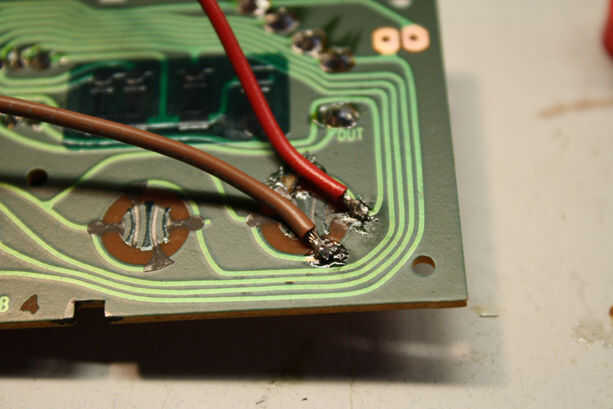

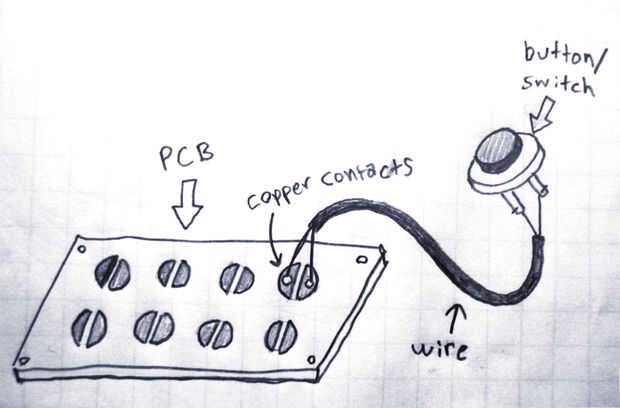

Pero hackear un teléfono existente emplearía uno de mi favoritos trucos simples para modificar electrónica: botón extensiones. Esta técnica es muy simple y permite hacer rápidamente las interacciones realmente extrañas y divertidas con todo tipo de dispositivos electrónicos. Esencialmente, solo crack abrir el dispositivo, quitar switches existentes o botón de membranas, soldar los cables a los cables de cobre y sus propios botones/interruptores a los otros extremos de los cables de la soldadura. Consulte el "diagrama de cable de extensión".

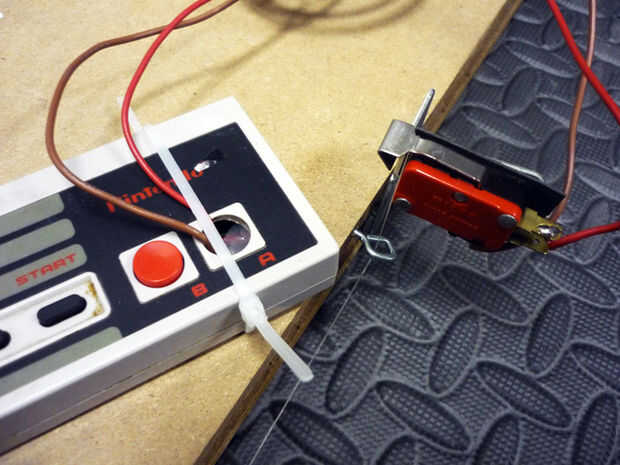

Como una demostración de lo sencillo pero eficaz puede ser, hice un controlador NES poco rápido hack:

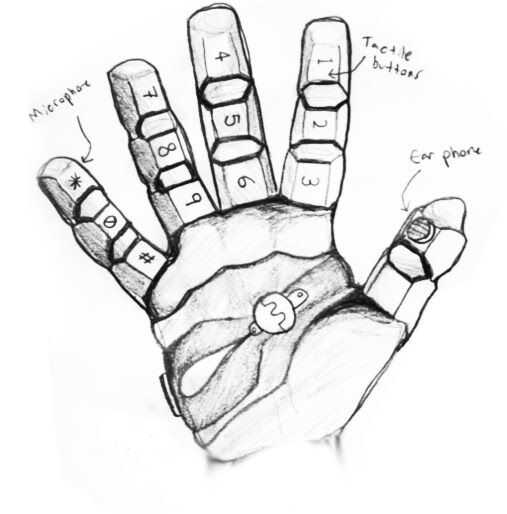

Este método de hackeo de un dispositivo existente sería la piedra angular del proyecto un guante. Utilizo este método para "ampliar" botones del tablero del circuito del teléfono a mis dedos, así como para el micrófono y el altavoz del teléfono.
También decidí que quería hacer un guante mecánico, como armadura en lugar de una tela de uno. Robots de FTW!
