Paso 8: Conexión del guante.

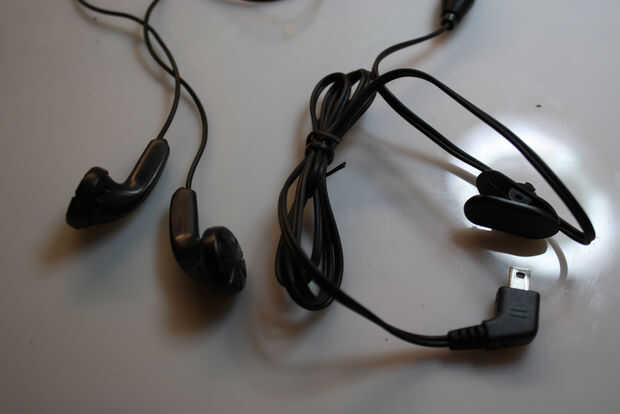

Por suerte, el celular que utiliza para esta construcción vino junto con un auricular externo que contenía más de suficiente cable para el guante del todo.
Comencé por longitudes de corte de alambre y estañar los extremos de cada uno. Esto permite soldar componentes mucho más fácil. Como dije, este alambre de soldadura puede ser complicado debido a la membrana aislante, así que aquí tenéis un vídeo de cómo se tratan:

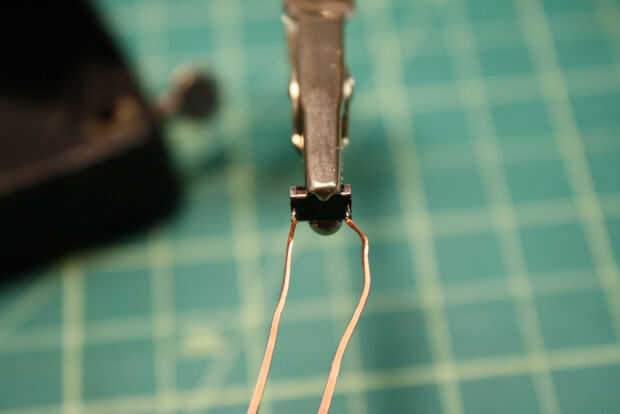

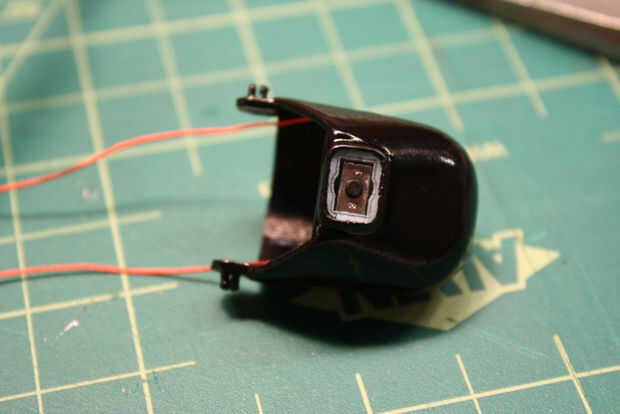

Después de estañar los cables, yo soldar dos cables a cada conmutador:

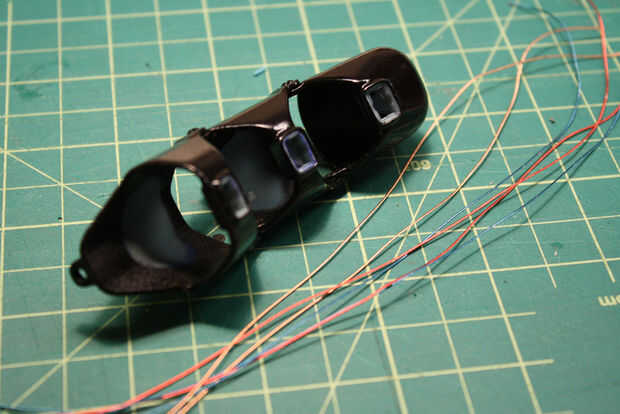

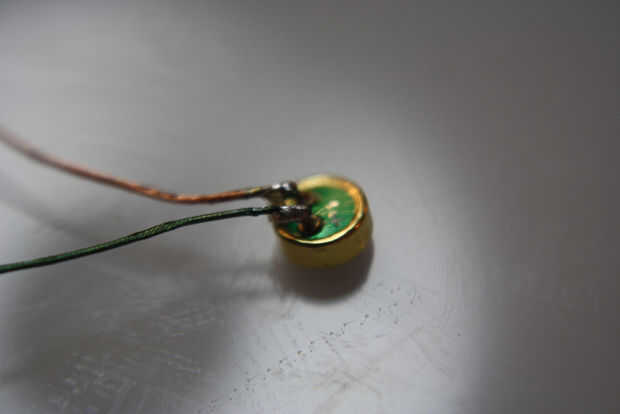

Hice lo mismo para el micrófono y el altavoz. Entonces, coloqué el botones, el mic y el altavoz en las cubiertas del guante.

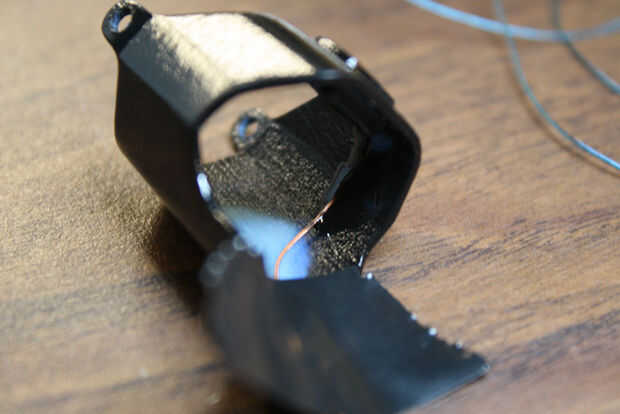

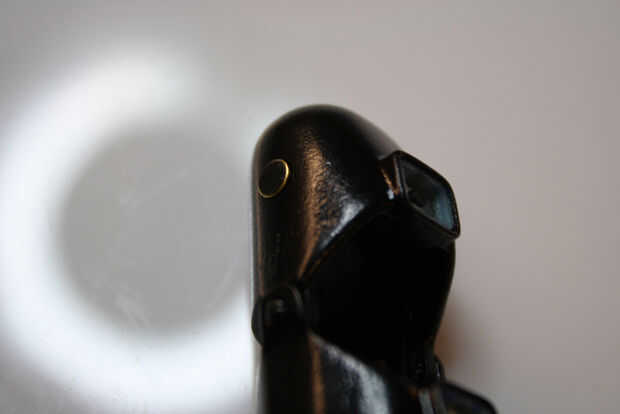

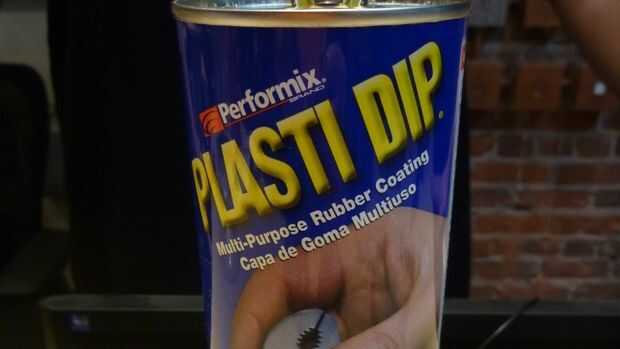

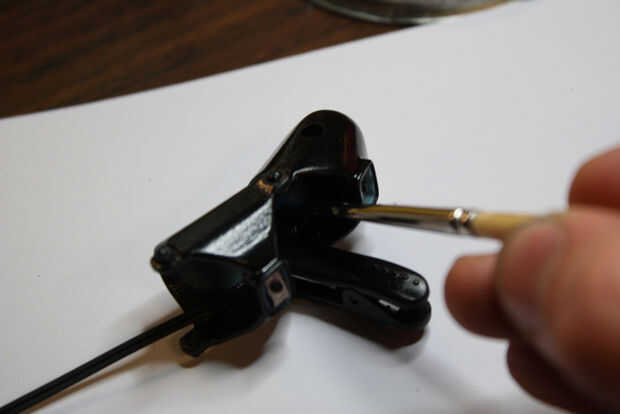

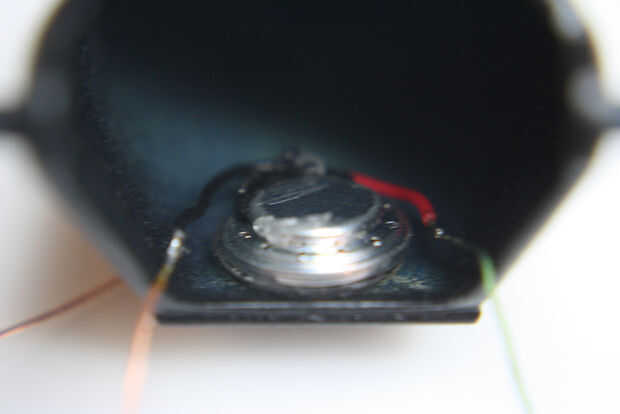

Yo usa plasti dip para fijar los cables en el interior de los dedos. Temporalmente había apretado los cables con trozos de cinta aislante y utiliza un pincel para aplicar el plasti dip sobre ellos. Plast-dip mantiene los cables y prolijo y protege y aísla al mismo tiempo. También usé estas cosas para garantizar el altavoz en el interior del segmento distal del pulgar.

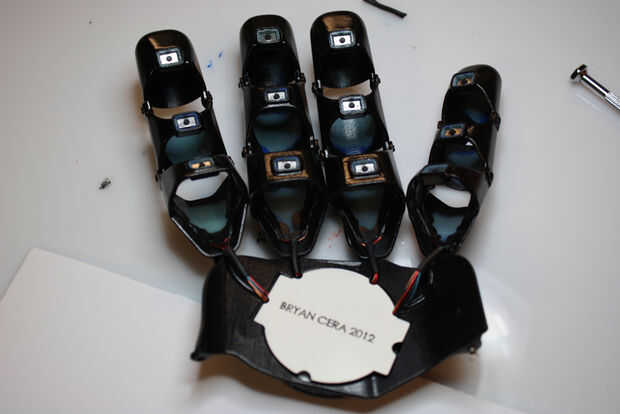

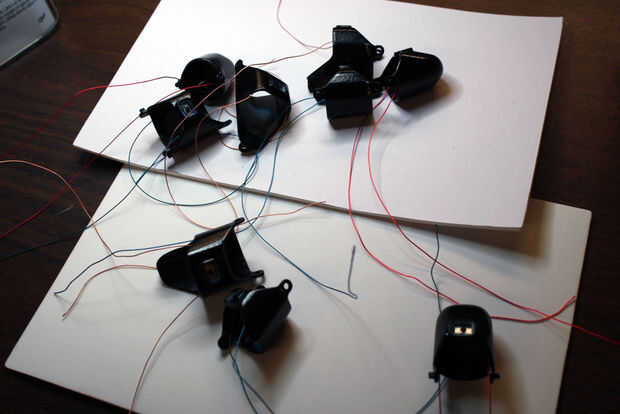

Como aseguraron los cables con plasti dip, comencé a ajustar los segmentos de los dedos juntos. Aquí está un video que demuestra la construcción de encaje a presión-junto el guante:

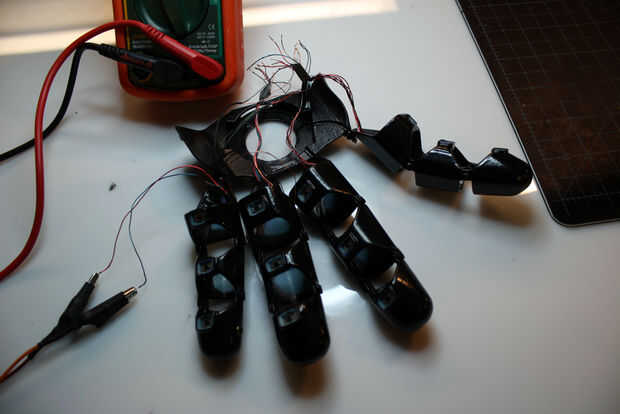

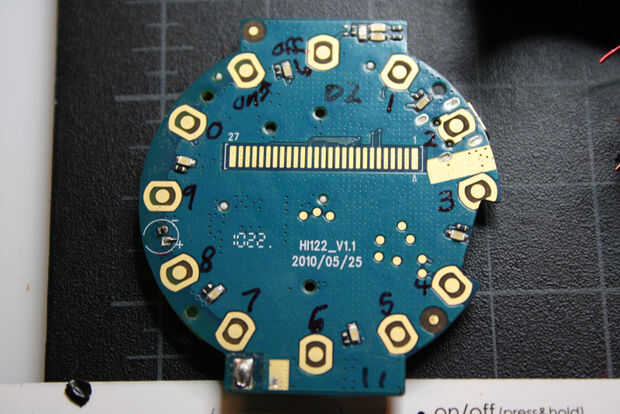

Después de todos los cables estaban soldados a los componentes y mantiene en su lugar con plasti dip, usé un multímetro para asegurarse de que todos los botones estaban trabajando correctamente. Mejor saber ahora en lugar de si más tarde tengo que volver a cablear un dedo. Todos los botones desprotegidos, por lo que había soldado los otros extremos de los cables a tablero del circuito del teléfono. Por lo que no se mezclan primero había etiquetado cada contacto cobre con su número correspondiente.

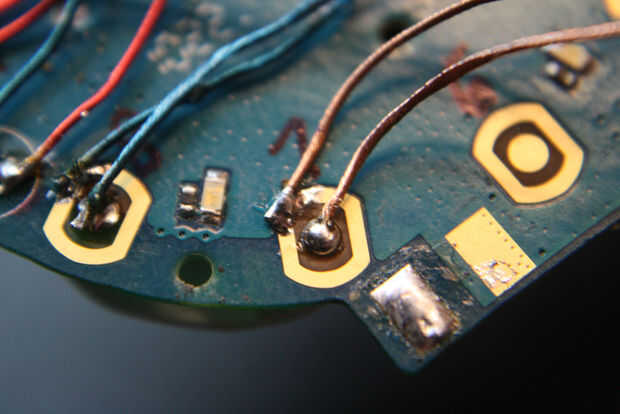

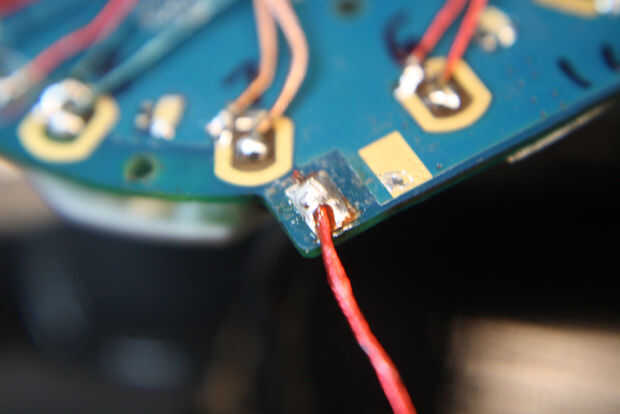

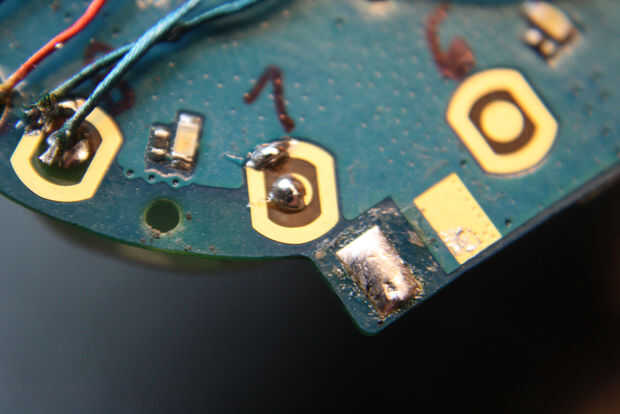

Había iniciado por poner pequeñas gotas de soldadura en cada contacto, luego había hundido los extremos de alambre estañado en los blobs:

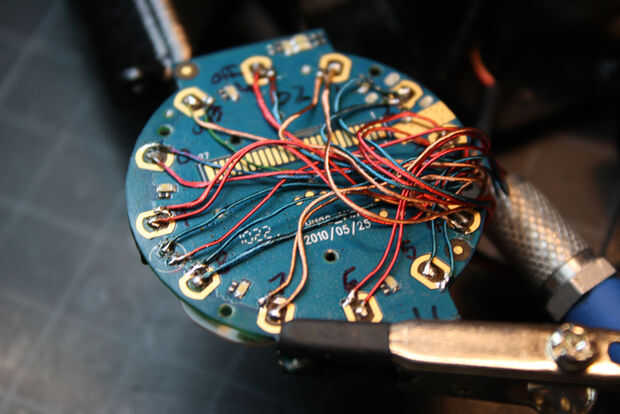

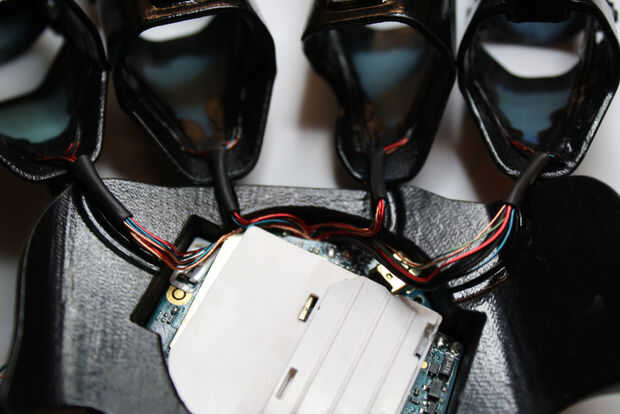

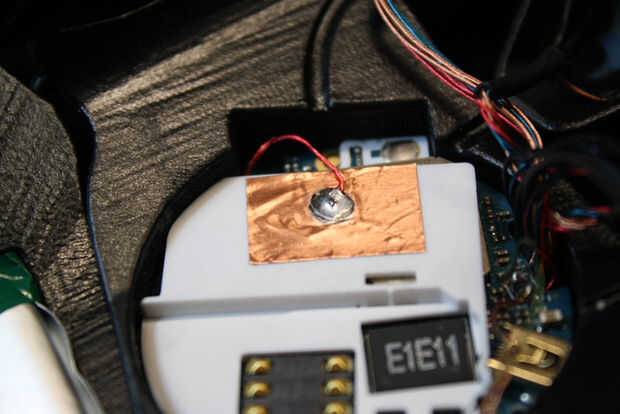

Soldamos otro cable con el contacto de antenas y que un pequeño trozo de hoja de cobre había soldado. Este bit sirve como antena del teléfono. Usé un tubo termo-retráctil para poner en orden los cables. Aquí es cómo se veía el interior del teléfono cuando fue terminado el cableado.
La última parte del cableado engancha la batería hasta el circuito de teléfono celular. Usé el mismo cable de auriculares, asegurándose de que soldar los cables positivo y negativo a los cables correctos. Estos ya están marcados con un (+) y (-) en el tablero, así que no era difícil hacerlo bien.
Después de todos los cables y soldar, poner la cubierta de corte por láser en el lugar sobre el circuito.
