Paso 1: La máquina de Bedini

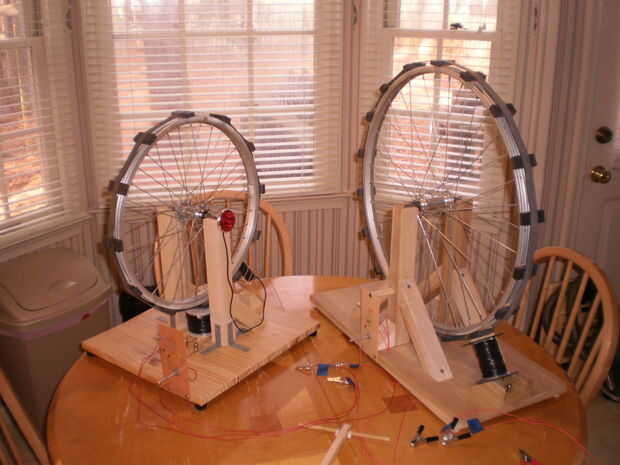

Aquí está un breve vídeo de una máquina de Bedini SSG en operación. La primera parte es oscura, como dejé las luces para ver mejor el parpadeo del LED. Algunos de los vídeos es inestable, debido al uso de una cámara digital portátil muy pequeño.
John Bedini ha tenido una larga carrera en electrónica e Ingeniería de audio. Según la historia, diseñó un generador de motor simple para la hija de un amigo hacer como un proyecto Feria de Ciencias escolar. Esto se convirtió sabe como su motor de "Colegiala", adaptado más adelante como el motor "Simplificado muchacha de la escuela" (SSG). Bedini tiene sus propias teorías acerca de la energía que no son ampliamente apoyadas por científicos, pero no es mi propósito para presentar sus teorías o criticarlos. Lo que hace el dispositivo SSG es bastante claro, y eso es lo que vamos a construir. Aunque el SSG está bajo patente, cualquier persona puede construir uno para su propio uso. Aquí mi versión no está avalada por John Bedini, su compañía, o que nadie sino yo mismo. Aprendí a construir después de estudiar videos de versiones de trabajo en Internet, en mis últimos experimentos en la construcción de proyectos eléctricos en el hogar.
LISTA DE MATERIALES PARA LA CONSTRUCCIÓN DE UN MOTOR/GENERADOR 16 PULGADAS BEDINI SSG
* rueda de bicicleta de aluminio de 16 x 1 pulgada 1 (ningún neumático!). El borde puede ser de plástico, radios o spokeless, pero no puede ser acero. El borde debe ser no magnéticos.
* 12 imanes de cerámica ferrita, preferentemente clasificada C8. (Esto es un grado de intensidad magnética). Usé imanes rectangulares comprados a un vendedor en eBay, pero usted puede conseguir los mismos imanes de Radio Shack, catálogo #: 64-1895 o en línea. Los imanes no tienen que ser de cierta forma, pero deben ser suficientemente grandes para fijar en el borde de la bicicleta de pulgada de ancho. Contrario a lo que a menudo escucha y Lee, no tienes que usar imanes de neodimio caro; de hecho, en algunas aplicaciones pueden ser demasiado fuertes para una operación exitosa.
* 1 1/2 pulgada de ancho, 14 o 15 pulgadas de diámetro goma bicicleta rueda trazador de líneas. Estas se venden para proteger cámaras de frotamiento contra las cabezas de los radios.
* 1 transistor. El 2N3055 común y barato funciona bien. Otros tipos se trabajan así, asegúrese de que pueden manejar la tensión...
* 1 potenciómetro, variando entre 1 ohmio a 5.000 Ohms de resistencia. Esto le permitirá ajustar el aparato y regular la velocidad de la rueda.
* 2 diodos, 1 1N4001 y 1 1N4007.
* 1 resistencia de 470 Ohm.
* 1 Ne-2 alto voltaje miniatura neón bulbo.
* 3 x 6 pulgadas trozo de placa perforada, como este material. Las dimensiones exactas son flexibles, siempre y cuando usted tiene espacio para todos los componentes.
* unos 300 pies de dos medidores de esmalte cubrió el alambre del imán. El cable debe ser unos 4 calibres diferentes. He utilizado calibre 20 y calibre 24. No utilice demasiado fino un calibre o mayor resistencia puede interferir con el funcionamiento de la bobina bifilar.
* forma 1. Usé un viejo eje plástico antes de la herida con cable de altavoz. Mide 3 pulgadas de diámetro y 3 pulgadas de alto. El centro hueco, que embalará con el hierro para hacer un electroimán, es de 1 pulgada de diámetro. No utiliza una bobina de metal, o cualquier carrete de metal en ella.
* De hierro o acero de alambre o varillas finas para llenar la base de la forma de bobina. Muchas personas construyendo grupos utilizan barras de soldadura. He utilizado banderas de topógrafo de alambre, las banderas naranjas de látigo encontrarás en ferreterías grandes. Son utilizados para delimitar terrenos en topografía. Son calibre 16, rígida, sino flexible. Sacar el banderín plástico y ya tienes un buen 1,75 pies de alambre de acero por bandera. Para llenar un cilindro de 3 x 1 pulgadas, necesita tal vez una docena de banderas.
* Conexión de cable. Utilicé cable de campana revestido plástico calibre 22 (también llamado anunciador o alambre de conexión). Necesitarás 10-12 pies.
* 9 anillo conectores, capaces de deslizarse sobre 8/32 tornillos y dimensiones para cable calibre 22.
* 4 tornillos de 8/32 de latón, 2 pulgadas de largo, 1 lavadora y 2 tuercas cada uno.
* 3 pinzas, 2 pulgadas de largo cada una.
* 2 lazos del cierre relámpago de nylon, 12 pulgadas de largo
* Tilo o pino palos, cuadrados, 1/2 pulgadas x 1/2 pulgadas, en el valor de por lo menos 16 pulgadas. También 1 pedazo de basswood 3/8 x 3/8 pulgadas, 6 pulgadas de largo.
* Barras álamo, Plaza, 1.5 x 1.5 pulgadas, vale la pena por lo menos 38 pulgadas. Esto es para los soportes de rueda vertical y apoyos, si se desea.
* tablón de pino 1. 16 x 15 x 1 pulgadas. Esta es su base. Las medidas exactas de este son flexibles, pero no debería ser mucho más pequeño que esto.
* Opcional: 6 2 x 2 pulgadas L soportes, con 4 tornillos por soporte. Utilizarlas para apoyar el pie si no quieres hacer soportes de madera.
* 4 caucho o plástico aparato patas con tornillos.
* Super pegamento y un montón de él.
* 6 tornillos de madera de 2 pulgadas. Utilicé tornillos cortos, pero hará cualquier tornillo para madera cabeza plana.
* 2 pilas de correspondencia de salida. Esta rueda particular funciona bien con 6 o 12 voltios, o con baterías más pequeñas enlazadas serie total 6-12 voltios. Las baterías alcalinas o plomo funcionan igual de bien y es más sorprendente, puede cargar a dos tipos con salida de la SGE.
* Para la bobina de inducción y luz usé un conjunto confeccionado por Reelight, realizado en el Reino Unido pero de varios distribuidores en Estados Unidos. Todos los conjuntos de Reelight mucho funcionan del mismo modo, con una bobina de inducción hechos en fábrica, cable de conexión. y luz LED. Usted puede hacer su propia bobina, pero el conjunto de Reelight es práctico y atractivo.
Alimentación de herramientas: taladro, Sierra, destornillador, alambre, doble herramienta, soldador y soldadura, medio y fino lijado bloque o papel, barniz o acabado otra madera clara, un pincel para aplicarlo. Plaza de carpintero, regla y lápiz sería útiles también.
