Paso 3: Una Base sólida
Tomar la base duela (en mi caso, un pedazo de pino tabla 16 x 15 x 1 pulgadas) y coloque un "pie" a cada esquina de la parte inferior de goma. Estas ayudarán a amortiguar las vibraciones y facilitar la recogida de la máquina y mover.

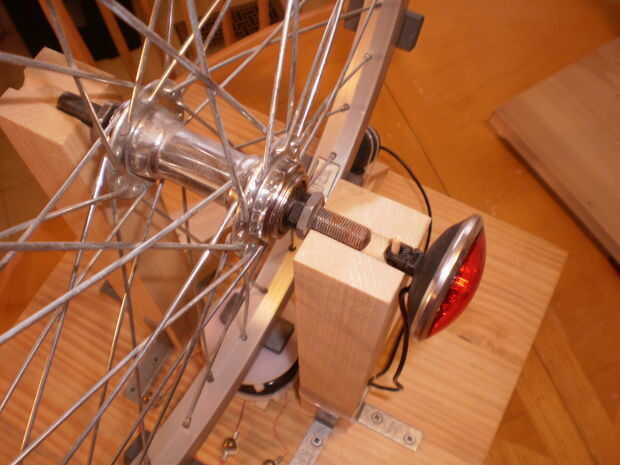

En la parte superior de la tabla, marque el centro exacto con Plaza y lápiz de carpintero. La bobina bifilar que impulsa la máquina estará aquí. Marque sus cañas Plaza Álamo a la longitud de los perfiles verticales. Teniendo en cuenta la bobina del conductor, su montaje y el radio de la rueda de la bici de 16 pulgadas, los montantes en mi máquina de medir 11 5/8 pulgadas de alto. Medir hacia fuera pero no cortan todavía! En lo que será el extremo superior de apoyo, encuentre el centro de la varilla. Mio mide 1 1/2 pulgadas de ancho, por lo que el centro estaría en 3/4 de pulgada. Aquí usted necesita perforar un orificio de 3/8 de pulgada a través de la madera. Utilizar una prensa del taladro si tienes uno, para asegurar que el agujero es de 90 grados a la madera. Una vez perforado, corte el apoyo en dos derecho a través del centro del agujero. Usted está haciendo una pista para el eje de la rueda de la bici en o a través de. Si has hecho tu trabajo cuidadosamente, debe ser capaz de usar la otra pieza del álamo ya aburren y como el otro en posición vertical. Ser muy, muy seguro de que los montantes son de la misma longitud para que el eje de la rueda se acostará cuadrados y rectos.

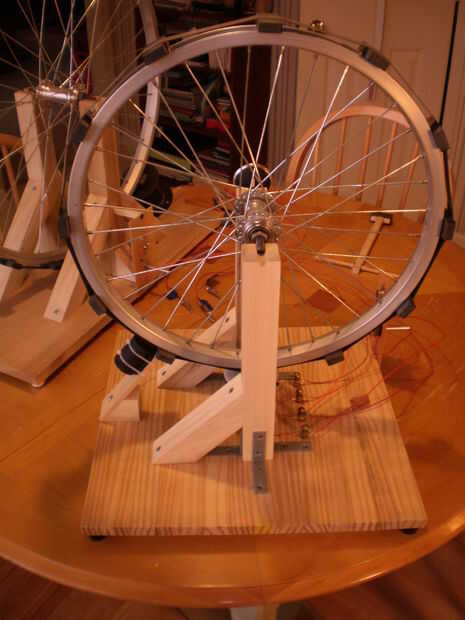

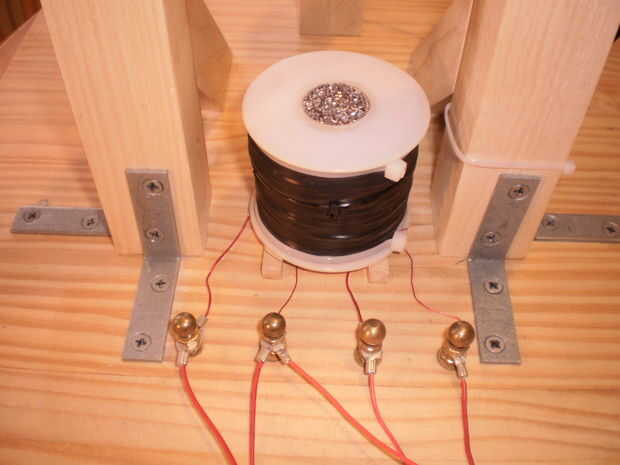

Utilizando un compás de dibujo, dibuje un círculo en el centro de la tabla base 3 pulgadas de diámetro. Esto es donde va la bobina del conductor. Marque una línea de intersección con el punto central, dividiendo la base en dos mitades iguales. Ahora, el eje de la llanta de bicicleta que utiliza para hacer la rueda de imán es 5 1/2 pulgadas de largo. Quieres tus postes a lo largo de eso línea intersección que dibujaras (con las ranuras superior alineadas entre sí) no más de 7 pulgadas de distancia, medidos desde el borde exterior de un álamo vertical a otro sitio. Centro de los postes de la línea en el ancho necesario y pegarlos temporalmente con pegamento.

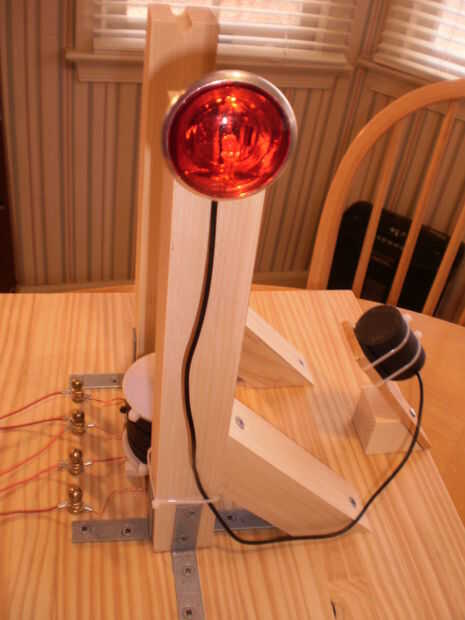

El montante va a necesitar refuerzos. Lo más sencillo es utilizar tres L en forma de soportes de acero, 2 x 2 pulgadas, centradas en los tres fuera de caras de la estructura vertical. Marque las posiciones de agujeros de tornillo en lápiz, taladre agujeros piloto y use los tornillos suministrados con los soportes para la fijación de los montantes.
Alternativamente, puede hacer llaves fuera el mismo stock de álamo cuadrados de 1 1/2 pulgada utilizado para hacer las columnas. Corte dos iguales 6 pulgadas piezas con ingletes de 45 grados en cada extremo (ambos cortes inclinados en) pegan estos en su lugar contra la base y montantes con pegamento, luego taladre agujeros piloto en los extremos e Inserte los tornillos de 2 pulgadas. Usted notará en las fotos de mi dispositivo que utiliza ambos métodos, soportes y abrazaderas. Yo estaba experimentando con ambos métodos, pero sólo uno es necesario para fijar los montantes.
Cuando se instalan el vertical y debidamente arriostradas, lijar ligeramente y aplique una capa de la capa de barniz o de poliuretano. Dejar secar y pasar al siguiente paso.
