Paso 4: La bobina de Bifilar
Tome los extremos de los dos cables y partir de puntos separados en la parte inferior dentro de la forma de bobina. Muchos carretes tienen aberturas aquí, pero que tenga agujeros de su propio. Asegúrese de que los cables iniciar separadas 180 grados. Deja una generosa longitud de cable libre para comenzar con, 8 pulgadas o así. A continuación, la cinta los cables en el interior del huso dentro de los agujeros. Con cuidado envolverlos en la misma dirección, que vienen juntos como un solo filamento. Mantener tensión moderada en los cables, envuelven suavemente a lo largo de la base hasta el extremo opuesto, y luego invertir dirección. Repita esto hasta que usted llene el formulario de bobina o quedarse sin alambre. Al llegar cerca de la última del cable, asegúrese de que termine de bobina en el mismo extremo de la bobina que empezaste. Perfore un par de agujeros en el eje 180 grados aparte, alineados al igual que los que comenzaron con. Dividir los dos calibres de alambre y distribuirlos a través de los agujeros para que acaben con un patrón como este:
[> 20 - calibre 24--20 calibrador - calibre 24 exterior] < [exterior]
Se trata de un lado a otro, de fuera a dentro de nuevo a fuera otra vez. Marque los extremos de la cinta con las etiquetas temporales hechas de cinta de enmascarar, ID'ing el calibre y posición (es decir, "fuera 20, interior 24," etc..)

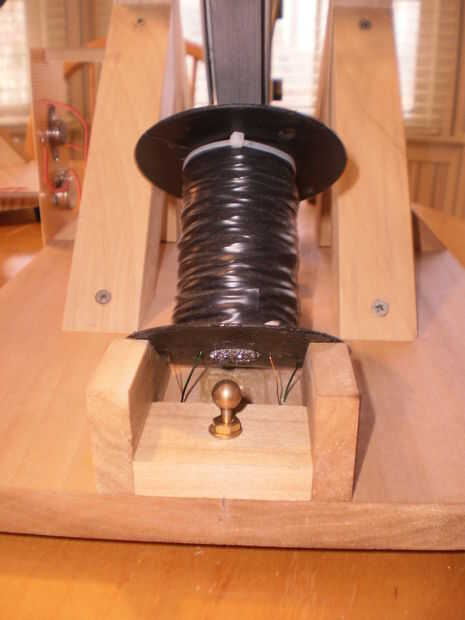

Envolver el exterior de la bobina con cinta aislante. Asegure el extremo de la cinta, poniendo una brida de nylon alrededor de la bobina. (Ver fotos para detalles).

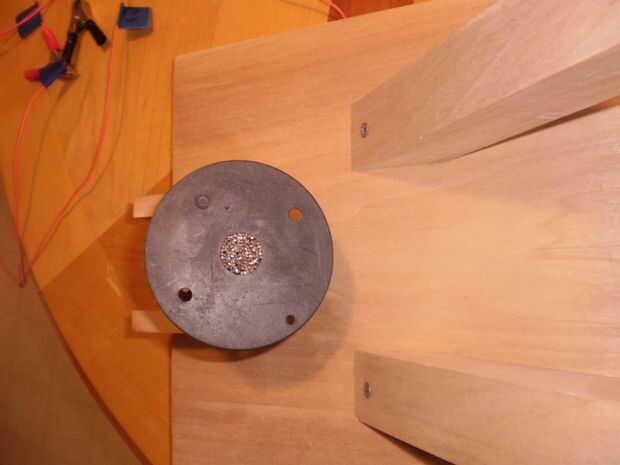

Ahora es el momento para hacer la base. El núcleo se magnetiza y volver a magnetizar una y otra vez, por lo que deben estar hecho de metal ferroso. Preferiblemente debe hacerse la base de muchas piezas de pequeño diámetro en lugar de una sola barra sólida. Esto facilitar el ascenso y colapso del campo magnético. El hierro es mejor, pero hierro real puede ser difícil de encontrar. Para mi máquina compré un paquete de banderas de topógrafo y corte los ejes de acero en tiras de 3 pulgadas. Uno por uno que poner en los huecos de la base de la bobina. Cuando se completa, había aprovechado los ejes con un martillo. Sostenga la base hasta la luz spot vacíos. Cuando el núcleo está llena como puede ser, poner unas gotas de pegamento que mantienen unida.
La bobina debe montarse en el centro de la base, ángulo recto entre montantes. Corte largo dos cortos del basswood 3/8 pulgadas 3 pulgadas de largo. Pegamento a la parte inferior de la bobina a cada lado de la base. Evitar que los extremos de los hilos de la cola, luego usar más pegamento para pegar la bobina en la base. Coloque los cables de cuatro hilos corriendo por el mismo lado. Deje que todo se seque.

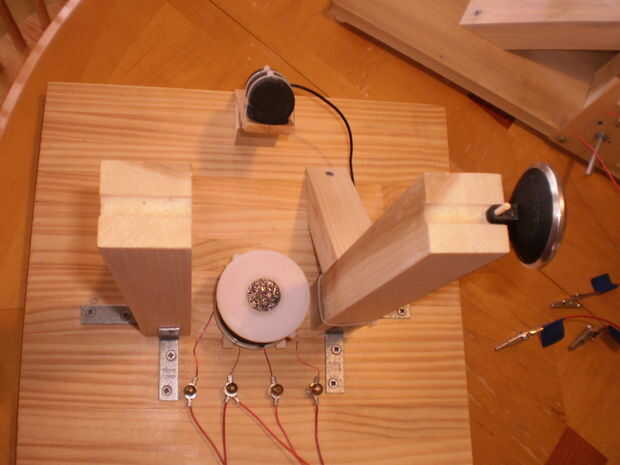

Usando un regla o un cuadrado, dibujar una línea de lápiz de luz cerca de 6 pulgadas de largo paralelo a los montantes y 2 pulgadas hacia fuera de ellos. Esto debe ser en el mismo lado donde salen los cables de la bobina. Marque la línea con 4 puntos equidistantes taladro todo el camino a través de la base con un poco de 8/32. Inserte un tornillo de latón de 2 pulgadas 8/32 de debajo de cada agujero. Añada una arandela en cada perno, una tuerca y apriete hacia abajo.

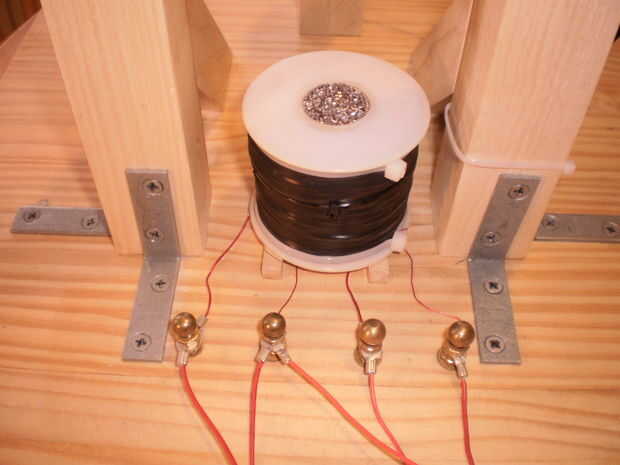

Cortar los alambres de la bobina de tiempo suficiente alcanzar cómodamente el latón tornillos, un cable por el perno. Con papel de lija o una lámina de cuchillo, limpiar el aislamiento de esmalte desde el extremo de cada cable. Aproximadamente 1/4 de pulgada despejó es bueno. Poner un post de anillo de aluminio en el extremo de cada alambre y prensado en su lugar. Coloque un poste del anillo sobre cada perno de latón. No les asegure todavía. Pasemos a la placa de circuito.
