Paso 5: El tablero del circuito

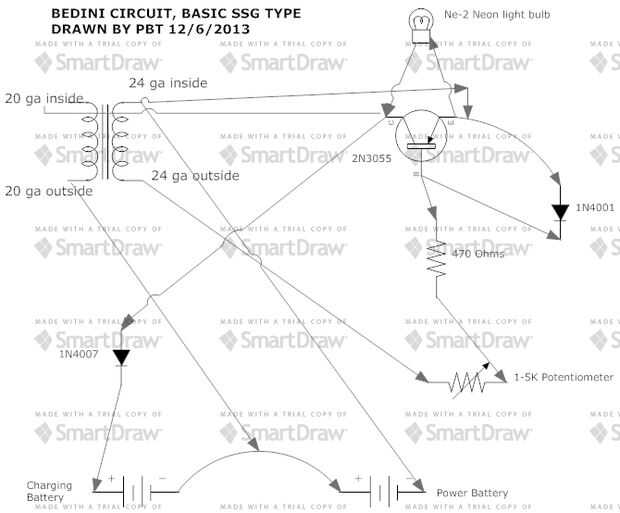

Yo no soy un electricista o Ingeniero, solo un aficionado. Describir cómo hacer el circuito de Bedini, puedo usar terminología inexacta o incorrecta, pero intentaré aclarar todo.
Comenzar con un rectángulo de 3 x 6 pulgadas de tablero de perf. Los agujeros no pueden ser lo suficientemente grande como para pines del transistor, así que tener a mano un taladro con una broca pequeña (5/64) para agrandar los orificios según sea necesario. Echar un vistazo a su transistor 2N3055. Hay tres conexiones posibles para un transistor de tipo TO-3: la Base, el emisor y el caso o colector. El caso es, por supuesto, la cáscara del metal del componente. El emisor y la base son las dos clavijas que sobresalen de la parte inferior plana. ¿Pero cuál es cuál? Mirando el lado de pin del transistor, se dará cuenta de que los pasadores no están centrados. Ellos están situados un poco más a un extremo que el otro. Oriente el 2N3055 para que las clavijas estén más cercanos de la parte inferior de la parte superior. Luego Observe que los pasadores no están alineados. El eje izquierdo debe ser un poco más alta que el de la derecha. El perno superior de la izquierda es el emisor. El perno inferior de la derecha es la Base.
Inserte los pernos a través de orificios en el tablero de perf, centrado y situado alrededor de un cuarto de la manera de la parte superior de la Junta de perf. Puede virar el transistor en el lugar con una gota de pegamento. Tomar el diodo 1N4001 y conectarlo entre el emisor y la Base. La barra de plata en el diodo indica la electricidad dirección fluirá (hacia la banda de la plata), por lo que la banda plateada debe apuntar hacia el pin de la Base. Enrolle los conductores cerca alrededor de los pernos de Base y emisor. Conecte un cable del resistor de 470 Ohm para el pin de la Base y la soldadura en el lugar. Tienen un ligero toque con la soldadura y no sobrecalentar el transistor. Empuje el extremo libre de la resistencia a través de cualquier agujero conveniente en la Junta de perf.

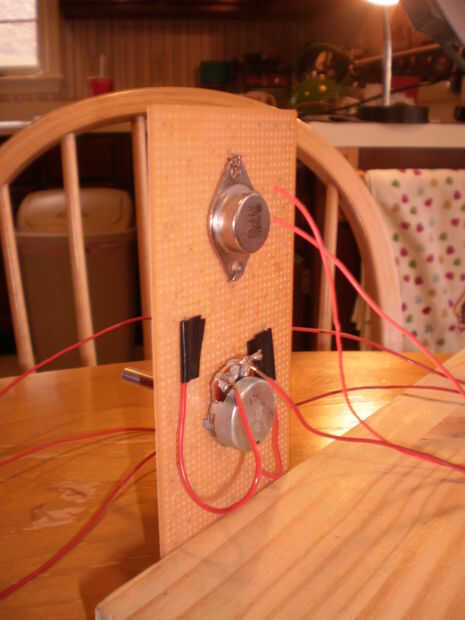

Taladro un agujero de 1/4 de pulgada en el rendimiento del tablero, un cuarto de la longitud hacia arriba desde la parte inferior de la Junta. Los potenciómetros tienen a menudo una pestaña ancla por un lado; agrandar un agujero para e introducir el bote a través de ambos orificios en el tablero. Asegúrelo con la tuerca de la olla. Consulte las fotos para una idea más clara cómo las cosas van de la mano.
Soldadura o prensar el extremo libre del cable de la resistencia (ahora en la parte posterior de la Junta de perf) a aproximadamente 2 pulgadas de calibre 22 solo filamento, plástico aislado, alambre de cobre. Tira el otro extremo de este alambre y soldar al terminal izquierdo del potenciómetro de 1-5 K (más a la izquierda como usted está mirando directamente en él). Mientras estás allí, soldadura en cerca de 8 pulgadas del mismo alambre de calibre de tipo 22 al terminal del centro de la maceta. No se utilizará la terminal derecha de la olla.
Ya que estamos en la parte posterior de la platina, soldadura o prensar el cable del diodo 1N4007 para el extremo inferior de la caja del transistor. LA BANDA DEL DIODO DEBE ESTAR LEJOS DEL TRANSISTOR. Soldar o de 30 pulgadas de 22 ga alambre hasta el final de la banda plateada del diodo 1N4007 de la encrespadura.
Soldadura o doble de 12 pulgadas de 22 ga alambre al extremo superior de la caja del transistor. Este cable a través de la Junta de perf y volver hacia atrás para tomar cualquier tensión en el cable cuando tira. Fijar una longitud de 12 pulgadas de alambre ga 22 a la patilla del emisor. Esto también puede enrutar dentro y fuera de la Junta para protegerla de la tensión de tracción.

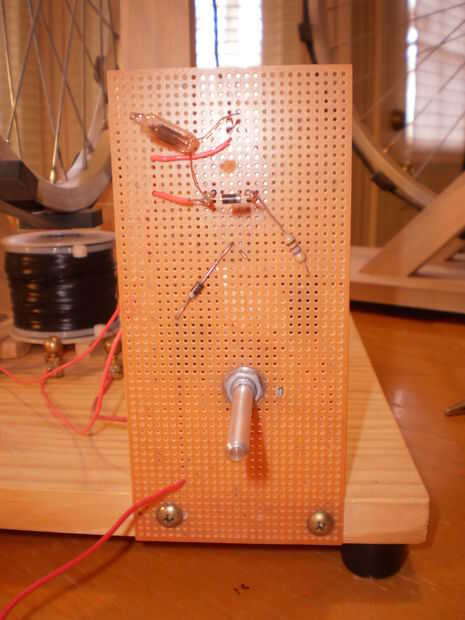

La lámpara de neón Ne-2 actúa como un dispositivo de seguridad, protegiendo el transistor de puntas de alta tensión. Debe sujetarse el bulbo Ne-2 pin emisor y la base del colector. De la bombilla es suficientemente rígido para soportar la lámpara por sí mismos.

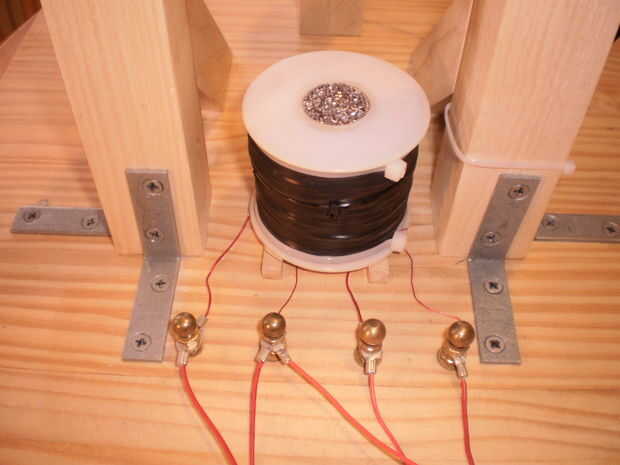

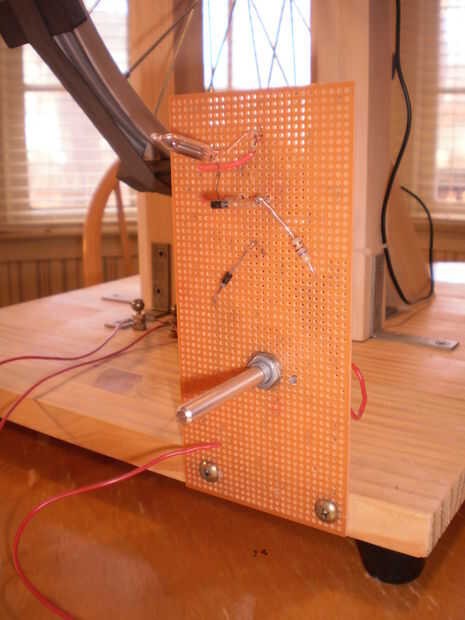

Montar la placa de circuito para la base de madera. Utilice dos tornillos para madera cabeza redondeos corta o tornillos. Perfore los orificios piloto correspondientes en el tablero de perf y adjuntarlo a la esquina de la base en el mismo lado que los cuatro cables que salen de la bobina del conductor (ver fotos). Debe haber cuatro cables viene de la placa de circuito.

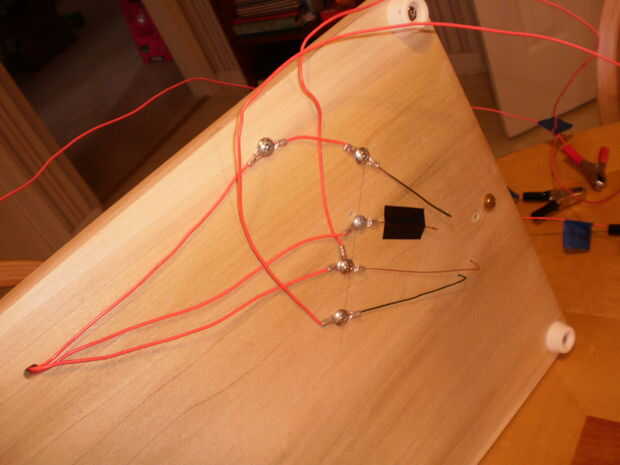

El plomo del centro del potenciómetro terminal va el calibre 24 fuera de alambre. Engarzar un conector de anillo el plomo de 22 ga. Coloque una tuerca de 8/32 sobre el perno y apriete a mano.
El cable desde el extremo superior de la base del colector va el calibre 20 interior de alambre. Engarzar un conector de anillo el plomo de 22 ga. Coloque una tuerca de 8/32 sobre el perno y apriete a mano. El cable del pin emisor va el calibre 24 en alambre. Engarzar un conector de anillo el plomo de 22 ga. Ponlo en el perno de 8/32 conectado al calibre 24 en alambre.
El cuarto cable, desde el diodo 1N4007, se utilizará como parte del sistema de carga.
Mida una longitud de 22 calibre de alambre de aproximadamente 30 pulgadas de largo. Una anilla en un extremo de la encrespadura y ponerlo en el perno mismo como calibre 24 en alambre. Coloque una tuerca de 8/32 sobre el perno y apriete a mano. Engarzar un conector de anillo a una longitud de 30 pulgadas de cable de conexión y ponerla en el calibre 20 fuera de correos. Cuando el circuito está completo y todas las conexiones, debe haber tres cables saliendo de la máquina. Coloque una pinza de cocodrilo de 2 pulgadas en cada cable. Con tiras de cinta adhesiva, hacer una etiqueta para cada uno de los cables, justo detrás de la pinza.
El alambre de calibre 20 fuera puesto debe etiquetarse "C--" lo que significa "Carga de batería, poste negativo." El alambre de calibre 24 interior poste debe etiquetarse "PS-" significado "Fuente de alimentación, polo negativo." El cable desde el diodo 1N4007 debe etiquetarse "C +" significa "Carga de batería, poste positivo."
