Haciendo luz de magnetismo: inducción electromagnética y la máquina de Bedini (6 / 8 paso)

Paso 6: Poder, potencia de salida

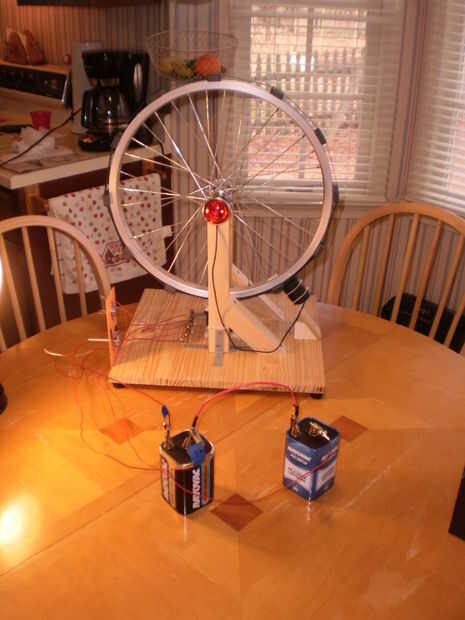

Bedini la máquina funciona con corriente directa y salidas de corriente directa. La forma más sencilla de utilizarlo es con dos baterías de coincidencia de amperaje y voltaje. En las fotos ver dos seis voltios alcalinas pilas secas con el SSG. Una batería proporciona energía a la bobina del conductor, mientras que el otro recibe los impulsos de alto voltaje de la bobina de conductor, recarga. Esta máquina también funciona con baterías de 12 voltios, hasta e incluyendo las baterías de coche de plomo. De hecho, el mecanismo de la SSG se adapta mejor a las baterías de plomo, y es conocido por revitalizar desgastado, baterías fuertemente sulfatadas. Lo en su mayoría he utilizado para recargar pilas. Tengo dos pinzas de Radio Shack, una celebración de 4 AAs (6 voltios) y otro con 8 AAs (12 voltios). Yo he recargado muchas pilas alcalinas AA e incluso un litio de alta energía AA. También he arruinado unos AAs también. Sobrecarga, el seco electrolito fugas de las células y debe ser desechado.

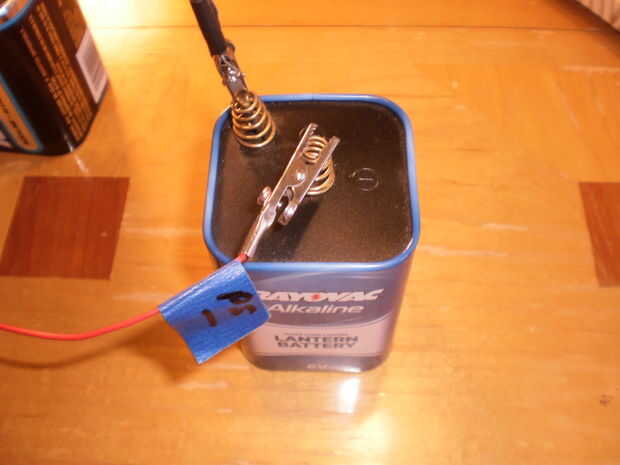

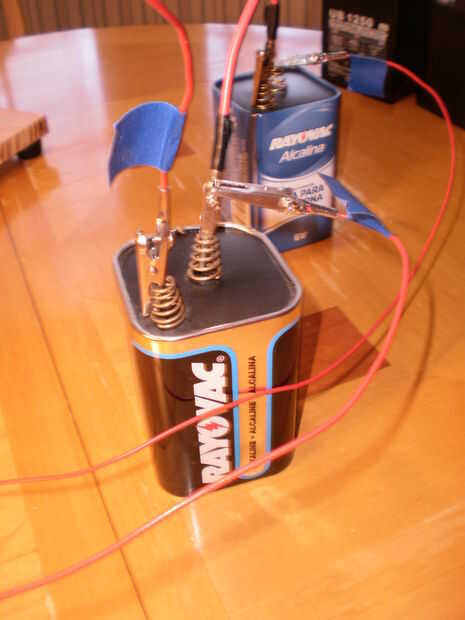

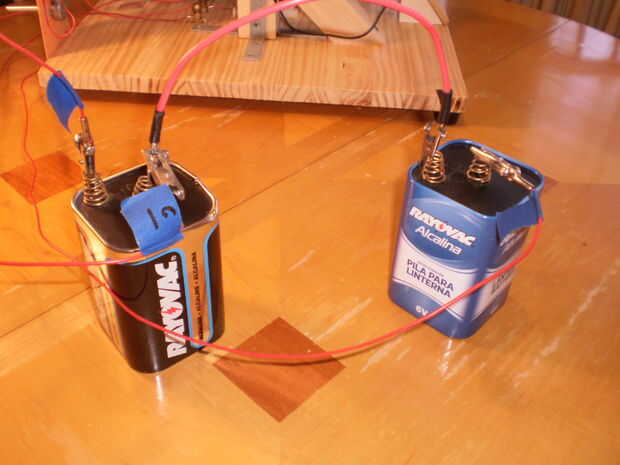

Para conectar las baterías a la SGE, necesitarás un cable de puente corto con pinzas en ambos extremos. La batería tiene su + positivo conectado al--cable negativo de la batería a cargar mediante el cable de acoplamiento. Luego conecte los tres cables de la maquina de Bedini como sigue: el PS - cable se conecta con el polo negativo de la batería; C + se conecta a la + polo positivo de la batería de carga; y C--clips del alambre para el puente de alambre, preferentemente cerca del poste negativo de la batería de carga. Cuando todo está conectado, gire el control del potenciómetro en el mínimo ajuste. Dar la rueda de imán un modesto impulso. Como los pulsos resuenan en la bobina del conductor, la rueda debe "atrapar" y comenzar a girar más rápido sobre su propia. Si se desacelera y se detiene, vuelva a verificar todas las conexiones y ajustes. Baja tensión pueden ser exigentes a veces. Asegura que todos los contactos estén limpios y firmemente Unidas y vuelva a intentarlo. Si usted escucha un leve zumbido o chillido proveniente de la bobina del conductor, no se alarme. Es retroalimentación, resonancia eléctrica. Ajuste el potenciómetro hasta que el sonido desaparece y girar la rueda otra vez.

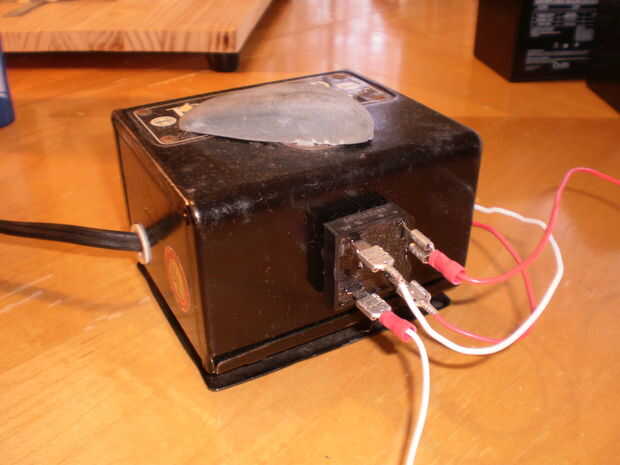

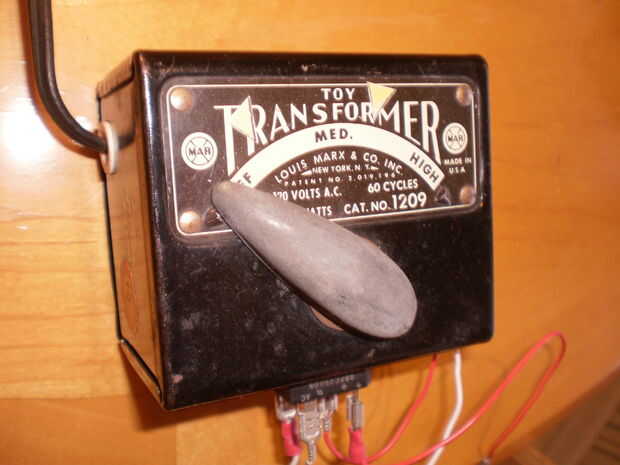

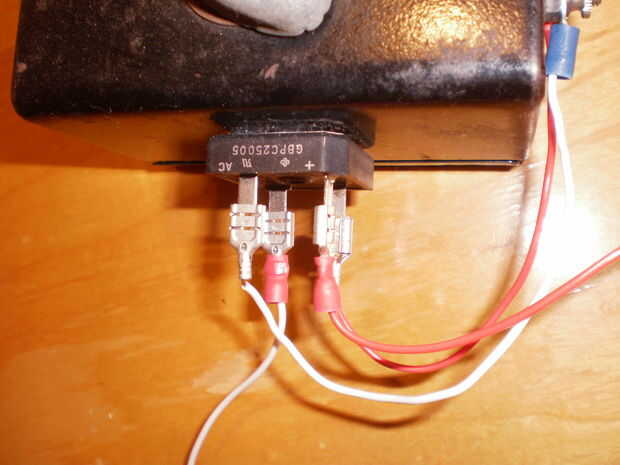

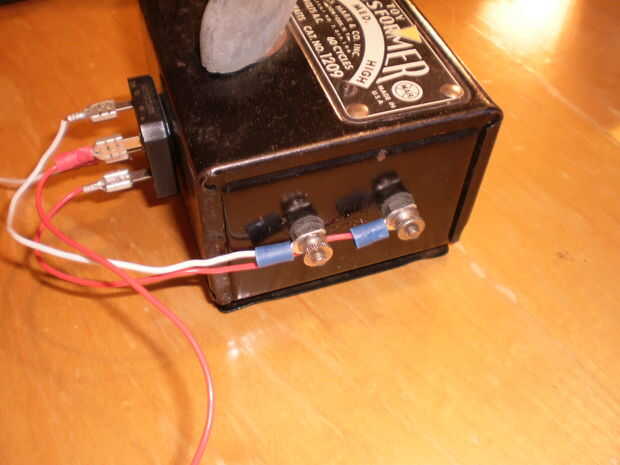

Para la operación más estable (y si no quieres comprar las costosas baterías) puede utilizar una fuente de alimentación de CC en lugar de la batería de poder. He probado varios tipos, desde DC caro suministros de laboratorio para transformadores rectificados. Una de las mejores fuentes de energía resultadas para ser un viejo transformador de tren modelo, hecho por la compañía de Louis Marx. Estos transformadores variables paso actual de pared de 110 voltios AC a 7 a 15 voltios AC. Estos no son dispositivos de precisión, sin embargo. A veces el voltaje va tan bajo como 4 y tan alto como 20 V CA. Puede rectificar la salida del transformador del tren con un simple componente de rectificador de onda completa. Con un polímetro, comprobar los voltajes de salida en varias configuraciones y marcar la caja del transformador para mostrar donde se produce la salida de 6 y 12 voltios. Conexión del transformador justo como lo haría con la batería, conectar + positivo del transformador por un puente de cable en el poste negativo de la batería de carga y PS - clip de la SGE a--plomo negativo del transformador.

Actualización 04/02/2014: He estado experimentando con otras fuentes de energía para el SSG, y uno de los más simples y mejor es un viejo "fuente" adaptador de plug-in. Robaban un número de éstos de tiendas de segunda mano, todo en el 4.5-12 voltios de la gama, con potencias de 300 mA a 2.1 amperios. Todos funcionan, pero requieren de alguna alteración y prueba.

En primer lugar, el rango de voltaje nominal no es exacto. Un transformador de 6 voltios supuesto realmente sacó 7,5 voltios; un 4,5 voltios uno puso hacia fuera 6. Supongo que esto tiene que ver con cómo la verruga de la pared funciona bajo carga, pero ten en cuenta que la SGE no impone mucha presión en él, así que es probable que obtener más de la tensión indicada.

Modificación de una verruga de la pared es fácil si el cable es el tipo de dos hilos. Cortar el enchufe y separe los alambres aislados de 3 a 4 pulgadas. Pele los extremos de los cables. Necesita la identificación de las líneas positivas y negativas; Si los cables no están marcados, prueba con un multímetro digital. (En metros más, conecte las puntas de prueba a los cables y enchufe el adaptador. Si la lectura en el medidor muestra negativa, intercambiar los cables. Marque la línea positiva en alguna manera y engarzado en los conectores). Ahora uso la verruga de la pared como lo haría una batería y conecte a la SGE de la misma manera--plomo negativo al PS - alambre de la máquina y conectar la punta positiva en el poste negativo de la batería que se carga.

Si el adaptador es co-axial, es decir, si una polaridad de cables funciona dentro de otro - puede todavía utilizar el adaptador. Se necesita más trabajo. Longitud de cable del timbre a los cables de interiores y exteriores de la soldadura y proceder como se describe anteriormente.

Curiosamente, las verrugas de la pared parecen calentarse de alimentación de la SGE. Me los he encontrado por horas y el adaptador es apenas tibio. La carga también baterías permanecer fresca (a veces incluso sentir frío!).
