Haciendo más simple arduino protoboard desnudo sin cristal

Actualización: paso sobre UNO como USB/TTL y voltaje regulado añadido.

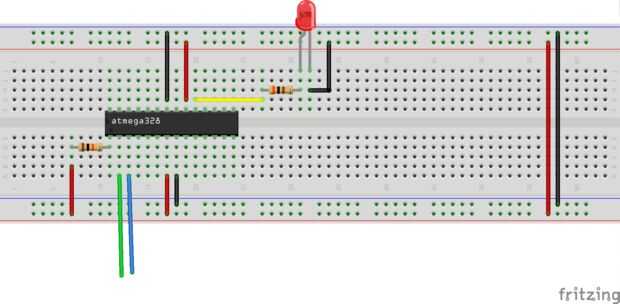

Vamos a construir el Arduino más básico. Van a soltar la necesidad de cristal usando el oscilador interno a 8MHz y construir bootloader personalizado para manejar esto. Sólo necesitamos un protoboard, un microcontrolador AVR (Atmega328p-pu) y un montón de cables. Podría añadir un LED en el pin 13 (para probar esquemas más básicos) y su resistencia. Reset de hardware necesitaría una resistencia (10K ohm trabajaría) y un botón opcional (puede utilizar un alambre). Para auto reset de software necesita un condensador pequeño (100 nano Faradio).

Componentes requeridos:

1. microcontrolador (Atmega328p-pu)
2. Protoboard y los cables puente de macho a macho
3. LED y 300 ohmios resistencia de
4. Resistencia de 10K ohm para reset
5. 100 nano farad condensador para software reset
6. otro Arduino (sólo es necesario una vez para grabar el bootloader)
7. USB a TTL (esto es necesario subir bocetos)

Para quemar el bootloader necesitamos un programador AVR en este tutorial que vamos a convertir otro Arduino en un programador (esto es sólo necesario una vez).

Para cargar los programas (llamados bocetos) en nuestro Arduino recién hecha necesitamos una manera de conectar a la computadora, vamos a usar cualquier USB módulo TTL puede elegir alguno de los

• Cable FTDI
• Módulo FTDI
• Módulo de CP2102
• Módulo PL2303
• Arduino UNO (quitando su microcontrolador de su zócalo)
• funcionamiento de V-USB software en otro AVR.
