Haciendo más simple arduino protoboard desnudo sin cristal (2 / 6 paso)

Paso 2: Quemar el bootloader (Optiboot5 personalizado de 8MHz)

Descargar mi definición de hardware personalizado de Arduino (tablero de medida y estructura de encargo de optiboot5 corriendo a 8 MHz y ratio-tasa de 38400) extraer el archivo en su carpeta sketchbook (debe tener una carpeta que parece "sketchbook/hardware/myboard").

Cuando reinicie el IDE de Arduino debería ver una nueva placa llamada "[Optiboot5] Arduino Uno 8 MHz" recogerla y cambiar al programador "Arduino como ISP" a continuación, haga clic en grabar bootloader desde el menú 'herramientas'. Usted debe ver a TX/RX en el programador parpadea por unos minutos esperar a que la quema se hace mirando el LED TX/RX o mirando a la barra de estado en la parte inferior del IDE de Arduino.

Ahora está listo nuestro nuevo Arduino poco desnudo (uno en la protoboard).

¿Qué está incluido en mi tablero personalizado y construir?

con respecto a la definición de tabla es igual a UNO estándar excepto:

1. utiliza la velocidad del reloj diferentes (8MHz en lugar de 16 MHz)
2. establecer diferentes fusibles (3 bytes de memoria) para activar el reloj interno de 8MHz (llamado fuente de reloj).

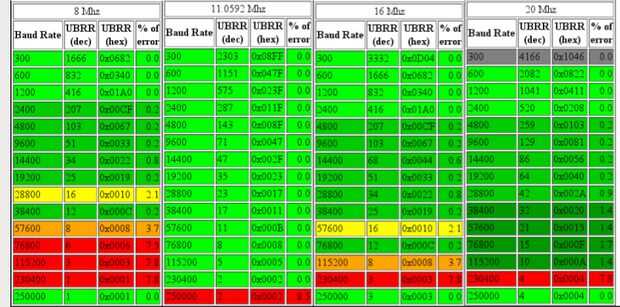

3. utiliza 38400 ratio-tasa (que tiene margen de error de 0,2%) en lugar de la predeterminada 115200 (que tiene margen de error de 7,8%)

en relación con el gestor de arranque, solo lo agarré de optiboot5 y sólo construir con configuraciones no predeterminadas (ninguna línea de código fue cambiada) para apoyar los requisitos anteriores
