Paso 3: Por porta poleas
3 × viga 0824-80
2 × viga 0824-96
1 x soporte de 3 × 3
1 polea de distribución × 90T
2 × tiempo polea rebanada 90T
4 × remache plástico R4120
Brida de 2 × 4 × 8 × 3 m m del cojinete
1 × roscado eje 4 × 31 mm
Collar de eje de 1 × 4mm
Tornillo sin cabeza de 1 × M3 × 5
2 x tornillo M4 × 8
1 x tuerca M4
10 x tornillo M4 × 14
Procedimiento:

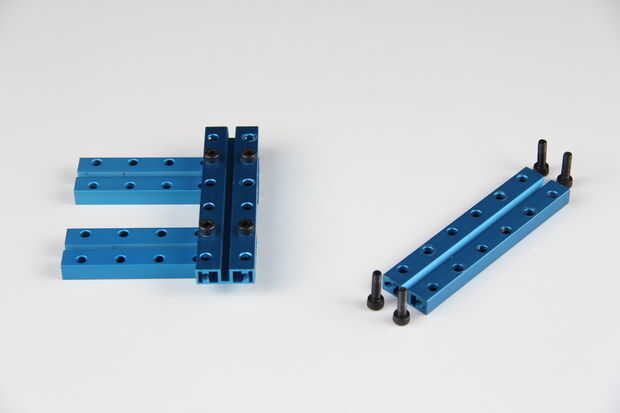

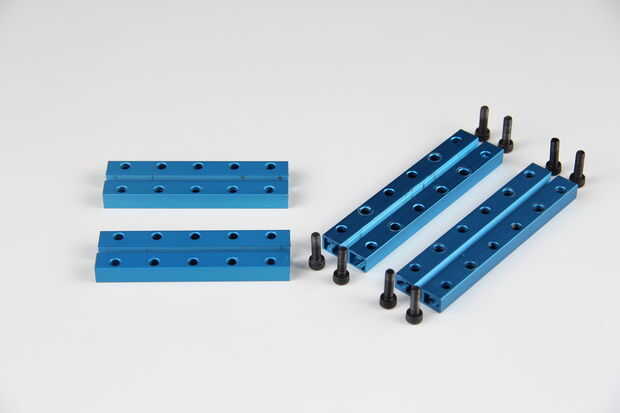

1. instalEel viga 0824-80 en viga 0824-96 usando un tornillo M4 × 14.
2. Instale el otro tornillo M4 × 3 14.

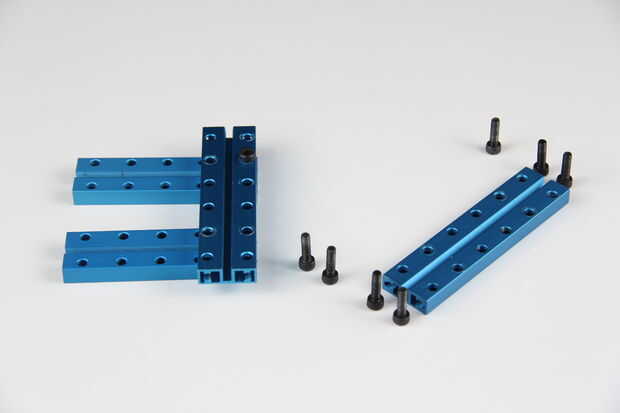

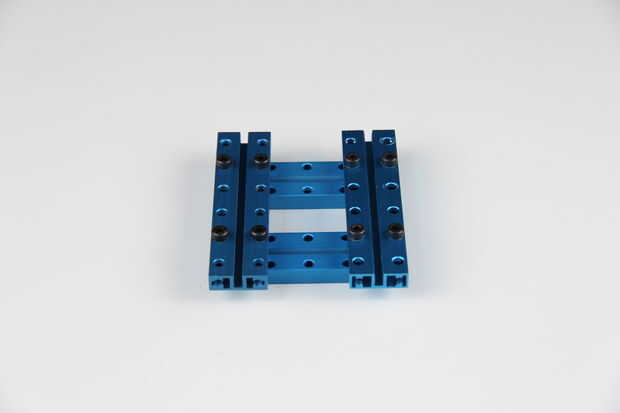

3. instalar otra viga 0824-80 en viga 0824-96 con 4 tornillos M4 × 14.

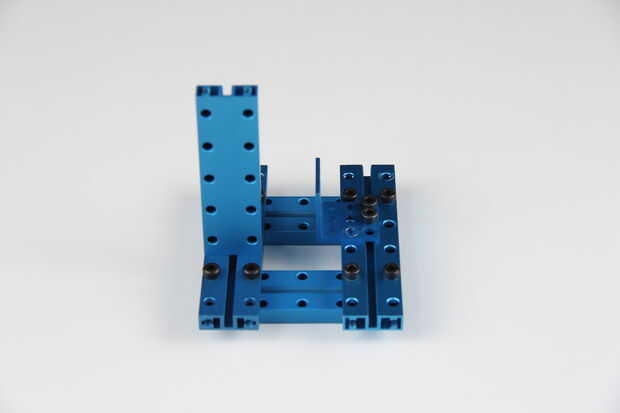

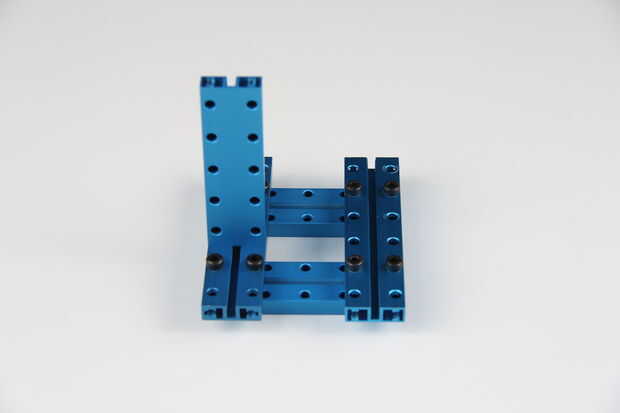

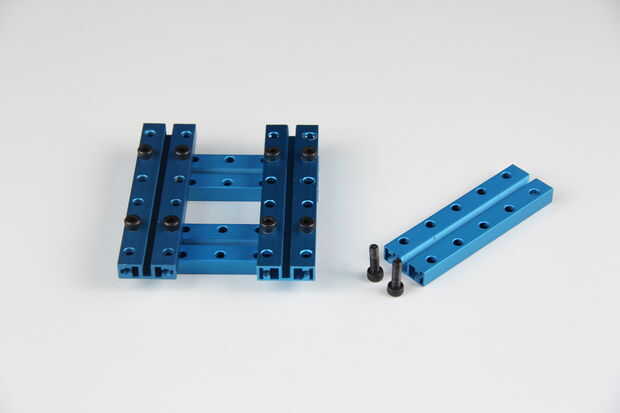

4. Instale la viga 0824-80 en viga 0824-96 para hacer un soporte de polea conducida.

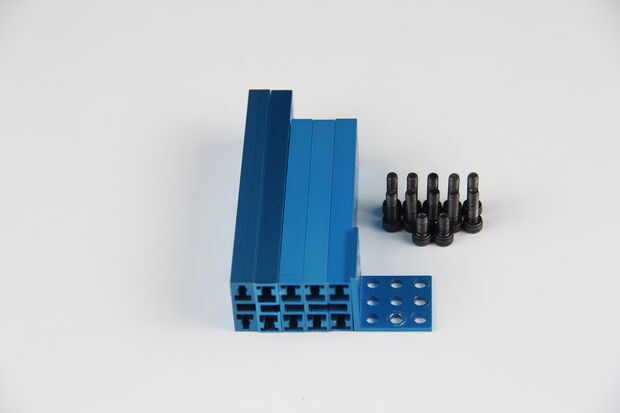

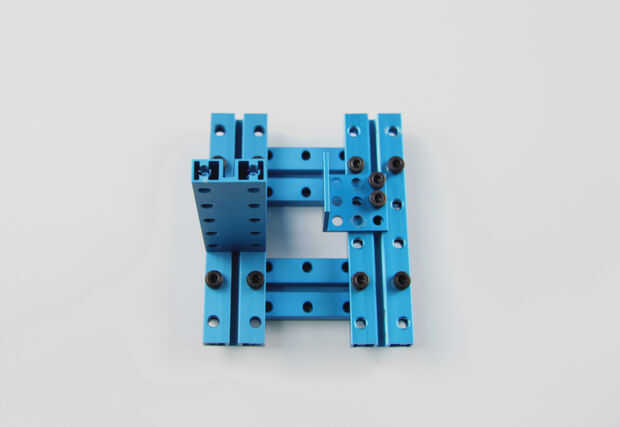

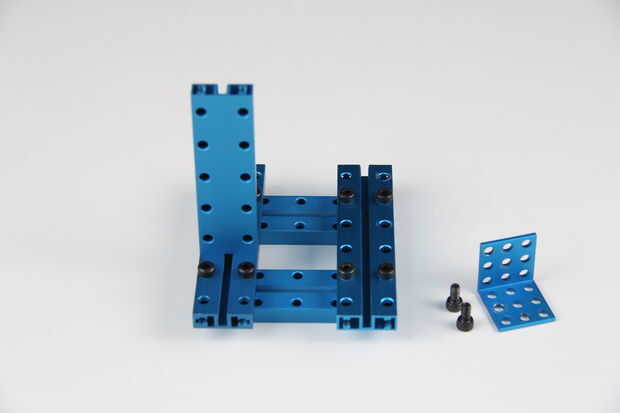

5. Instale el soporte de 3 × 3 en viga 0824-96 con 2 tornillos M4 × 8.

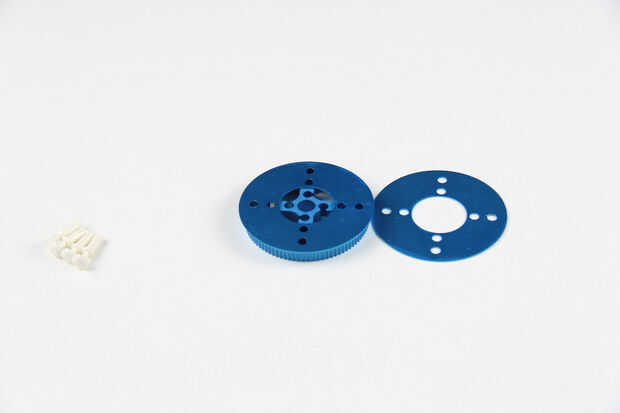

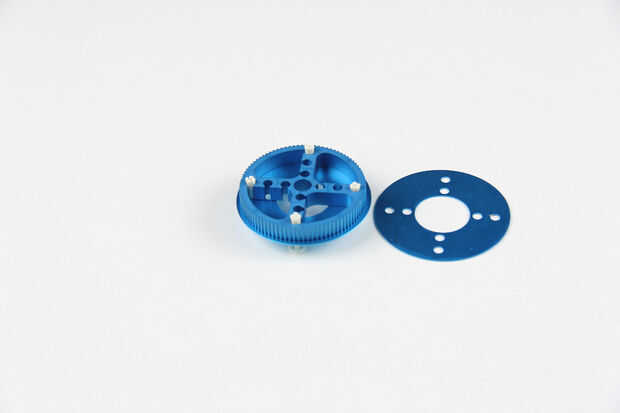

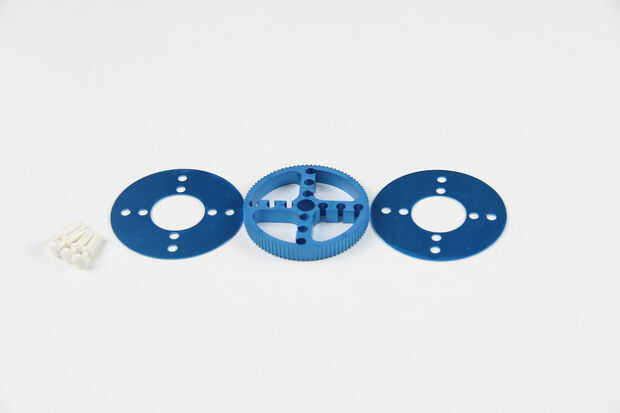

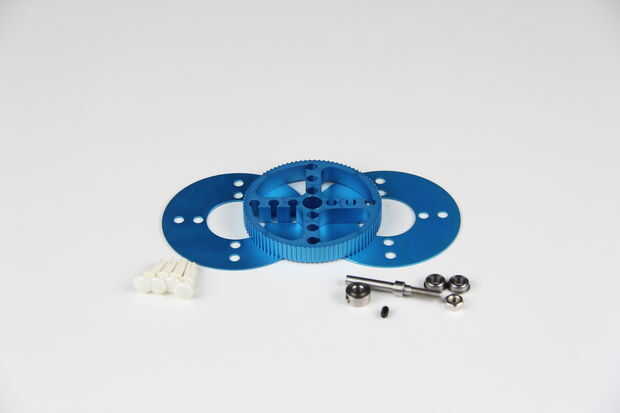

6. poner una rebanada de la polea de sincronización 90T en la polea de sincronización 90T.

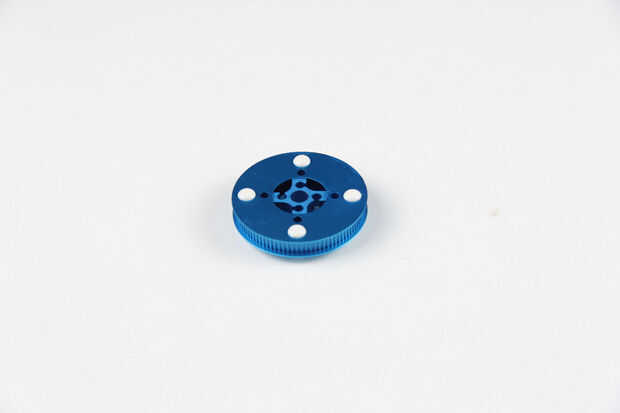

7. Inserte un R4120 remache de plástico en los orificios de la rebanada de la polea de sincronización 90T y la polea de sincronización 90T.
8. Inserte los 3 R4120 remache plástico.

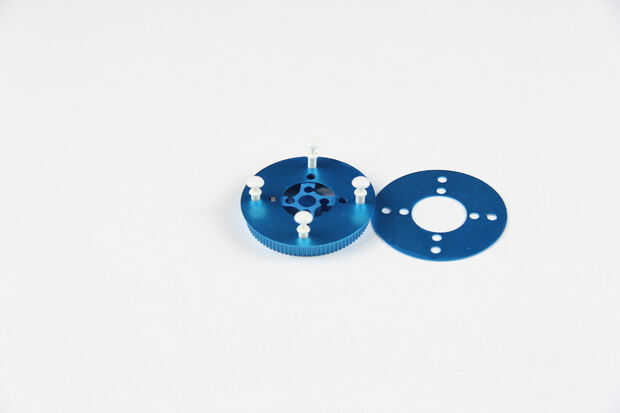

9. la vuelta a la rodaja de la polea de sincronización 90T y la polea de sincronización 90T.
10. Ponga la otra sincronización polea rebanada 90T en la polea de sincronización 90T.

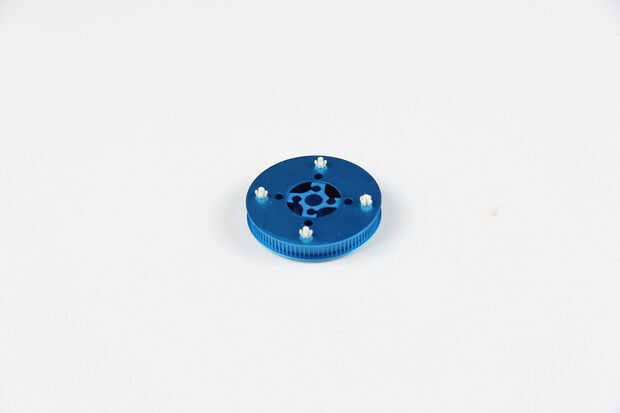

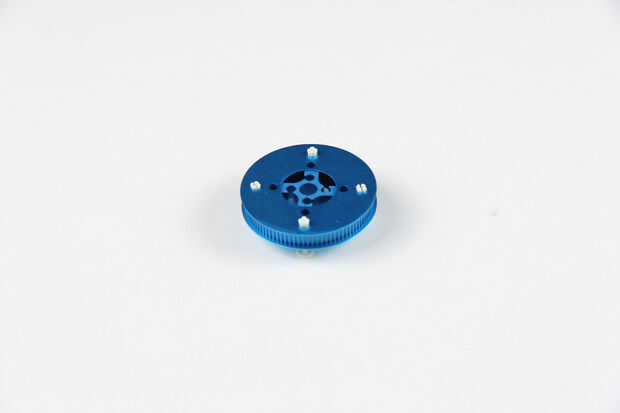

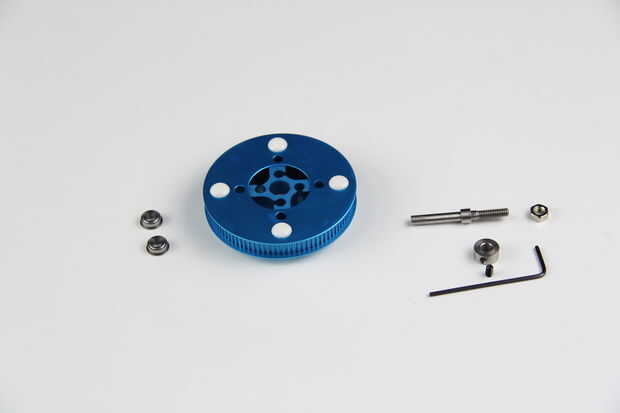

11. Pulse el R4120 remache plástico.

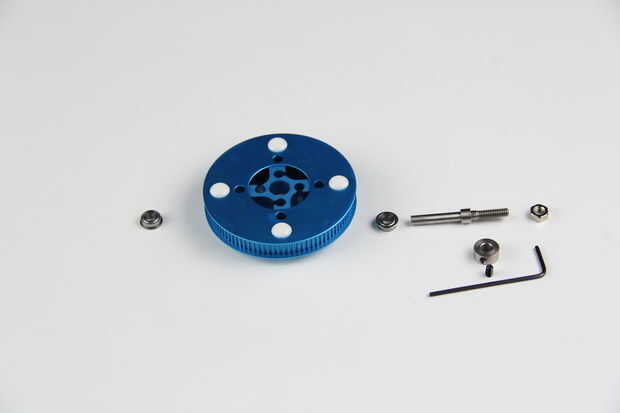

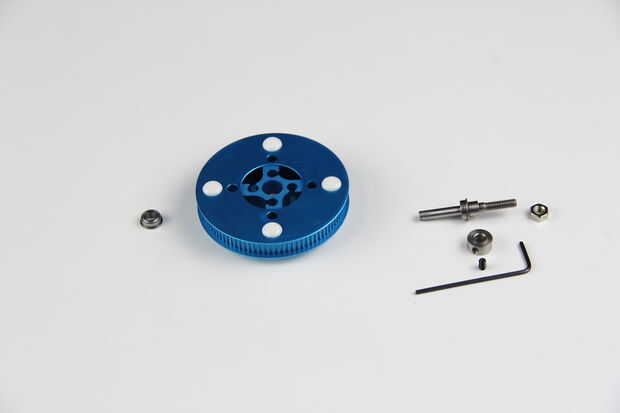

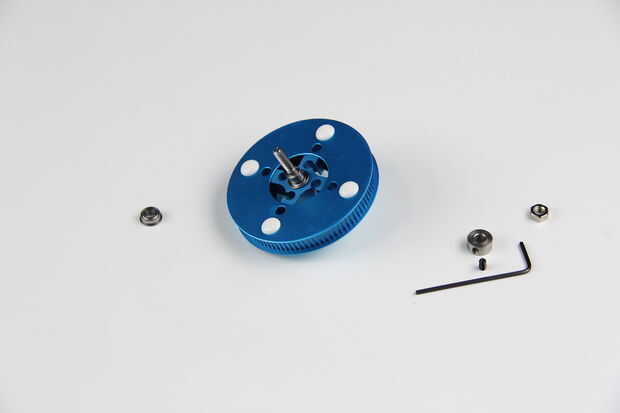

12. Inserte el eje roscado 4 × 31 mm en la brida del cojinete de 4 × 8 × 3 mm.
13. Inserte el eje roscado 4 × 31 mm con brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.

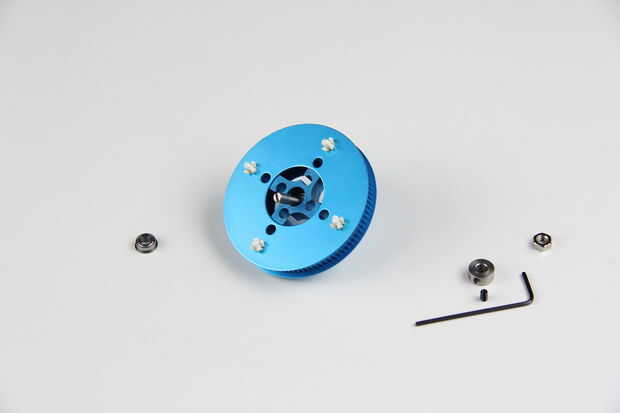

14. Inserte la otra brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.

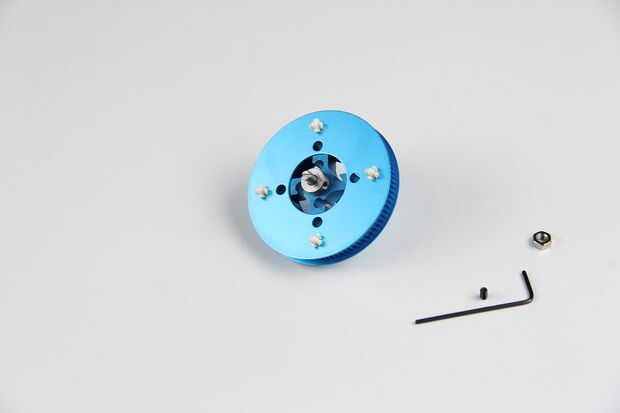

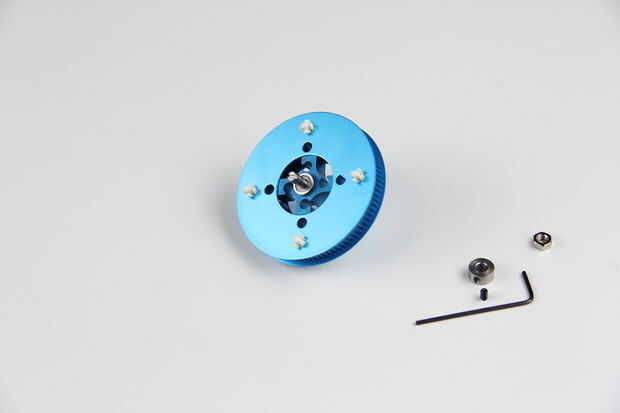

15. Coloque el Collar del eje 4mm en el eje roscado 4 × 31 mm.

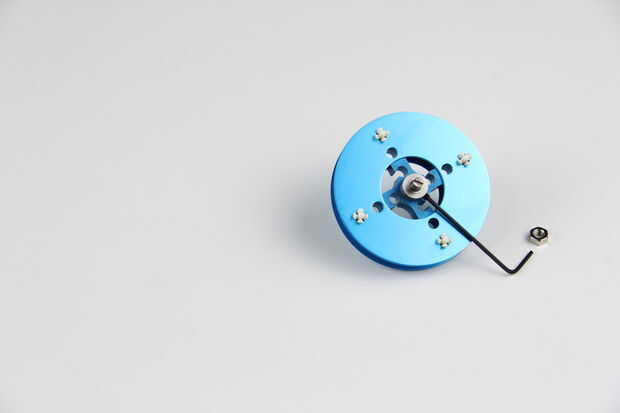

16. Inserte un tornillo sin cabeza M3 × 5 en el collarín del eje 4mm.

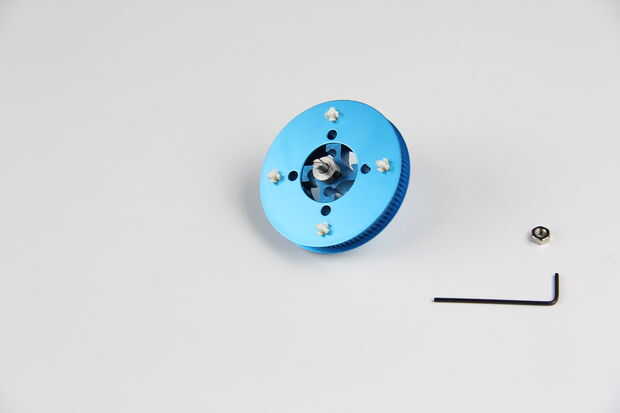

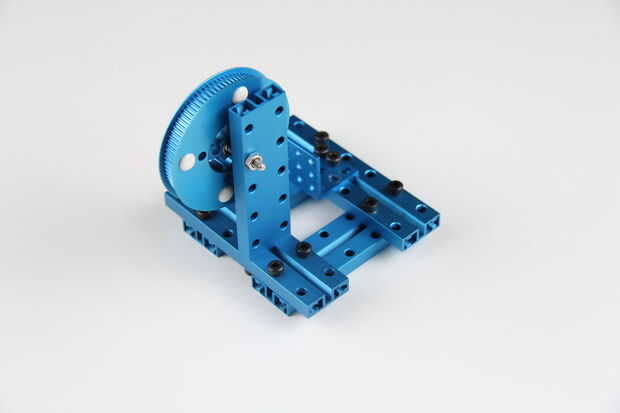

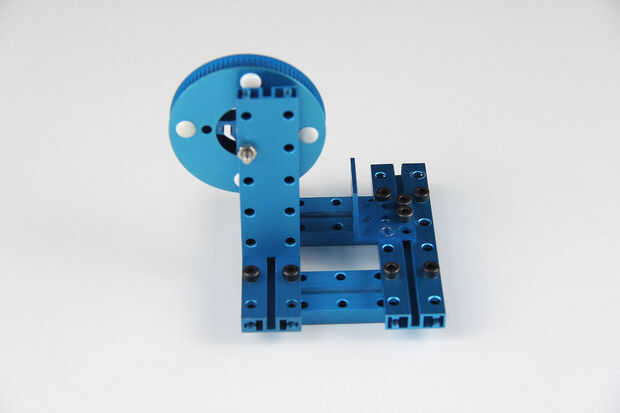

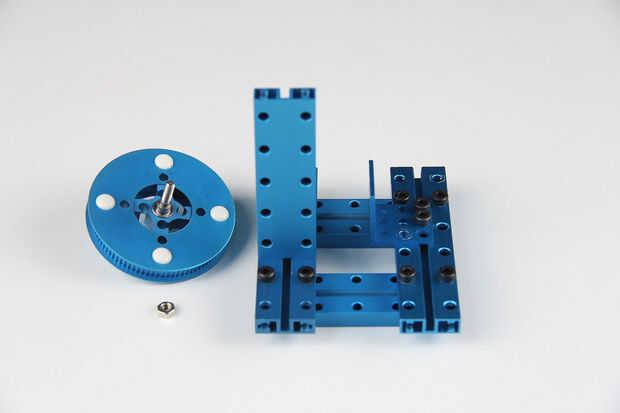

17. Instale la polea conducida en el titular.
