Paso 8: Agregar módulos electrónicos

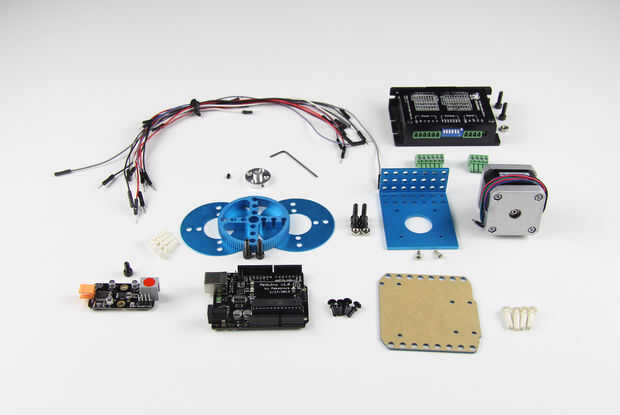

1 × Arduino
1 x soporte acrílico de Arduino
1 × Me – conductor del Motor
1 × Motor de paso
1 × paso regulador del Motor
Cables de puente
Lista de materiales:
1 × paso soporte Motor
1 polea de distribución × 90T
2 × tiempo polea rebanada 90T
8 × remache plástico R4120
4 × remache plástico R3075
Conector de eje de 1 × 4mm
Tornillo sin cabeza de 1 × M3 × 5
2 x tornillo avellanado M3 × 8
3 x tornillo de M4 × 8
6 × tornillo M4 × 14
3 × tuerca M4
Procedimiento:

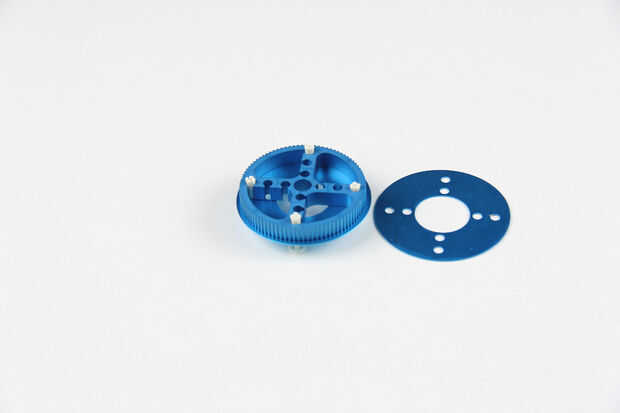

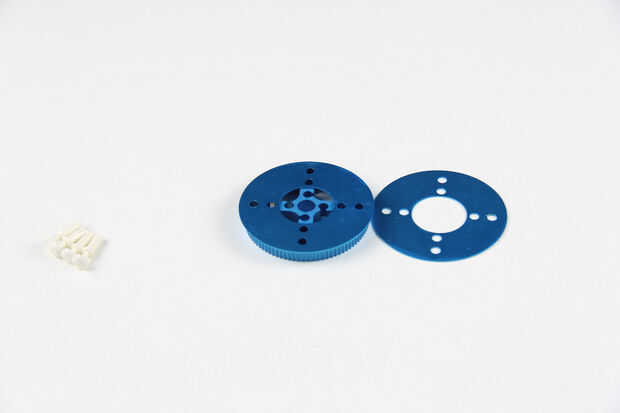

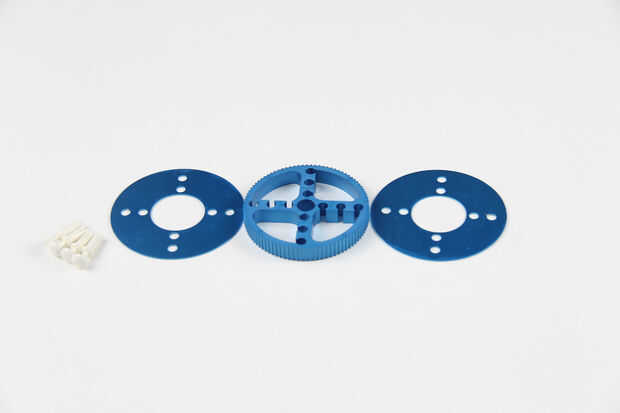

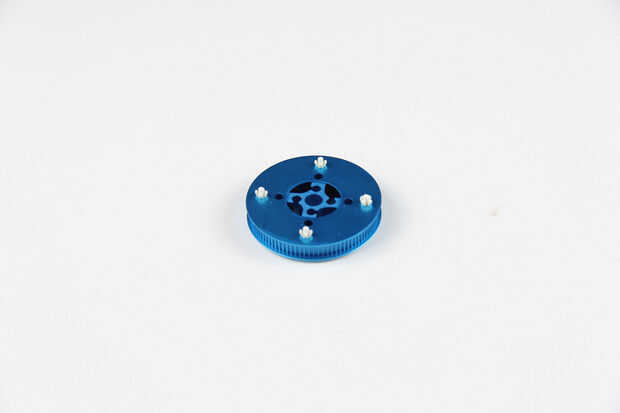

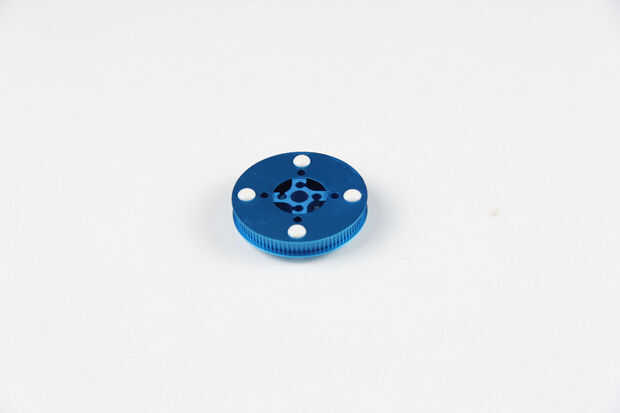

1. poner una rebanada de la polea de sincronización 90T en la polea de sincronización 90T.
2. Inserte un R4120 remache plástico en los orificios de la rebanada de la polea de sincronización 90T y la polea de sincronización 90T.

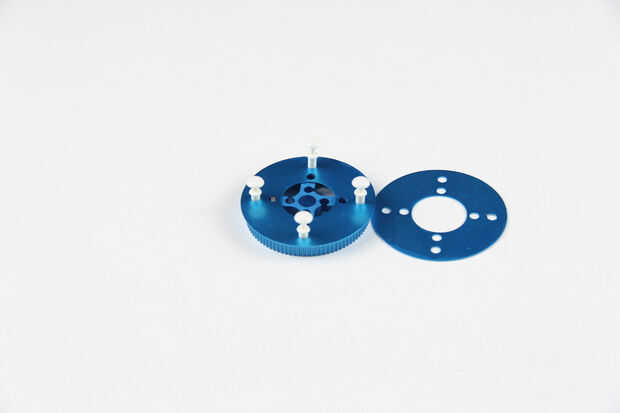

3. Inserte los 3 R4120 remache plástico.
4. vuelta a la rodaja de la polea de sincronización 90T y la polea de sincronización 90T.
5. Ponga la otra sincronización polea rebanada 90T en la polea de sincronización 90T.

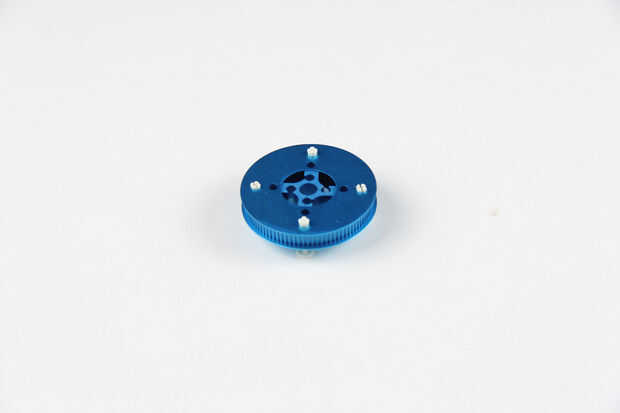

6. Pulse el R4120 remache plástico.

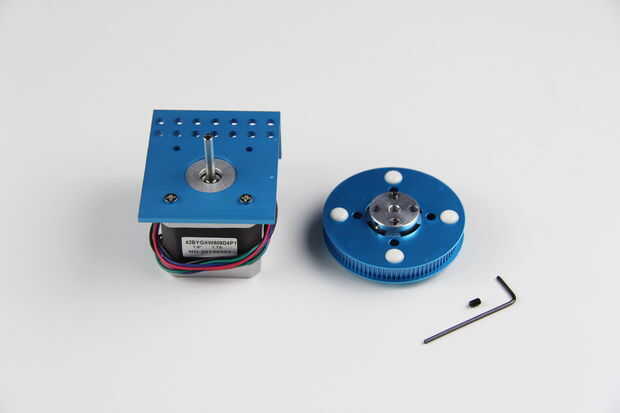

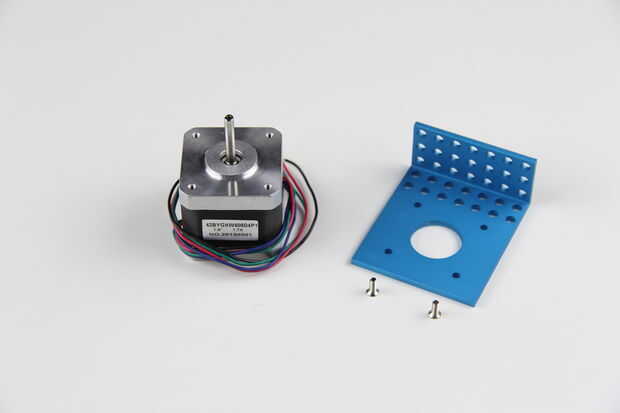

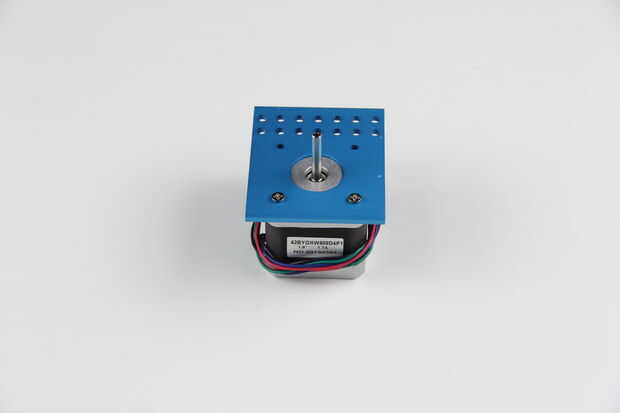

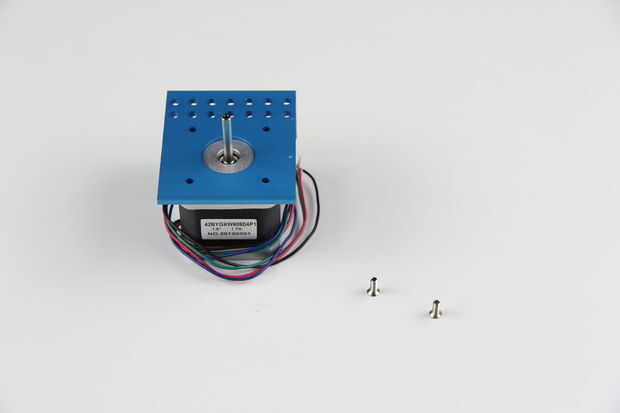

7. Coloque el soporte del Motor de paso en el Motor de paso.
8. Inserte el soporte del Motor de paso a instalar el Motor de paso con 2 avellanada tornillo M3 x 8.

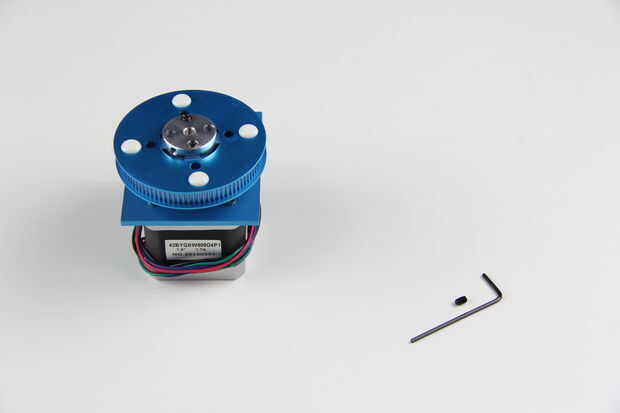

9. Instale el conector del eje 4mm en la polea de sincronización 90T 2 tornillo M4 × 14.

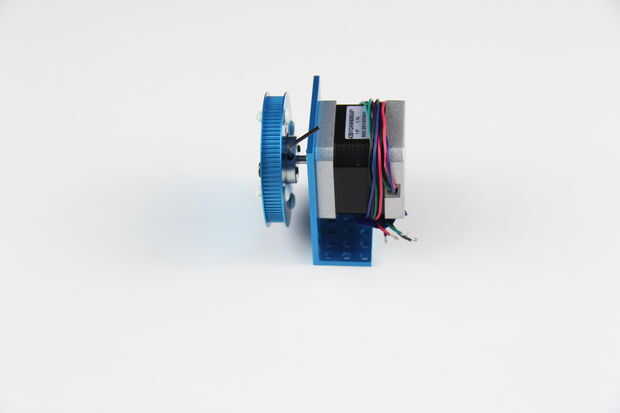

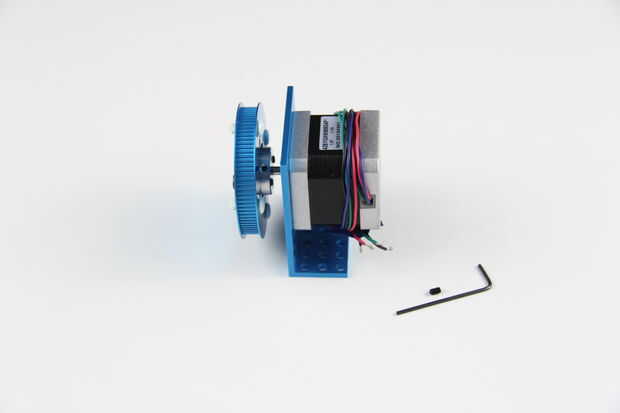

10. Ponga la manivela del cabrestante con el conector de eje de 4mm en el Motor de paso.

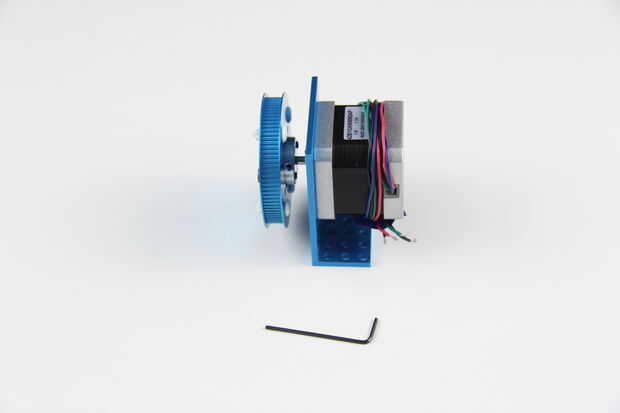

11. Inserte un tornillo sin cabeza M3 × 5 en el conector del eje 4mm.

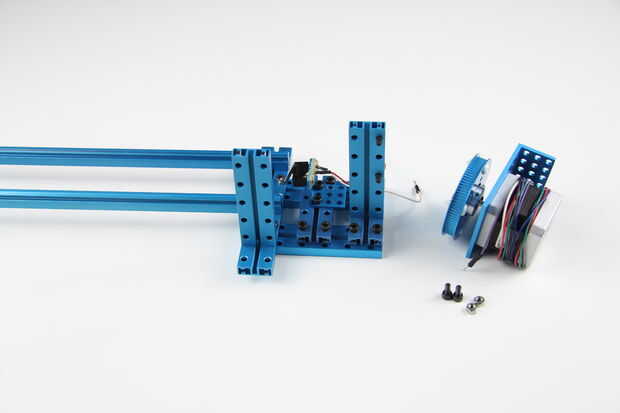

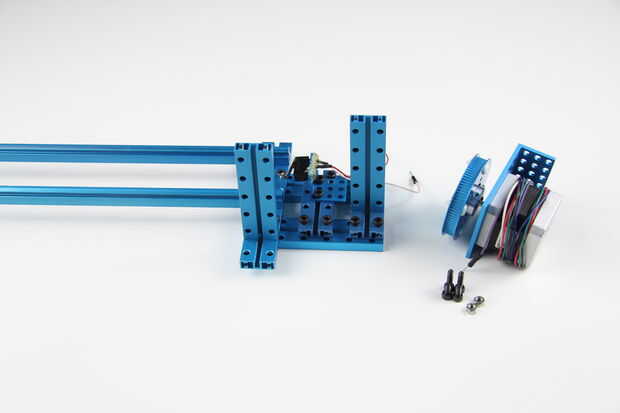

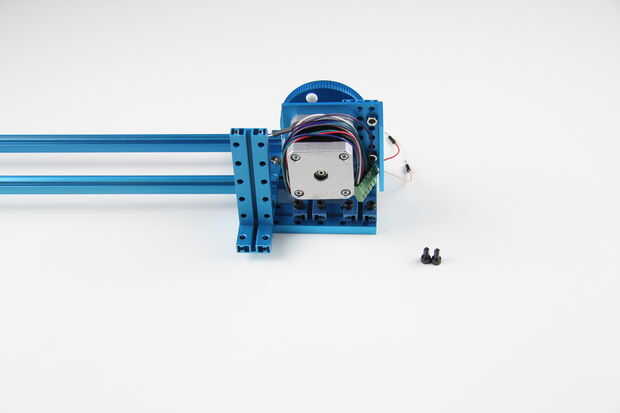

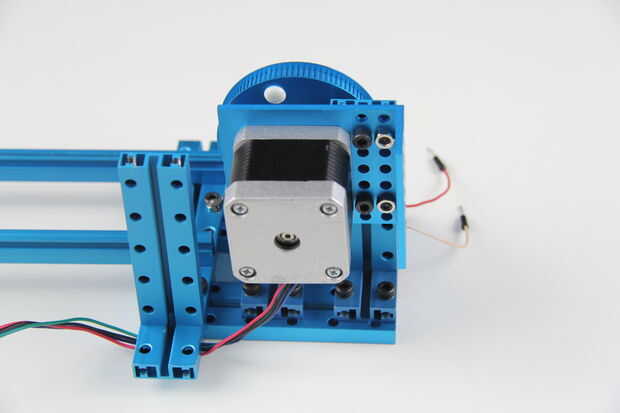

12. Instale el Motor de paso en el soporte de Motor de paso.

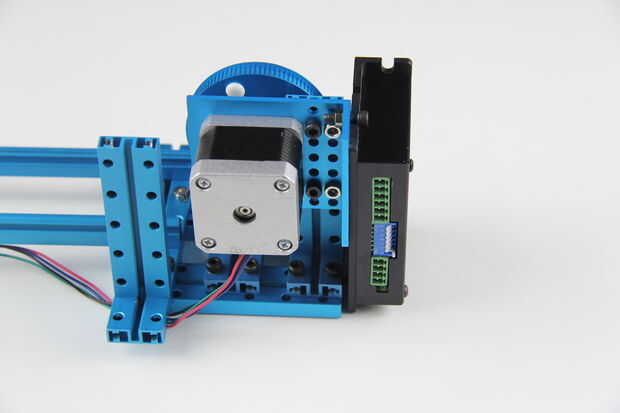

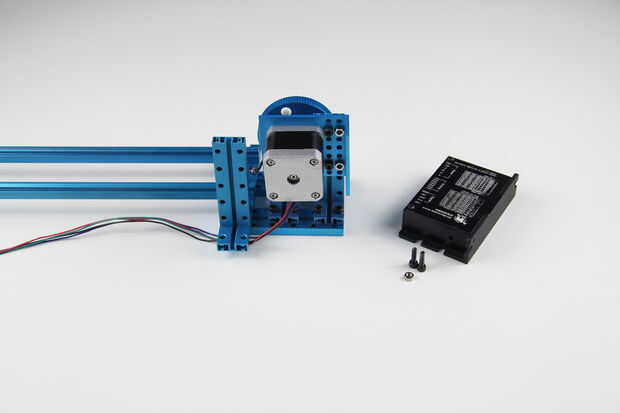

13. Instale el controlador del Motor paso en el soporte del Motor de paso.

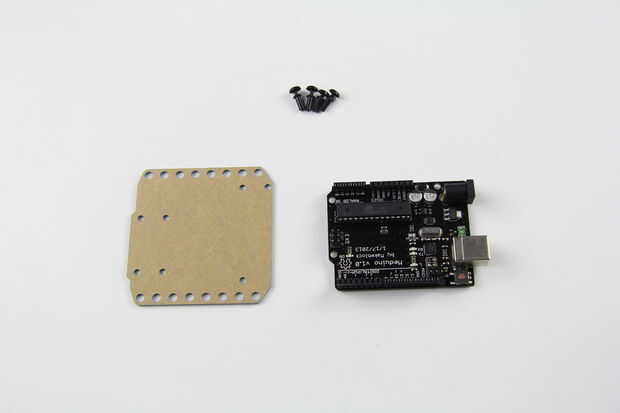

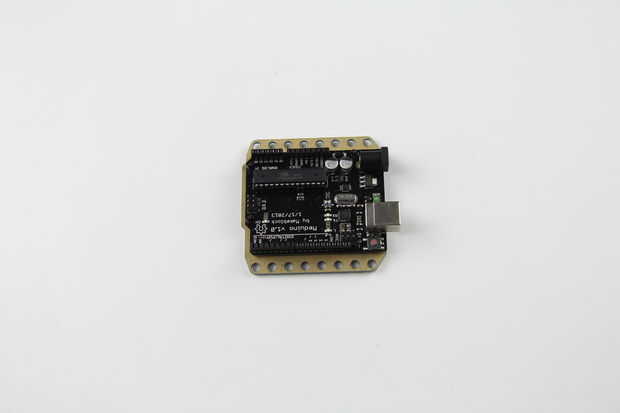

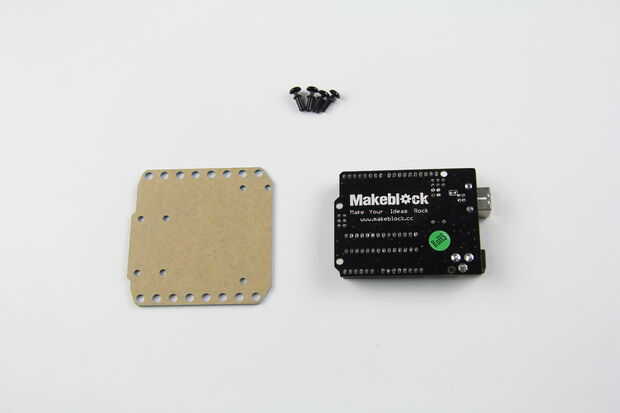

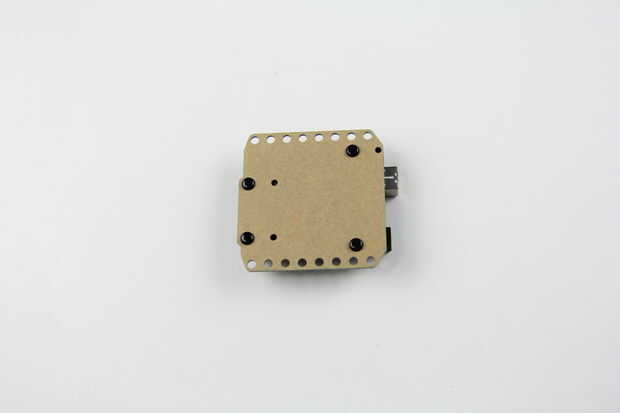

14. poner el Arduino en el soporte acrílico de Arduino.

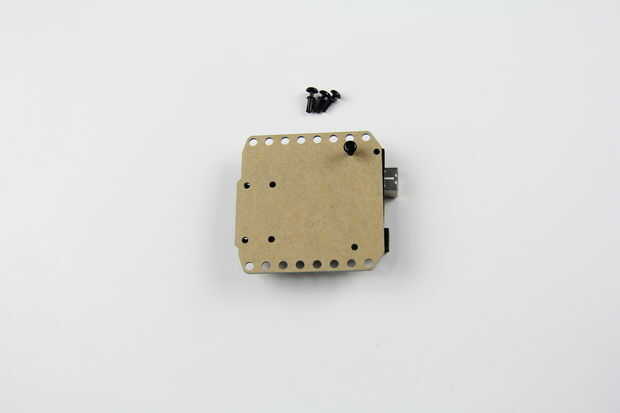

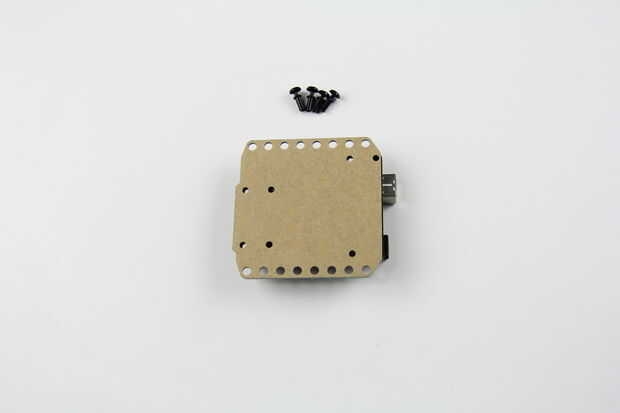

15. Inserte un R3075 remache de plástico en los agujeros en el Arduino y el soporte de acrílico del Arduino.
16. Inserte los 3 R3075 remache plástico.

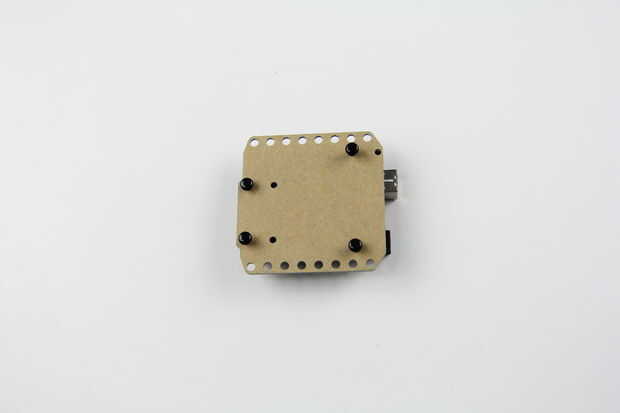

17. Pulse el R3075 remache plástico.

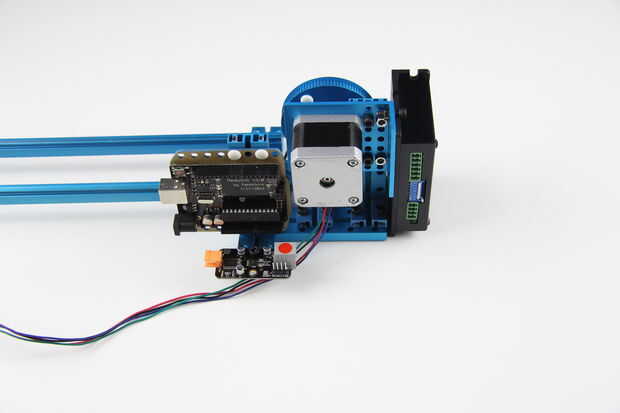

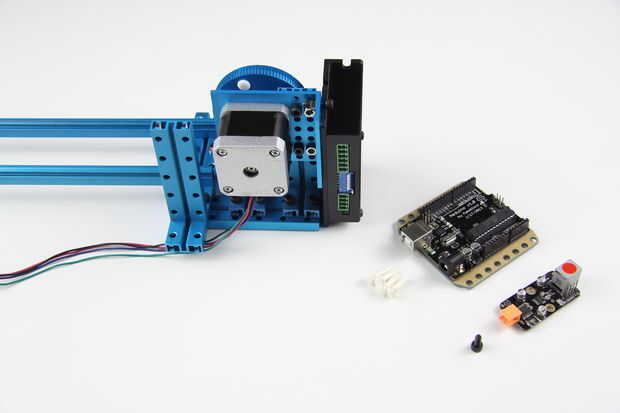

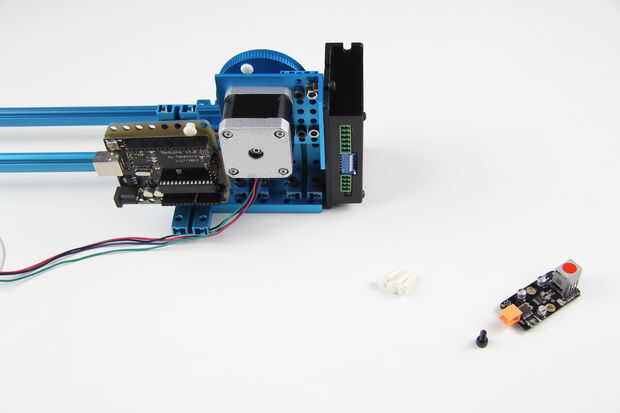

18. instalar Arduino en el soporte de módulos electrónicos de 4 R4120 remache plástico.

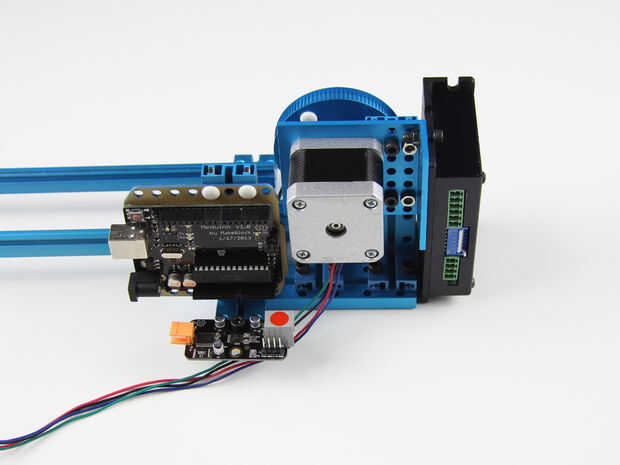

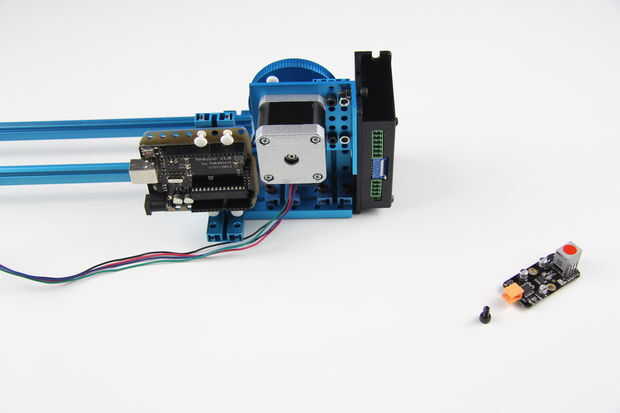

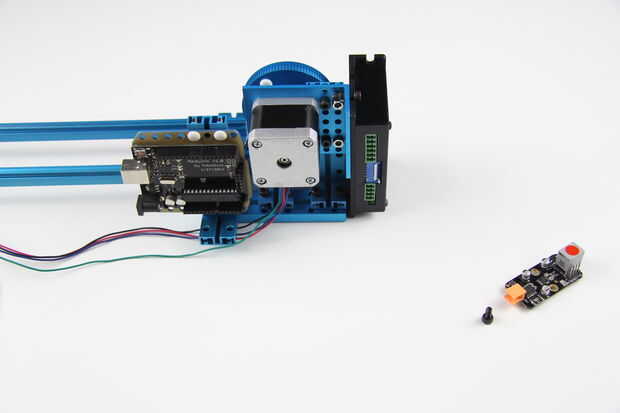

19. instalarme – conductor del Motor en viga 0824-128 por un tornillo de M4 × 8.
