Paso 9: esquemas.
Con células solares de salvado no tiene las especificaciones, por lo que no me gusta mezclar diferentes celdas en serie para asegurarse de que no crear una corriente en una celda.
Con las células solares siempre debe tener un diodo para evitar que una copia actual de las baterías y cuerdas de células solares en paralelo.
El diodo de Schottky 1N5819 previene la espalda actual cuando las diferentes células se conectan en paralelo.
Puesto que hay tres diferentes células de diferentes tamaños sólo usé el verde y las células de plástico negro por razones estéticas.
En una gama de 12 voltios que quise, tuve 7 células solares de vidrio, 1 célula solar negro, y 4 green respaldados por las células solares de la luz solar treinta.

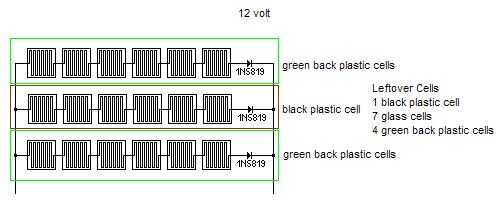

Este es el esquema.
