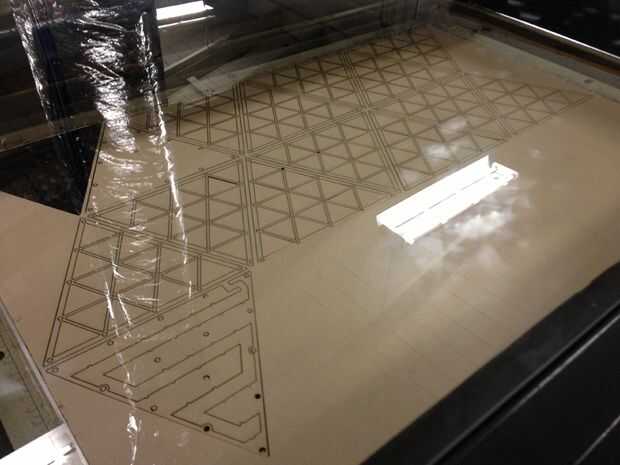

Paso 1: Corte por láser

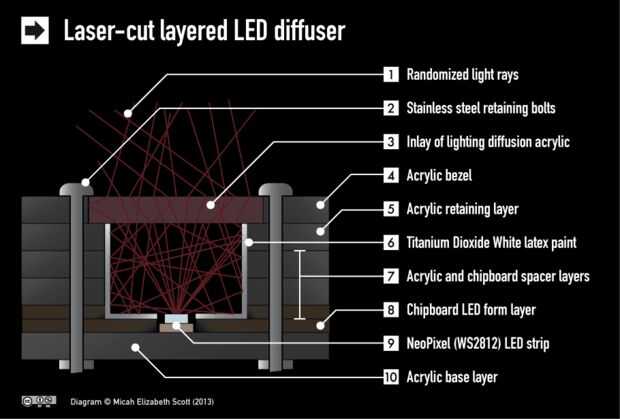

Este enfoque consiste en muchas capas de corte por láser. Desde el frente hacia atrás:

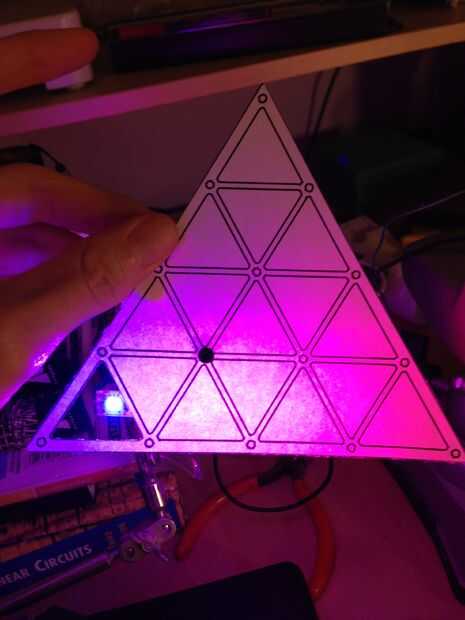

- Bisel + pixeles (acrílico)
- Los píxeles translúcidos encajan perfectamente en los correspondientes agujeros en la capa de bisel.
- La capa bisel es frágil y delgada.
- El bisel bloquea la luz de cruce entre píxeles, permitiendo bordes duros.
- Primera capa de espaciador (de acrílico)
- Se sienta directamente detrás de la luneta
- Tiene píxeles por detrás
- Más capas de espaciador (acrílico o conglomerado)
- La precisión es menos crítica para estas capas
- Abren un espacio bastante grande en cada pixel por la luz fondo difuso
- En este diseño, aproximadamente 1" de espacio era necesario
- Intente crear stacks más gruesos o más delgados: el laser-corte las piezas son modulares.
- Capa de forma de LED (conglomerado)
- Esto marca la mejor ubicación para cada tira de LED y proporciona espacio para el cableado
- Capa de base (acrílico)
- Soporte mecánico

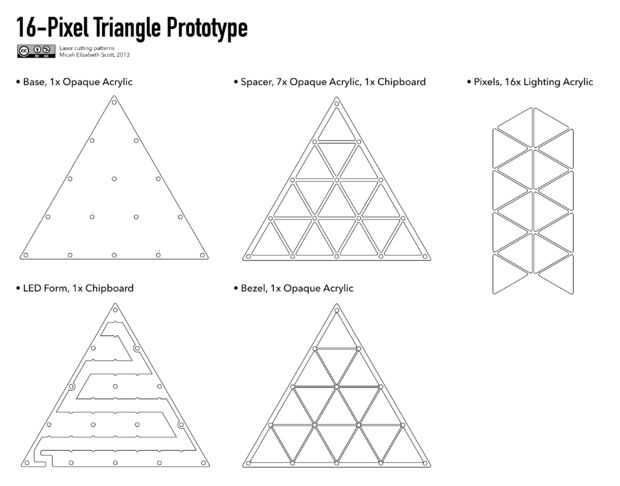

Los archivos de diseño son para una parte de cada tipo. Usted necesitará cortar biseles y al menos un separador de acrílico agradable (yo usé un negro mate uno un lado y brillante en el otro). Los espaciadores de respaldo y otros pueden ser cualquier material que te gusta. Yo uso acrílico para la base, para la fuerza. El LED funciona en conglomerado, por lo que es un poco más delgado. Esto le dará un pequeño espacio entre píxeles donde la tira de LED pasa por debajo de las capas de espaciador.
Prueba tu diseño en papel primero! Verás lo bien se alinee con la tira del LED antes de cortar cualquier acrílico caro.
