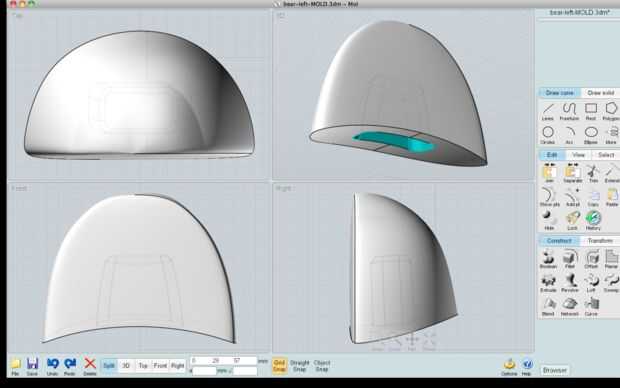

Paso 1: Preparación para el CAD
En primer lugar, asegúrese de que tiene un objeto "sólido", en lugar de las superficies contiguas. El objeto debe ser teóricamente-a prueba de agua. Guardar como un archivo nuevo (acabo de llamar mina ' originalname-3 molde dm'). A continuación, considerar la orientación del molde. No tiene que ser impreso tal que el objeto está en su posición vertical esperado, puede ser en cualquier ángulo que sea adecuado para la fundición. ¿Tiene un fondo plano, que puede hacer un molde de una sola pieza, o necesita una línea de partida, la Unión donde el molde se desintegraría para extraer el bastidor? Si es así, ¿Dónde está el mejor lugar para él? En general debe ser en la parte más ancha del objeto, y a menudo es más fácil extraer el bastidor si la línea divisoria corre más o menos a lo largo de la longitud, en lugar de anchura o altura del objeto. Si tiene contrasalidas en el objeto, importantes áreas cóncavas, considerar colocar la línea divisoria a través o cerca de éstos. Colocación de línea de despedida bueno es un poco de arte.
Si la línea de partición tiene que estar muy en forma, la técnica se vuelve más difícil; para este sencillo tutorial Estoy suponiendo una línea de partida recto, ya sea en un plano o sólo en la intersección de unos planos. Si usted está planeando fundido con un material flexible como silicona o espuma, puede salirse con algunas de estas pautas esquivar un poco como lo hice en el ejemplo.
