Haciendo un molde impreso 3-d (2 / 7 paso)

Paso 2: Caja de moldeo y línea de partición

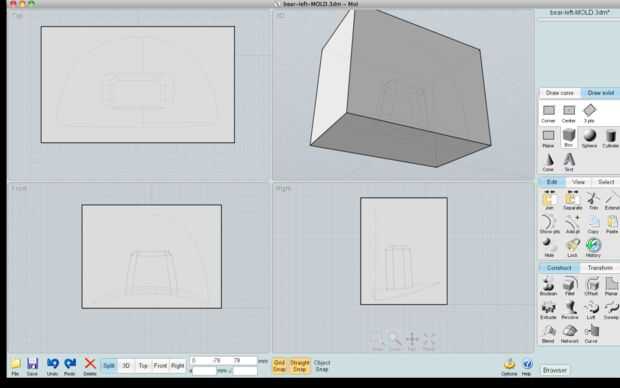

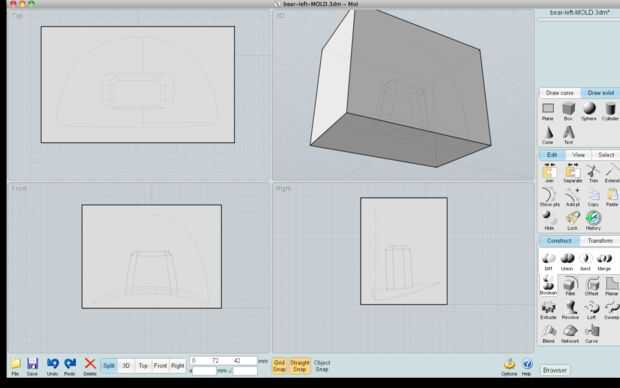

Organizar su objeto original cuadrado cómo se decide el molde debe ser impreso.  Dibuja una caja 3D alrededor de su original, dejando al menos un centímetro más o menos alrededor de todos los lados.  Usted puede cortar más adelante para ahorrar en material (una buena idea si usted está usando un servicio que se cobra por volumen).

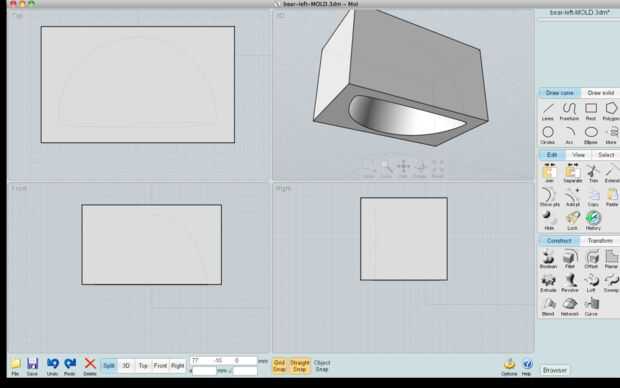

Con el cuadro seleccionado, 'diff' o 'restar' su original (puede que necesite para ocultar la casilla de la original dependiendo de cómo funciona la aplicación de CAD).

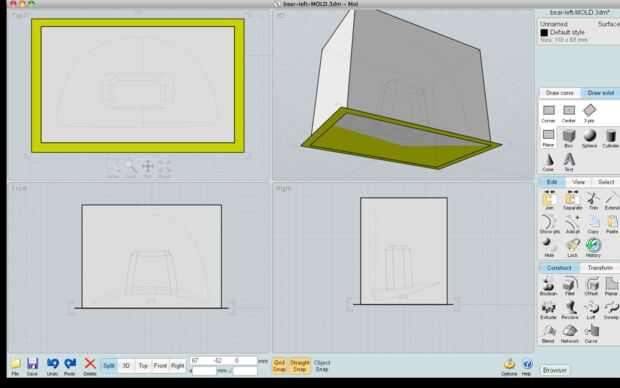

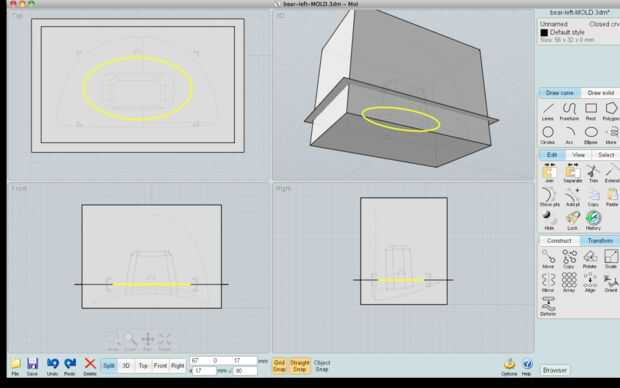

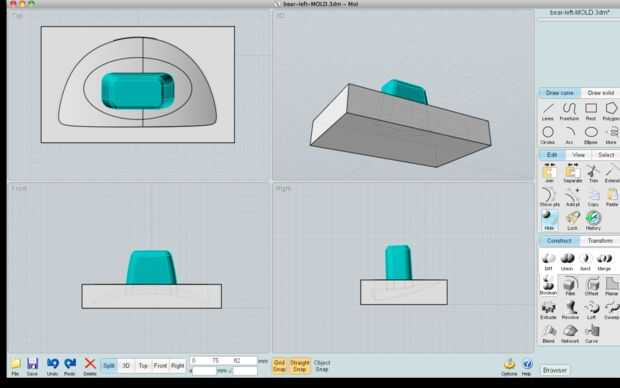

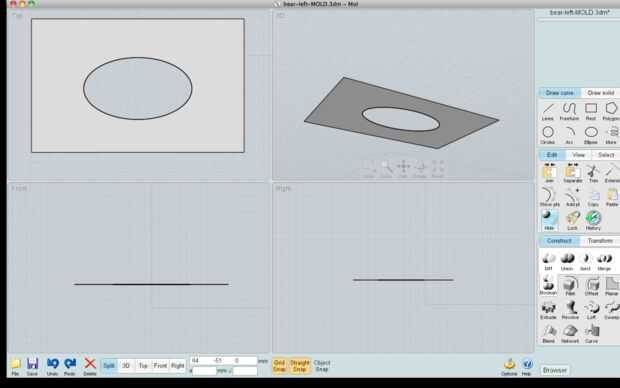

Ahora creamos la línea de partición.  Hacer un plano, o varios, en los puntos de más amplios de su objeto.  Cada plano debe ser más grande que la caja, en la zona que comprende la línea de partición, o no "corta" correctamente.  Usted puede tener una sección de la original que necesita pasar a través del plano de la línea de partida sin ser cortado por él (véase las fotos).  Simplemente hacer un agujero en el plano alrededor de él.

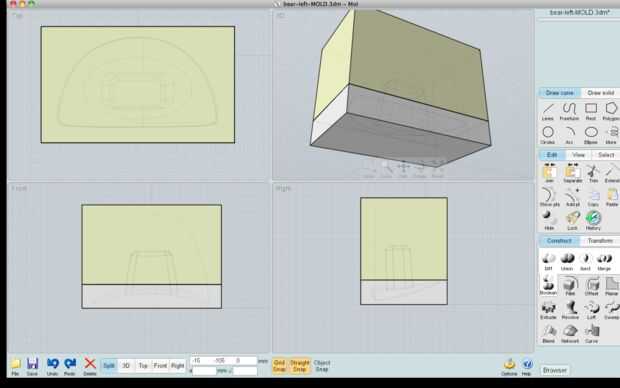

Ahora utilice la herramienta de intersección, o cortar o restar o diff o como se llame, para romper la caja por el plane(s).  Si tienes un corte completo (no te preocupes si tienes más de dos piezas, usted puede unirse a les más adelante), eliminar los planos.
