Hack 7 segmentos (2 / 4 paso)

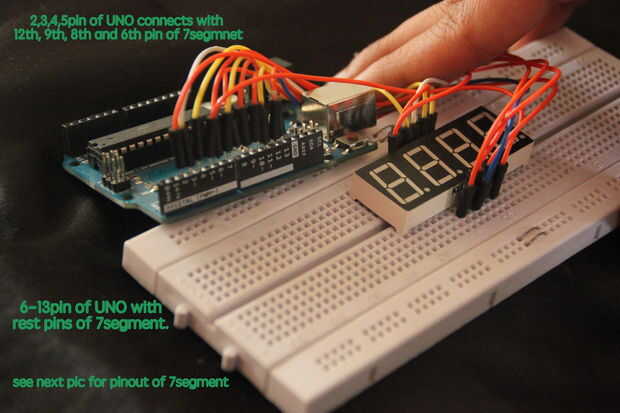

Paso 2: Haga las conexiones con tu Arduino ahora.

Conectar 2,3,4, 5 pernos de la ONU para el pinout de la pantalla como COM1, COM2, COM3, COM4.

También Conecte los restantes 6 a 13 pins de la ONU a la A, B,..., G y dp(data pointer) de los pines de la pantalla.

El pinout es en la siguiente imagen.
