Hack digital radio, reemplazar el control de volumen (1 / 5 paso)

Paso 1: Identificar el chip amplificador

Después he identificado el chip amplificador: un MC4863 (Dual 2,2 w amplificador de Audio) Descargar la hoja de datos para la comprensión como la ganancia es controlado

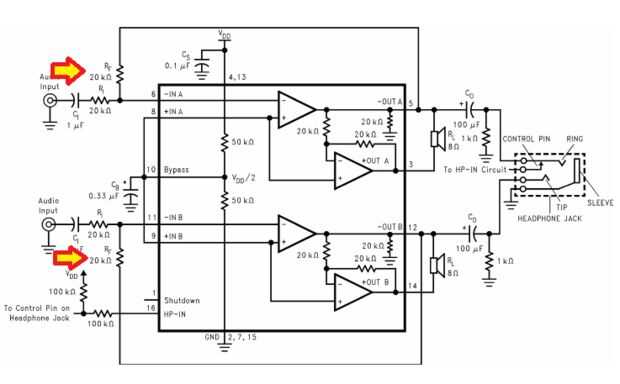

Encontré el siguiente texto e imagen en la hoja de datos:

La primera ganancia del amplificador es configurable externamente, mientras que el segundo amplificador es fijado internamente en un aumento de la unidad

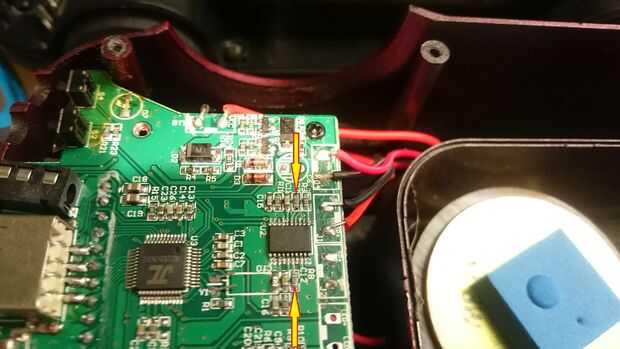

¿La hoja de datos habla de un resistor de 20Khom para controlar la ganancia externa pero en la placa he encontrado sólo dos resistencias de 67Khom... se puede tener una ganancia > 1?
