Paso 6: Hacer cable de conexión y configuración

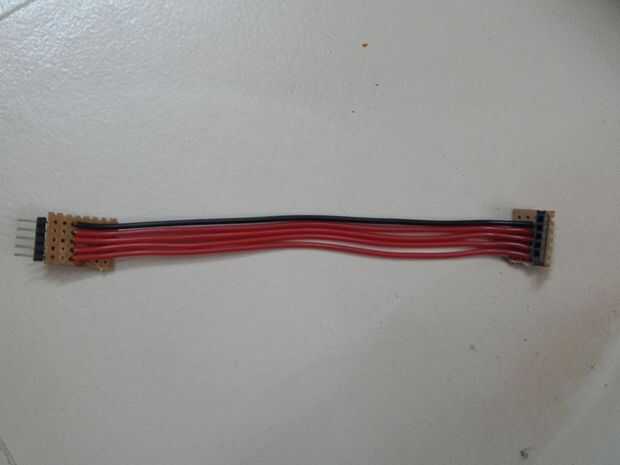

Tira alambre - 1

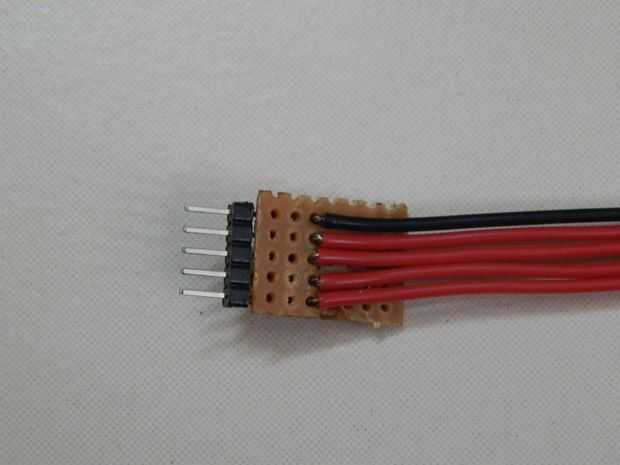

1) tomar 5 cables y soldadura de un lado con el conector macho y otro lado con el conector hembra.
2) macho para conectar con tierra, Digitalpin 10,11,12,13 de Linkit un tablero.
3) hembra para conectar con el módulo de relé pernos de tierra, 1, 2, 3, 4.
4) Conecte la Junta del optoacoplador el lado Digitla linkit.
Tira de alambre - 2
1) tomar 5 cables y soldadura de un lado con el conector macho.
2) Conecte otro lado cables 4 enmiendas en el NO de los módulos de relé. y un cable a com de un relé y unir a la de los comunes del relé.
3) el conector macho se utiliza para conectar el mando a distancia.
