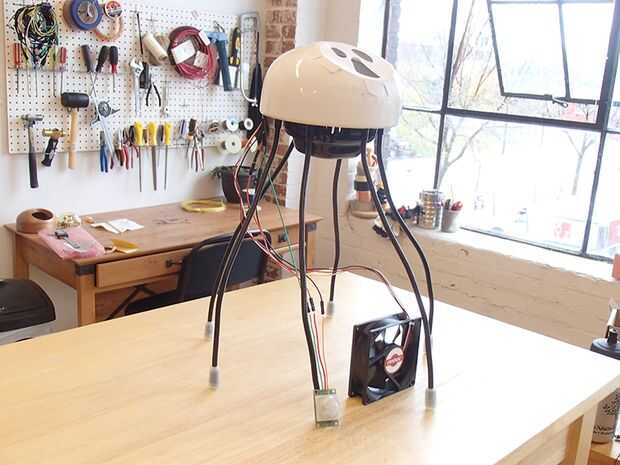

Paso 2: Construir el circuito del ventilador
En este paso será construir el circuito simple utilizando el ventilador, mini breadboard, resistencia, diodo, transistor y los cables de puente macho/macho.
Antes de comenzar, tómese un momento para revisar el circuito del ventilador ilustrado en los diagramas. Estos diagramas fueron creados usando Fritzing, un software de documentación electrónica simple gratis.

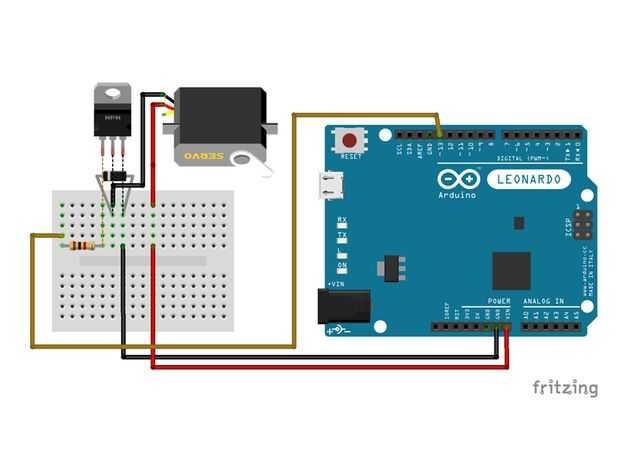

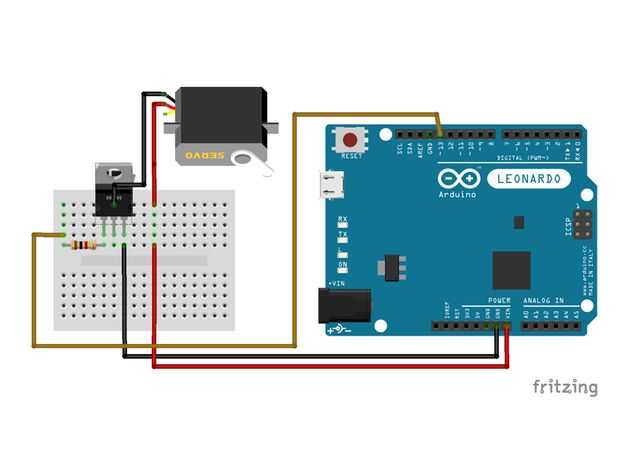

En el primer diagrama protoboard, no habréis notado pero el transistor oscurece parte del circuito. Por esta razón que he incluido un protoboard segundo diagrama con el transistor levantado, para que pueda ver lo que está sucediendo detrás del transistor.

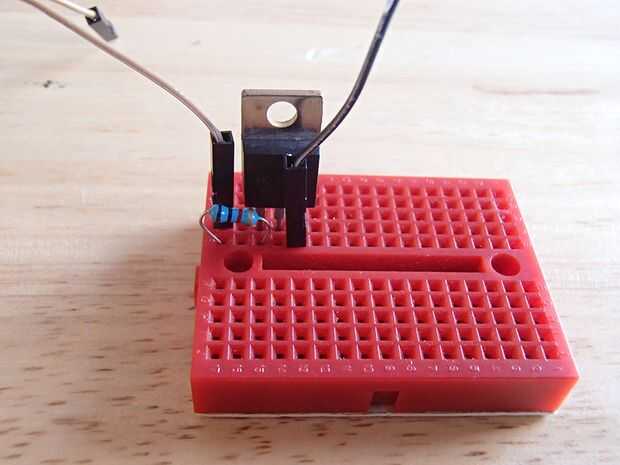

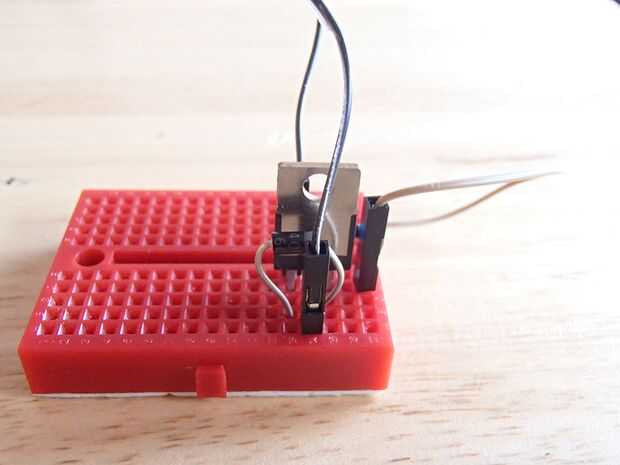

Añadir la resistencia de 1K ohm a la protoboard. Conecte un cable con un cable puente y el otro al pin de la base del transistor. Conecte un alambre puente al pin de emisor del transistor.
La placa alrededor del tirón. Añadir el diodo. El extremo anillado del diodo se conecta al pin de colector del transistor. Al otro lado del diodo se conecta al pin emisor.

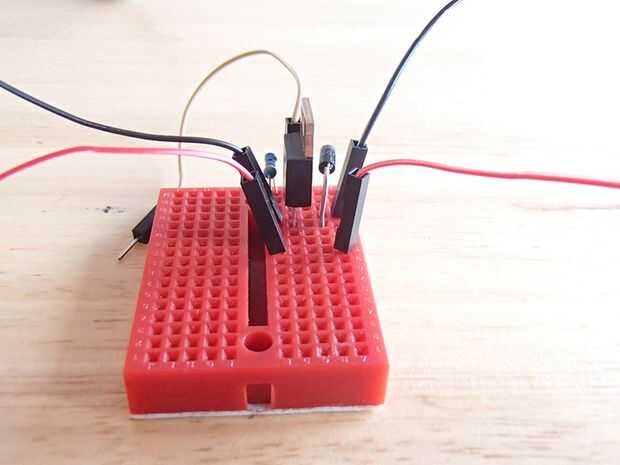

Añadir 2 cables de puente a una fila de la protoboard, aparece aquí con los cables de puente rojo. Uno de los cables de puente conectará al ventilador y el otro al pin de VIN en el tablero.

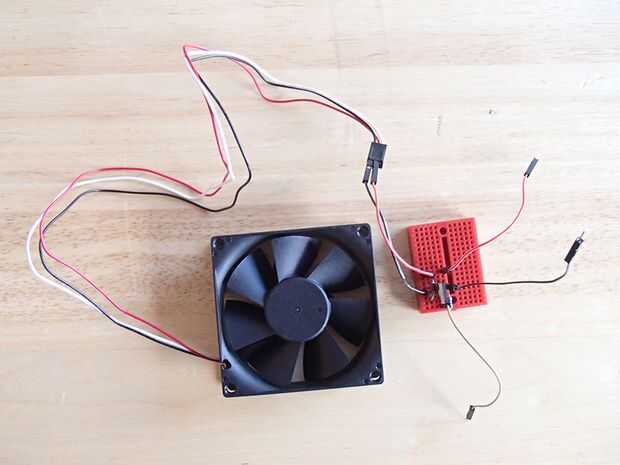

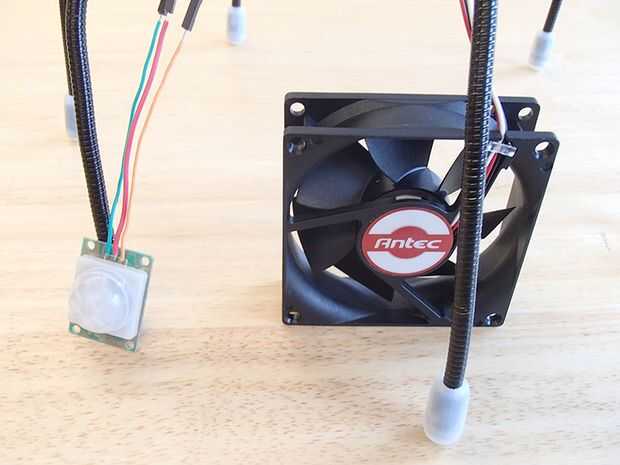

Conecte los cables de puente del ventilador. Conecte el ventilador + alambre, (el rojo), a uno de los cables de puente que acaba de agregar a la protoboard (uno de los rojos). Conecte el alambre del ventilador al cable puente conectado al pin de colector del transistor (un medio).

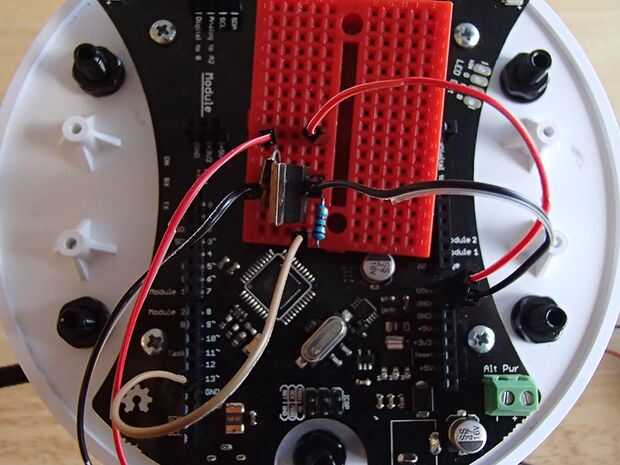

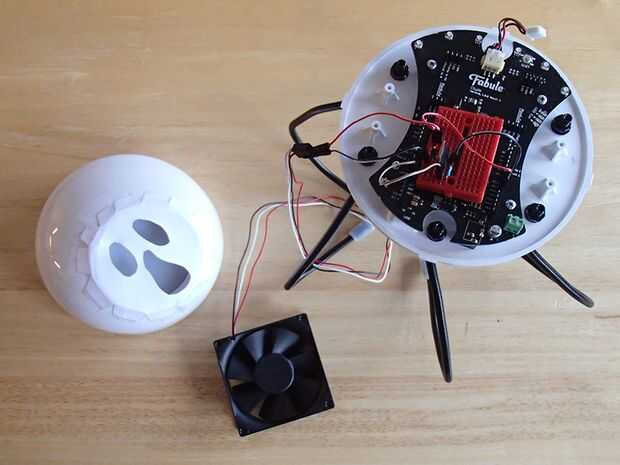

Conecte el otro cable puente rojo al pin de VIN en tablero de Clyde. Conecte el alambre puente en el pin de emisor del transistor al GND. Conecte el alambre puente en la resistencia al pin 13.
Buen trabajo. La parte del ventilador del circuito está completa. Puede ir adelante en el código para probar esto y asegurarse de que funciona.
