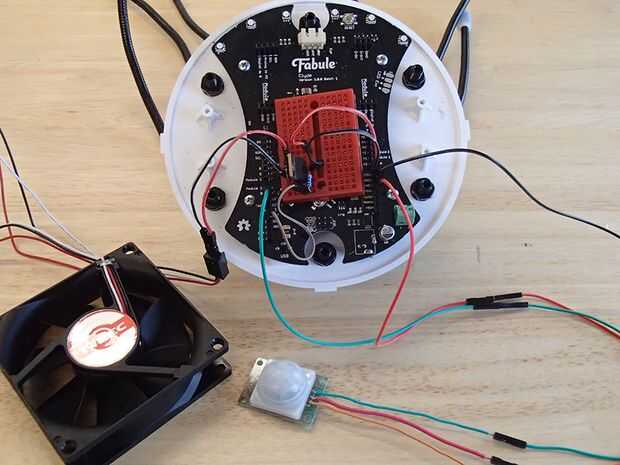

Paso 3: Conecte el sensor de movimiento

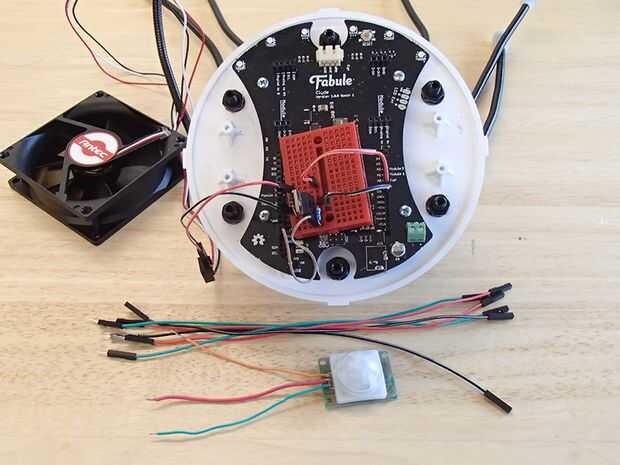

El sensor de movimiento no requiere cualquier componentes electrónicos adicionales para trabajar con Clyde. Debe ser conectado al tablero de Clyde. Usted necesitará el sensor de movimiento PIR y los cables de puente macho/hembra.

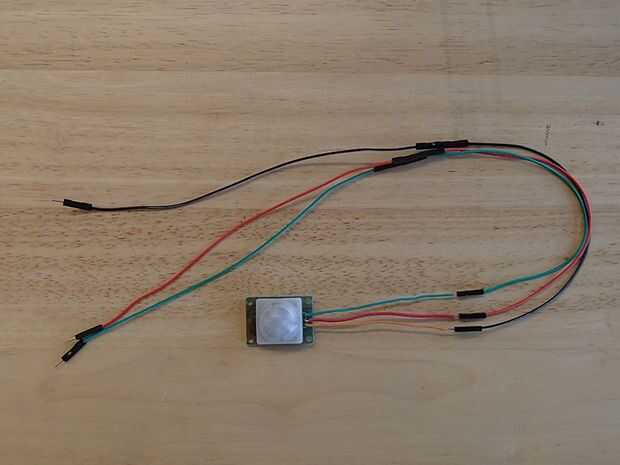

Conecte los cables de puente macho/hembra para el sensor de movimiento.

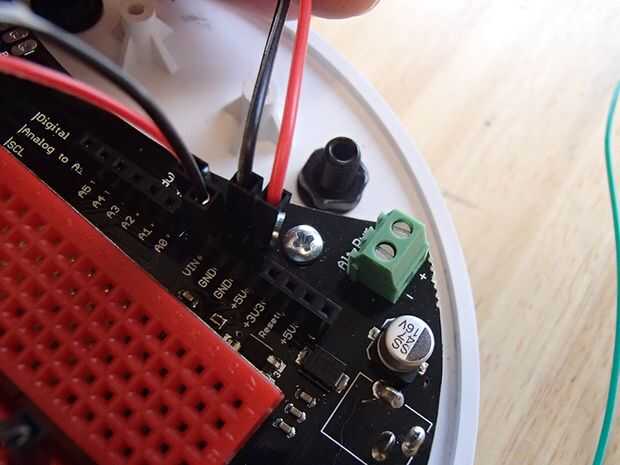

Conecte el cable GND al pin GND a bordo de Clyde. Conectar el + 5V al alambre el + 5v pin.

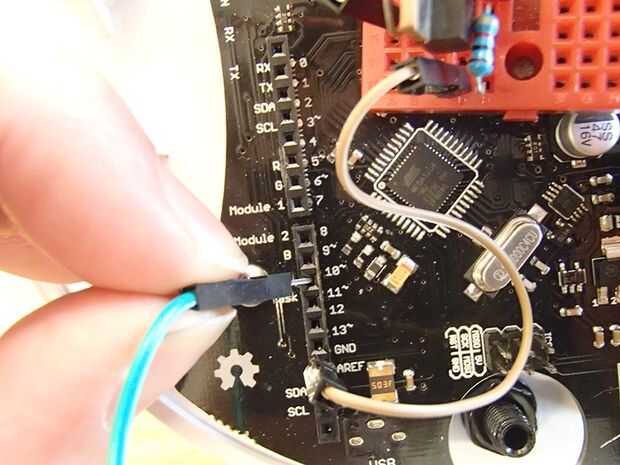

Conecte el cable de señal al pin 10.
¡ Felicidades! El circuito está completo.
Colocar tapa de Clyde en. Los cables para el ventilador y el sensor de movimiento necesitan ajuste entre la tapa y la base. Esto puede ser un poco difícil, que usted tendrá que asegurarse de que la tapa esté correctamente alineada con la base y con cuidado Presione la tapa hacia abajo.

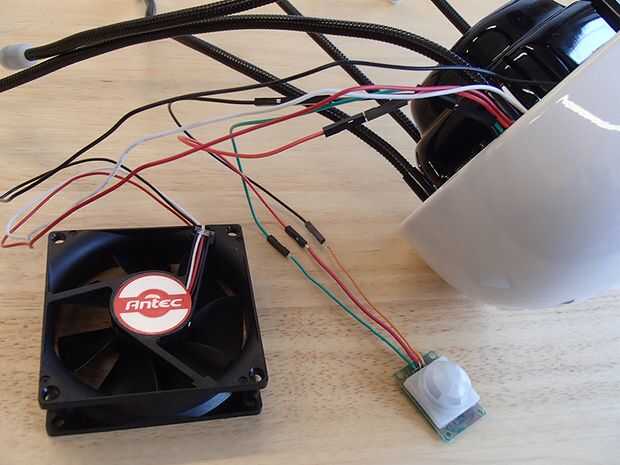

Clyde de pie y colocar el ventilador y el sensor de movimiento a sus pies.

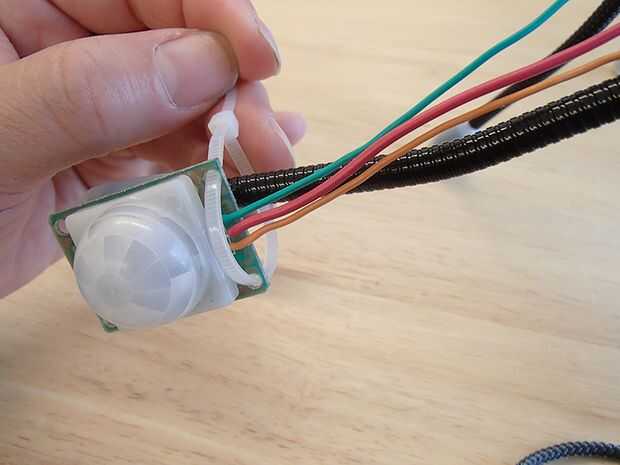

Conecte el sensor de movimiento a uno de pies de Clyde con el cordón.

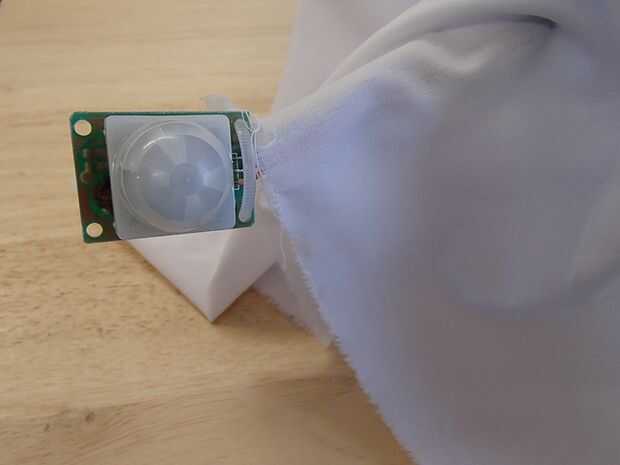

Coloque una pequeña hoja blanca sobre la cabeza de Clyde. Asegúrese de que el sensor de movimiento está pegando hacia fuera.
Fantasmas Clyde está casi listo para aterrorizar! Necesita programar Clyde para trabajar con el circuito solo que hemos fabricado.
