Hack-un-juguete, LED blaster estilo (4 / 5 paso)

Paso 4: Iniciar la Asamblea.

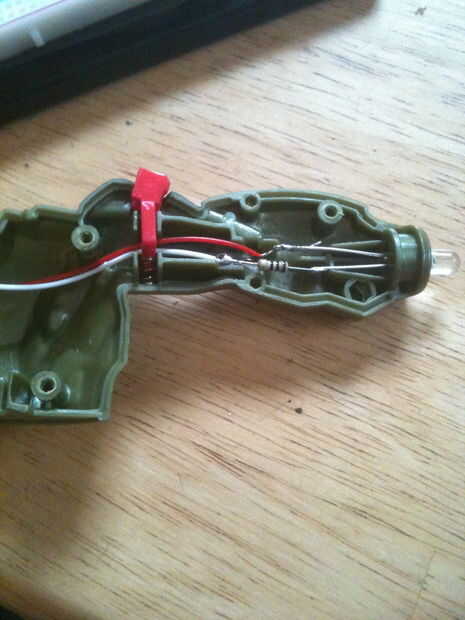

LED fue asegurado con un poco de pegamento caliente, entonces el cableado fue instalado a lo largo del brazo. El émbolo preexistente tenía un boquete perfecto para permitir que los cables a través sin pellizcar contra el marco. Tuve que quitar suavemente algunos plástico debajo del émbolo por lo que encajaría en el interruptor de botón. Es un poco tambaleante en allí pero debe sostener para por lo menos la longitud de la vida de la batería de botón de 3v poco que estoy usando.

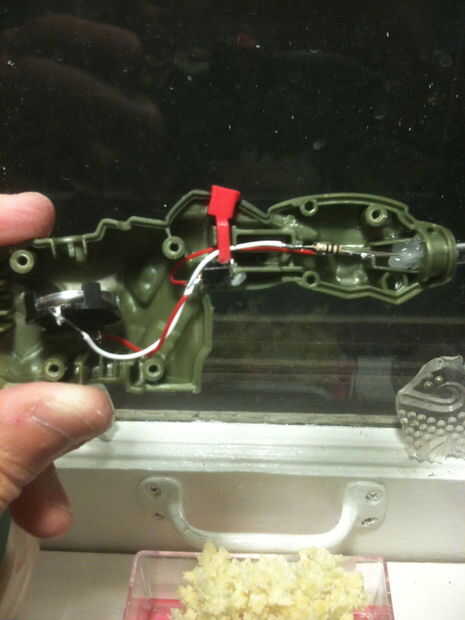

Lo sentimos no hay ningún diagrama de cableado. Este es bastante básico. Conecte el extremo positivo de la pila (o batería de vivienda si tiene suerte en su barrido) al interruptor, continuar con otro cable en el poste vecino de interruptor al LED. Conecté la resistencia directamente al cátodo. Desde el otro extremo de la resistencia nos llevó la corriente hacia el extremo negativo de la batería. Circuito completo. Después de que el émbolo de una prueba o dos hemos decidido fue lo suficientemente robustos para comprometerse a cerrar para arriba!
