Hackeado SCSI Hard Drive Cable para pantallas 128 x 64 con microcontroladores (1 / 4 paso)

Paso 1: equipo de

No entro en detalles acerca de los microcontroladores, porque estoy usando aquí una hélice, pero esto funciona bien para Arduino o cualquier otro proyecto de microcontrolador utiliza.
Sólo tenga en cuenta que voltaje necesita el pin de reset de la pantalla LCD no constantemente restablecer.  Algunas salidas de pin del microcontrolador son sólo 3, 3V
Esta supervisión empapado tiempo en mi resolución de problemas, finalmente até el pin reset (17 de la pantalla LCD) 5 V.

Para los equipos:
El microcontrolador elegido.

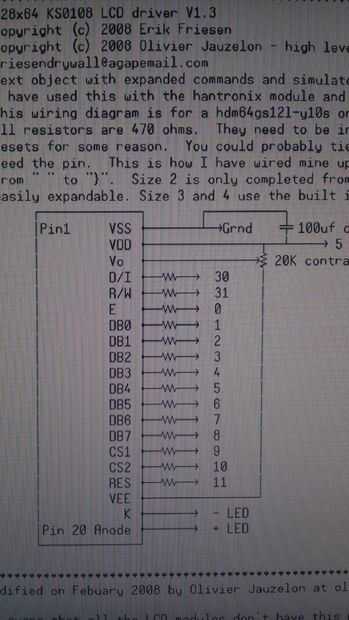

un esquema de las conexiones (esto vino de la hélice obex).

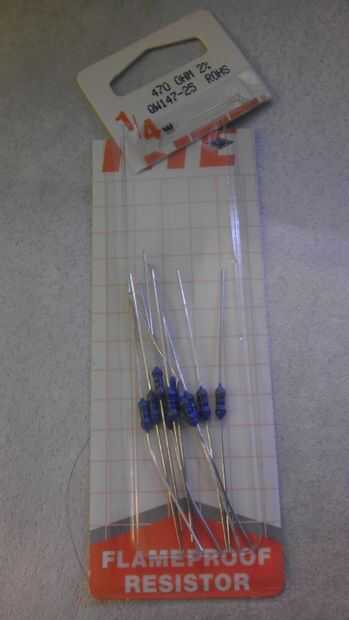

14 resistencias de 470 ohm

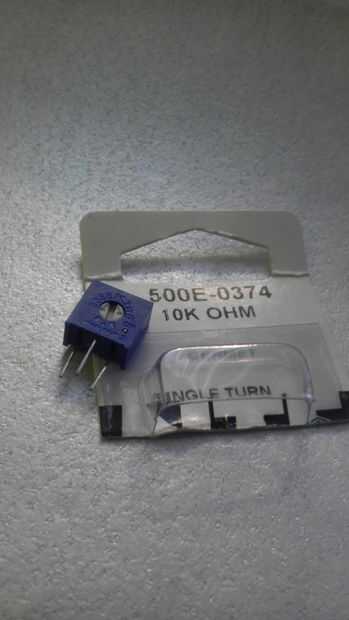

20k solo girar el potenciómetro (utiliza un 10 K y parece que funciona bien)
Cable de 40 pines SCSI con una media Rúbrica femenina.

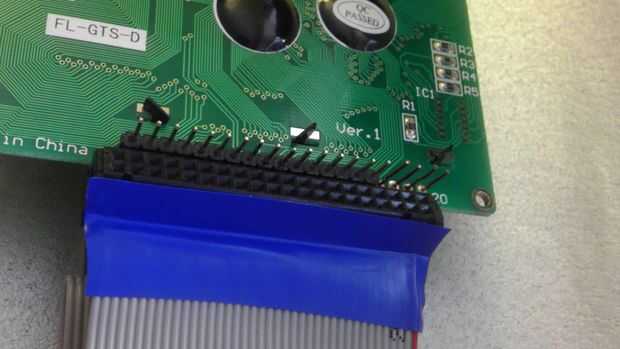

(preparación del cable con cinta adhesiva del mismo lado de cada título con cinta aislante, ver la imagen de cable para más detalles).

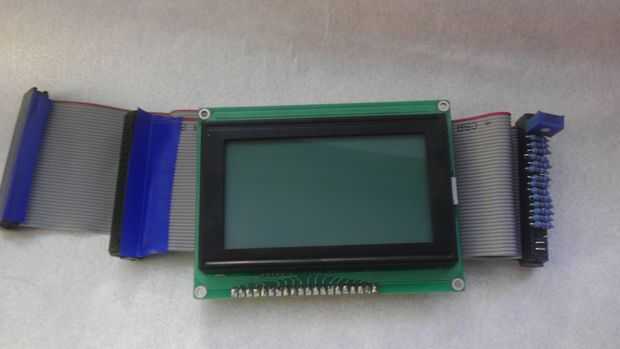

pantalla LCD de 128 x 64, yo ya soldado pasadores de encabezado para el LCD

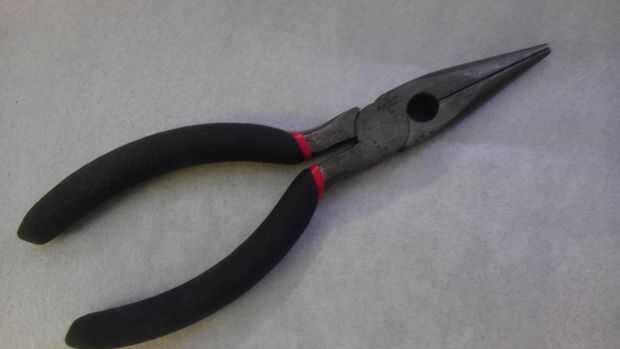

Algo para cortar alambre y cables de exceso y podría tener que tira de un hilo.   Estas pinzas de ruido con una herramienta de corte funcionada muy bien.
