Hackeado SCSI Hard Drive Cable para pantallas 128 x 64 con microcontroladores (2 / 4 paso)

Paso 2: Preparación de las resistencias.

Las resistencias atraviesan ambos fila para pernos de 4 a 17.  A continuación tengo fotos paso a paso para ver por resistencias.   Usted no era tres cables cortos para que tres resistencias no se corta.   Uso las sobras conduce para puentes en pins1, 2, 19 y 20.
Nota en el puente 2, necesita un puente más fino que normal porque usted tendrá que ajustar dos cables, uno para el puente y otro para este potenciómetro.

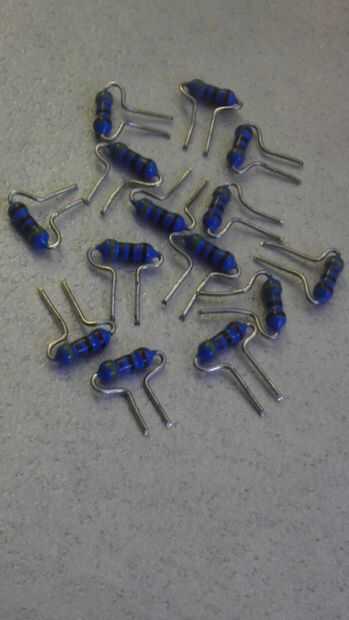

Este primer cuadro es el resultado final de tus 14 resistencias.

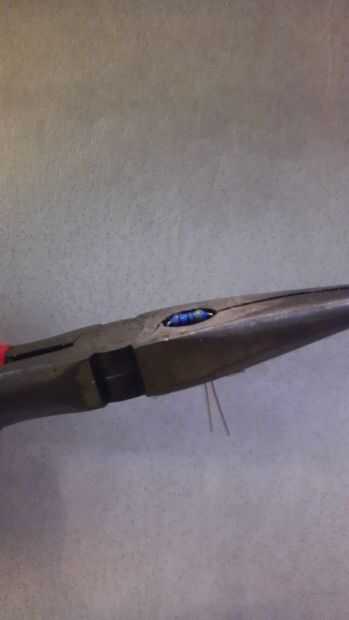

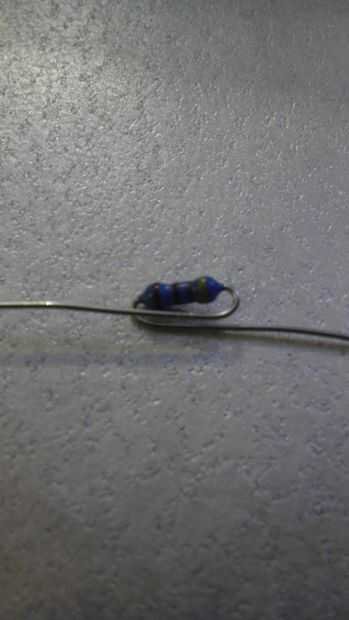

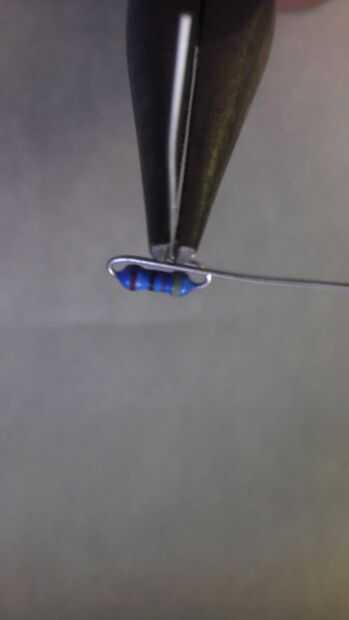

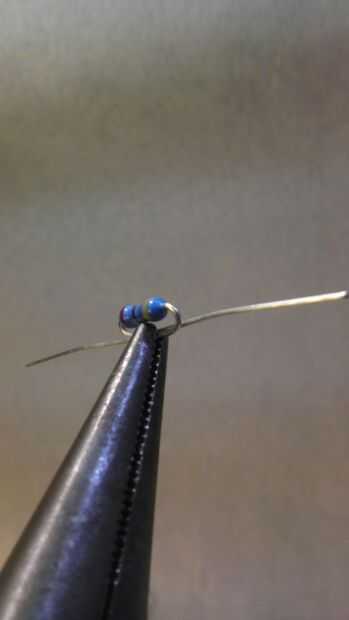

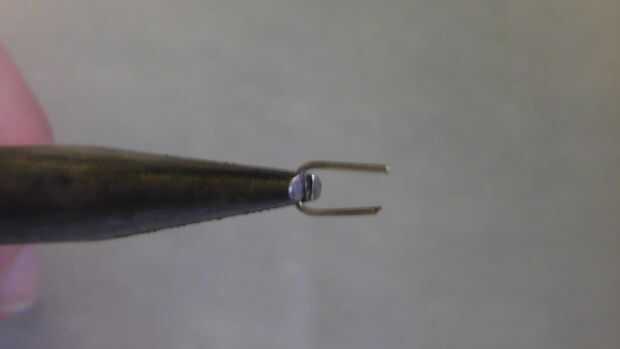

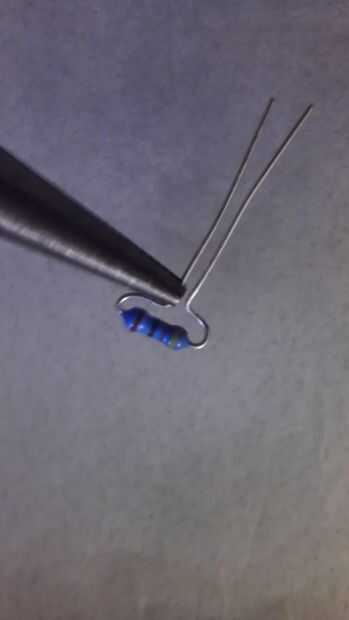

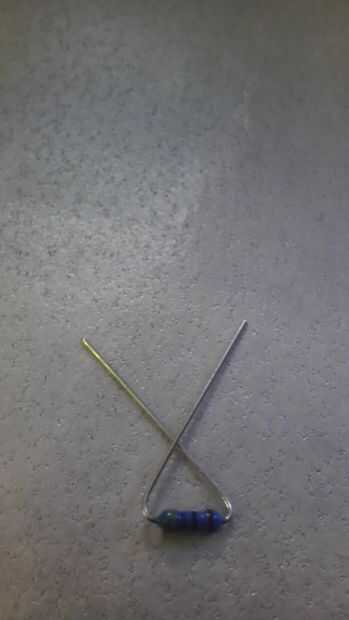

Las fotos son auto explicativas.

Cuando usted finalmente cuyt los extremos, guíese por el pozo de la herramienta de corte para lo profundo para cortar los cables.
