Paso 4: montaje
Para mí, el lado con cinta azul es donde se encuentra el microcontrolador.
La parte negra es el lado de mi LCD se encuentra.
También nota que hay un tat de fino hilo rojo recorre toda la longitud o el cable de cinta. Esto es una referencia.

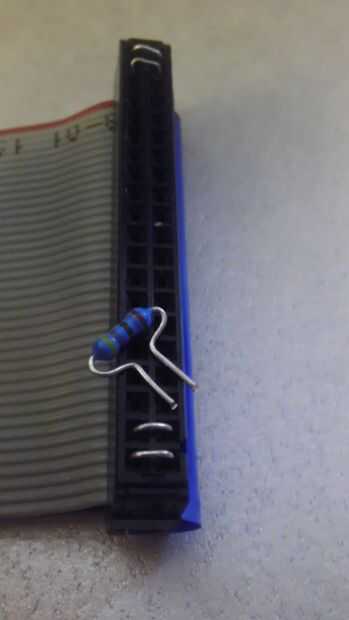

Para mí, esto es una referencia de donde se encuentra el pin 20. (La primera foto mostrará lo que estoy talkkng).
Pin 1, 19 y 20 deberían pins puente hicieron de los conductores de resistencia sobra.
Pin 2 tiene un puente más fino de una pieza más fina de alambre. (Tomé mina de un menor objetor con cables finos)
Los pines 3 y 18 se deben dejar vacíos por ahora.
Pines 4-17 deben tener resistencias a través de ambas filas.

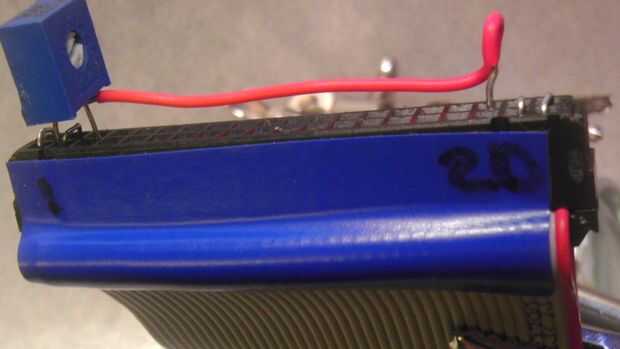

Último, debe añadirse el potenciómetro. la última imagen muestra cómo debe encajar con las resistencias quitadas para mayor claridad.
El potenciómetro se enfrenta hacia adentro. Esa es la única manera podría conseguir su perno de la media, o el brazo del oscilación de la maceta, en el pin 3.
Asegúrese de que su lado negro, el lado con la pantalla LCD.
Uno de los extremos del potenciómetro compartirá el agujero del perno 2 en el lado azul (el lado conectado a su controlador) con el alambre fino puente.
Con las resistencias y el potenciómetro con el cable de conexión conectado, ahora está listo para probar.
Después de algún ensayo y error en mi extremo, informe el diseño final aquí y es funcional.
Ahora puedo soltar esta pantalla LCD y cable a mi Arduino, Basic Stamp o viruta de propulsor.
