Como se trata de adafruit, es un contador que muestra el número de veces de que botón ha sido presionado. El abiertas líneas de la entrada-salida pueden ser conectadas con jumpers (pequeños pedazos de alambre) para producir un par de comportamientos diferentes.
Pero, con una sencilla interfaz paralelo conectando a un ordenador, puede ser una plataforma robusta para experimentar con la programación del microprocesador.
El sitio, [www.ladyada.net], que tiene todas las instrucciones y los foros de soporte para productos adafruit, tiene instrucciones para algún software simple hacks basado en ponyprog 2000, un programa para la comunicación con el microprocesador. El sitio también describe cómo hacer un conector de puerto paralelo simple para conectar el Digg Button al ordenador. La descripción es muy sencillo, pero requiere soldar el conector to el Digg Button. Esto no es propicio para hackear el botón Mostrar su warez.

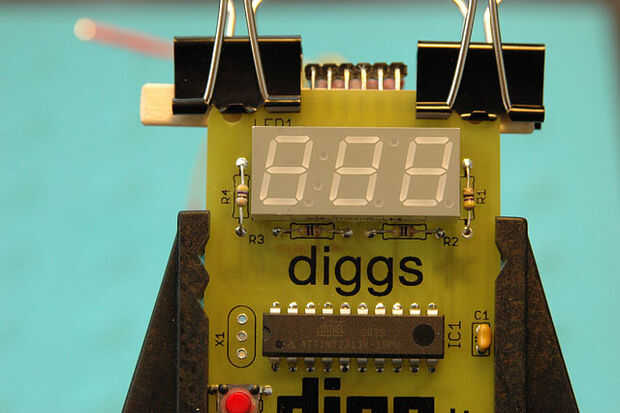

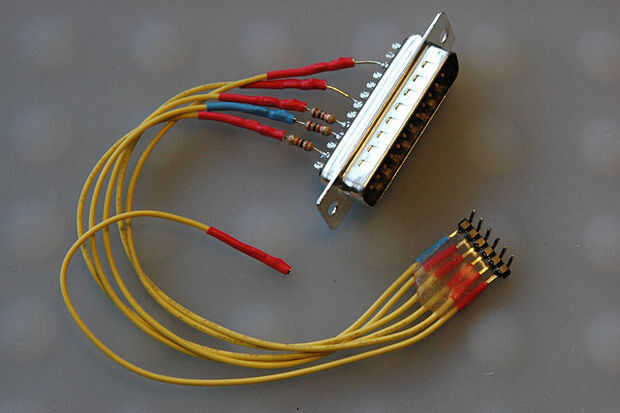

Por lo tanto, ya que me gusta mostrar lo que hago, he diseñado un simple conector clip que me permite fácilmente conectar y desconectar mi Digg Button para hackear. También he creado una versión modded firmware botón, que yo estoy llamando a diggX, que se puede cargar con este cable y puede sí mismo ser hackeado con ponyprog 2000.
Aquí está un vídeo de demostración que muestra el conector en uso y describe el hack de firmware:
Tiempo requerido:
Debería ser fácil de acabar esto en una hora
Fuentes:

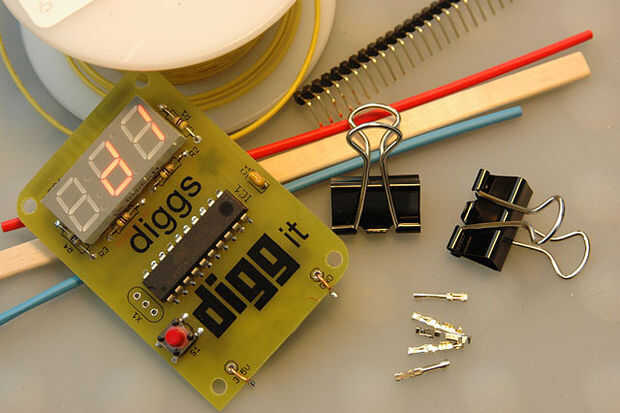

- (1) pin de ruptura ángulo recto encabezado tira con al menos 6 pines espaciados a. 1"(Jameco #686111--esta es una cabecera de 6 posiciones, usted puede ordenar varios, o conseguir uno más largo en caso de arruinara)
- (1) varios pies de #24 trenzado de alambre de gancho-up (Jameco #734405. Amarillo. Se trata de un rollo de 100' que es un poco excesiva. RadioShack tiene cable de conexión #22 que técnicamente podría funcionar, pero será un poco más voluminosos).
- (6) enchufe patillas (opcionales. Jameco #496421, estos son los más baratos. Puede obtener las versiones más caras con diferentes metales, pero estos parecen funcionar bien)
- (1) 8" o 1/16" calor encogen tubería (sólo 3" es necesario si no con los pernos del zócalo. Jameco #419127, negro)
- (1)-conector Sub D con terminales de soldadura (masculino o femenino, ver texto. Jameco #223010 para hombre, #223079 para la hembra.)
- (3) ~ 1 resistencias de ohm k (Jameco #690865, esto es para cantidad 100. Usted puede conseguir en sets de 5 de RadioShack)
- (1) epoxy de fraguado rápido (5 minutos o así, disponible en todas partes). Masilla de epoxy también funciona bien.
- (1) corto pedazo de "palillo de hobby", un par de pulgadas de largo
- (2) clips de la carpeta pequeñas (de cualquier fuente de oficina, 3/4" son de buen tamaño)
Los pines del conector de zócalo se utilizan en un extremo de los hilos del cable para que el cable puede ser fácilmente conectado a un puerto paralelo o el otro interfaz si es necesario--y, quitado más adelante. Si usted quiere, usted puede soldar los cables directamente--en este caso al conector D-Sub, obviando la necesidad de estos. Una de las ventajas de la utilización de las clavijas de enchufe es que si más adelante desea conectar el cable a un programador serial (funciona con mi AVRDragon muy bien), sólo puede mover los cables al conector serial sin soldar. Pero, es usted.

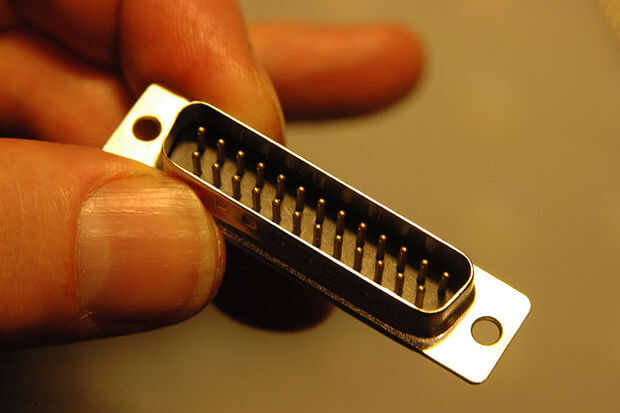

Si vas a conectar el cable directamente al puerto de su ordenador, probablemente necesitarás un conector macho. Por otra parte, no es muy conveniente. Siempre tienes que mirar alrededor detrás de su computadora para ver lo que está sucediendo con el botón. Por unos cuantos dólares, usted puede comprar un "directo" cable paralelo que se conecta en el puerto de la computadora en un lado y el cable de interfaz que está construyendo en el otro. Es lo que uso. Tiene conectores macho en ambos extremos. En ese caso, usted debe obtener un conector D-Sub "hembra" para que te enchufe en el cable.
Asegúrese de utilizar alambre trenzado, alambre sólido sería demasiado rígido y difícil de manejar (aunque él * le * trabajar técnicamente)
Herramientas (algunas de las cuales usted probablemente tendrá si usted construye el Digg Button para comenzar con):
- Cortadores de alambre
- Alicates pequeños (realmente usar alicates de joyería pequeña que recibí de una tienda de artesanía)
- Soldador y estaño (soldadura estándar electrónica thin-ish de 60/40)
- Secador de pelo (caliente) o pistola de calor para reducción de tubo
Opcional, pero infinitamente digno de su peso:
- Pelacables (utilizo el tipo muy simple que se muestra en las fotos y funcionan bien)
- Tornillo de banco pequeño proyecto (e.g. Panavised Jr.)
Supongo que sabes soldar. Si no, puede ver los videos de la NASA en su sitio de radiojove, http://radiojove.gsfc.nasa.gov/telescope/soldering.htm, que es un proyecto muy cool radio telescopio propio.
Ahora, suponiendo que has reunido todo, a la parte del edificio.
