Hackeando el Button de Digg con un Cable de interfaz desprendible (10 / 13 paso)

Paso 10: Conectar los cables al conector D-Sub

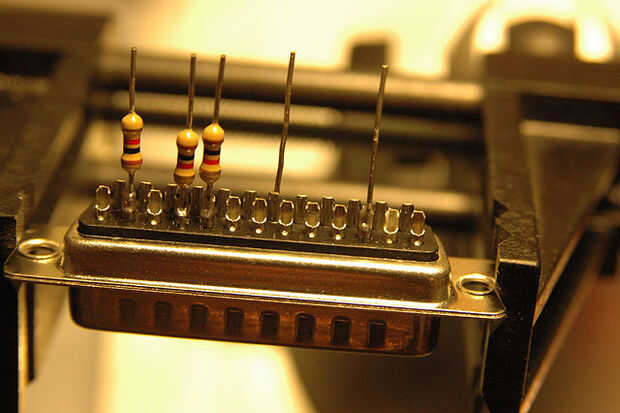

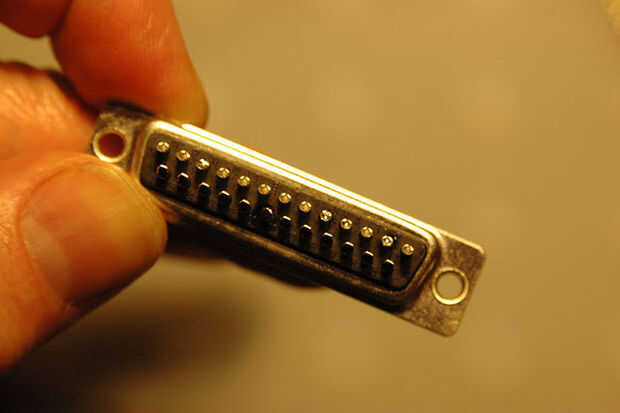

Es el último paso de la construcción para unir los cables de la jefe del pin de a D-Sub. Si ha instalado los enchufes de clavija, todo lo que tienes que hacer es los deslice sobre los alambres protuberantes de la D-Sub. Si usted está de soldadura directamente, entonces usted sólo coinciden con los cables y soldarlos.

Ojala, por ahora, el epoxi haya secado bastante para manejar. Si no, tomar un breve descanso y volver. Voy a ser menos sucio de esa manera.

Mediante nuestro esquema de letras desde antes el cable se conectan como sigue:

Jefe del PIN de "A" = no conectado
Jefe del PIN de "B" = Pin D-Sub 20
Jefe del PIN de "C" = 2 de Pin D-Sub (resistor)
Jefe del PIN de "D" = Pin D-Sub 11
Jefe del PIN de "E" = Pin D-Sub 5 (resistencia)
Jefe del PIN de "F" = 4 de Pin D-Sub (resistor)
