Hackeando el Button de Digg con un Cable de interfaz desprendible (11 / 13 paso)

Paso 11: Conectar todo

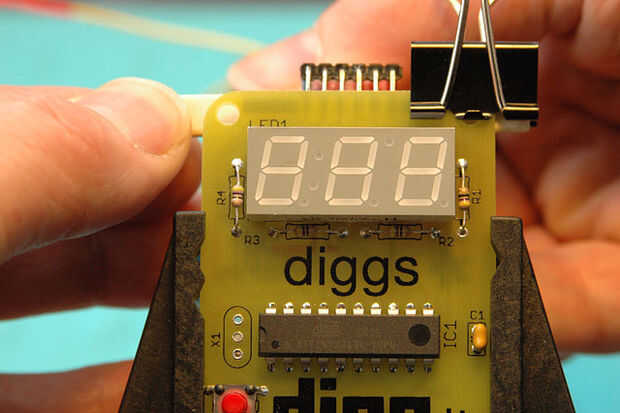

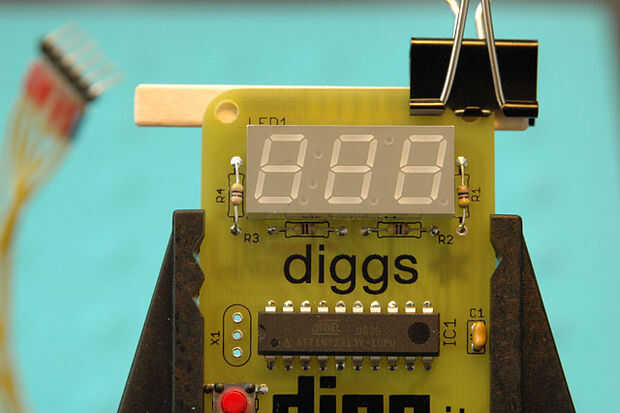

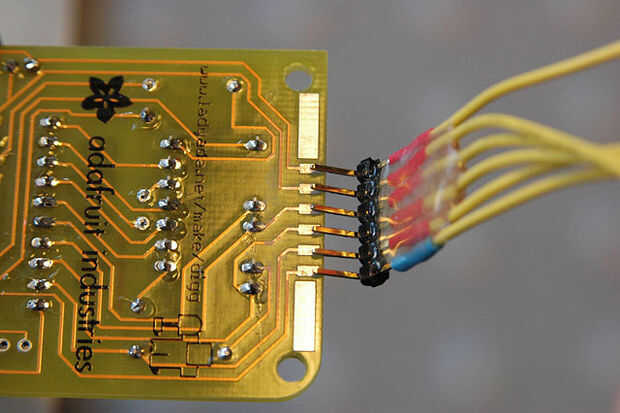

Puede ver el video (y mira las fotos adjuntas) para ver cómo el conector es realmente conectado a la placa de Digg Button. El "palo de hobby" se utiliza con los clips binder para sujetar el conector contra la placa de circuito. Probé varios métodos y este fue el más confiable. Creo que funciona mejor si las puntas de la cabecera pins descansan en el tablero de Digg la soldadura almohadillas en lugar de los deslizarse más lejos.

El proceso básico es:

• Clip el palo de un lado a la parte posterior de la placa de Digg Button sobre las almohadillas de soldadura.
• Deslice el conector entre el palo y las almohadillas de soldadura asegurándose que las clavijas y las almohadillas hasta la línea
• Clip al otro lado de la palanca para ejercer presión sobre el conector

Es bastante fácil, pero puede tomar un poco de práctica.

Una vez conectada la placa, enchufe el conector D-Sub al puerto paralelo o el cable.

Como era de esperar, si algo comienza a fumar (altamente improbable), desconectar las cosas rápidas!
