Hackeando el Button de Digg con un Cable de interfaz desprendible (1 / 13 paso)

Paso 1: Preparar el conector 6 pines

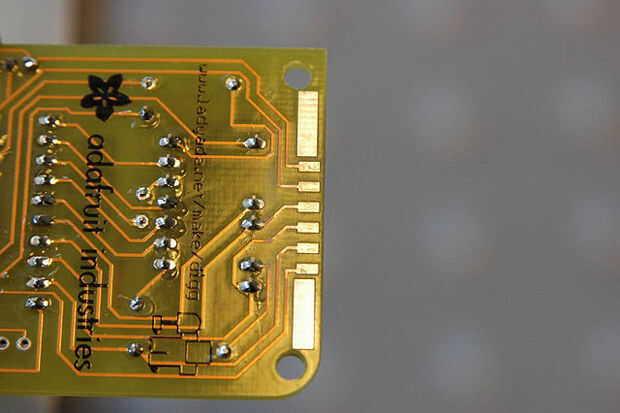

Si te fijas en la parte posterior de la placa de circuito Digg Button, verás seis almohadillas de conector pequeño en la parte superior. Esto es donde se conecta el conector. Resulta que se espacian los centros pad. 1" aparte que es uno de los espacios del tablero estándar. Que es afortunado para nosotros, porque las cabeceras pin pins también espaciados a. 1".

Para hablar sobre las almohadillas de conector en el circuito más fácil voy a asignar las letras A-F a las pastillas. Si la parte posterior de la Junta es hacia usted hacia la derecha, el botón en la parte superior es "A", el próximo es "B", etc. hasta la almohadilla en la parte inferior, que sería "F". Nota: estoy hablando de las almohadillas poco que realmente están conectadas al circuito, no los grandes cojines amplia que ir en ninguna parte.

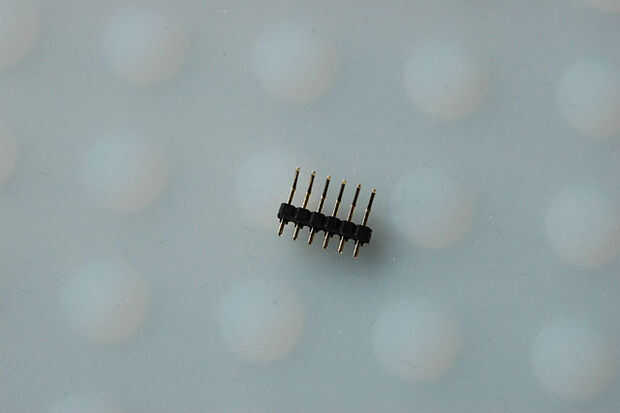

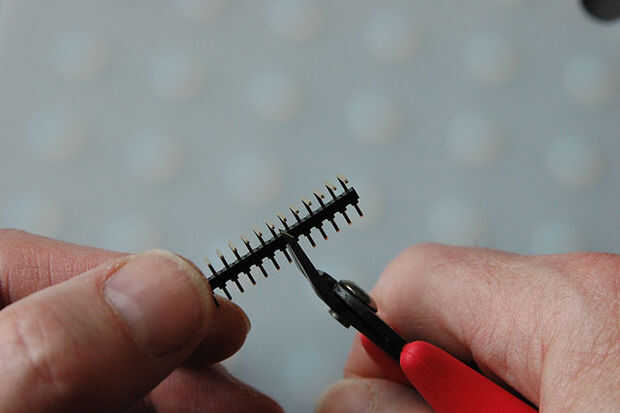

De todos modos, usted puede tener un jefe del pin de ángulo recto que tiene más de seis pines. Técnicamente, sólo necesita cinco pines para conectar el conector D-Sub, pero creo que es más fácil evitar errores en el recorte de la cabecera de su Digg Button para usar todos los seis botones. En este caso, necesita romper (o clip de) una sección de seis pines para el conector.

Las patillas de la cabecera se recortará a la junta con la parte del ángulo recto del tablero y el otro extremo de las patillas hacia atrás de la Junta. Aviso que es el "A" pin, pin de "B", etc..
