Hackear el Snap circuitos Rover (3 / 7 paso)

Paso 3: El puente de H

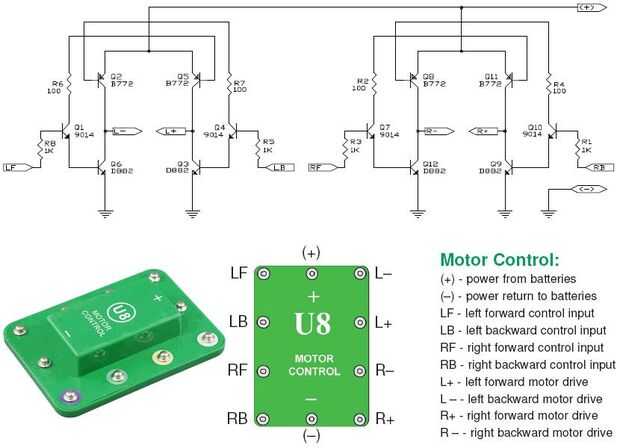

Este es el Snap circuitos Control Motor IC o puente en H. En la parte superior de la figura se puede ver el esquema electrónico del bloque de Control del Motor. En la parte inferior izquierda puede ver una imagen del bloque. El centro inferior se muestra que la función de cada complemento para el bloque y en la parte inferior derecha está una descripción de cada complemento lo que hace. Circuito puente H integrado (IC) es fácil de usar, simplemente aplicando energía a un pin determinado también llamado "ajuste el perno alto" para impulsar un motor en una dirección. El poder de corte a eso perno y aplicar energía a otro pin conducirá el motor en la dirección opuesta. Los circuitos dentro del ICs puente H es un poco complicado, por lo que la mayoría de la gente se decide utilizar un puente H IC en vez de construir el circuito se. El IC de Control del Motor también ayudará a evitar accidentalmente enviar 9 voltios de la batería del vehículo a través del PICAXE y freírlos.

Fuente imagen: http://www.elenco.com/admin_data/pdffiles/SCROV10.pdf
