Hackear el Snap circuitos Rover (5 / 7 paso)

Paso 5: El circuito de Robot

Vamos a construir el circuito para el robot.

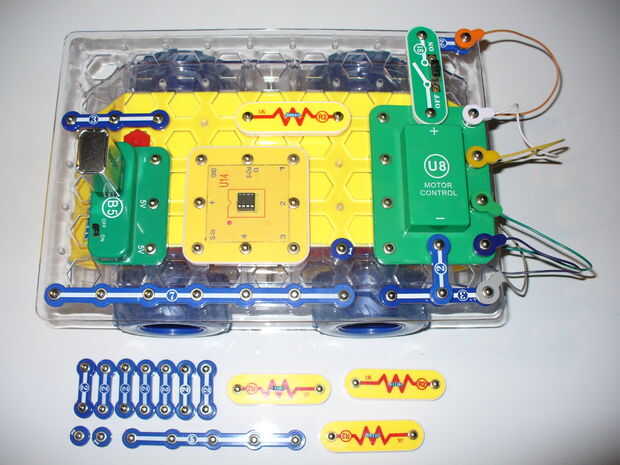

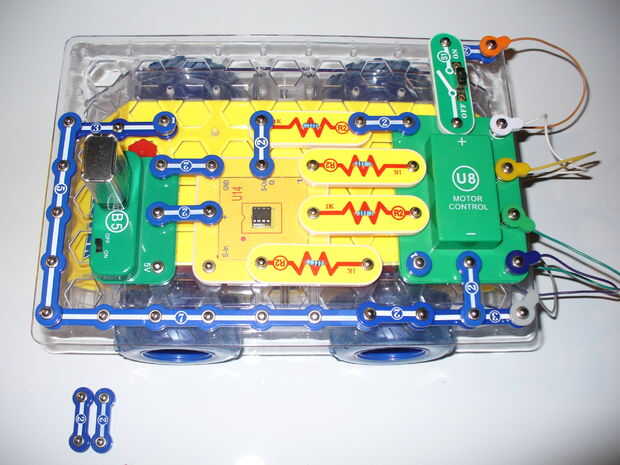

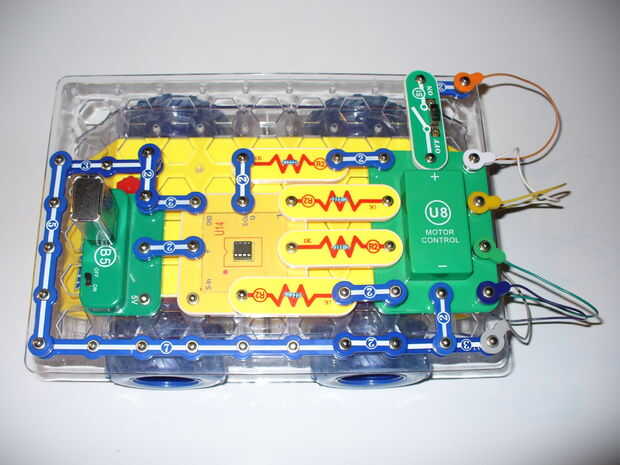

Construir el circuito que se muestra en la figura 1. Si quieres diseñar tus propios circuitos Snap diagramas ir a http://www.snapcircuits.net/learning_center/designer ver las fotografías para la construcción paso a paso.

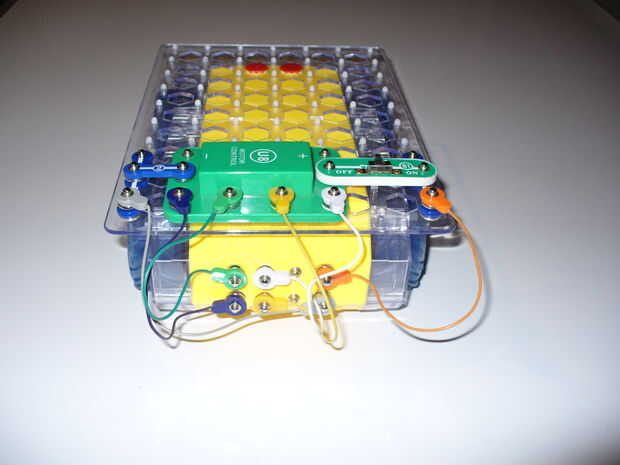

Reconocerás el bloque regulador de potencia (B5), lo PICAXE (U14), el bloque de puente H (U8, con la etiqueta "Control Motor") y los broches de presión en la parte trasera del rover. Usted también notará algunos componentes nuevos. Además de los conductores de complemento y los cables de puente, te darás cuenta 4 1 K resistencias de ohm.
