Paso 1: Cómo invertir un circuito
1. en primer lugar tomar una foto de la parte delantera y trasera del circuito.

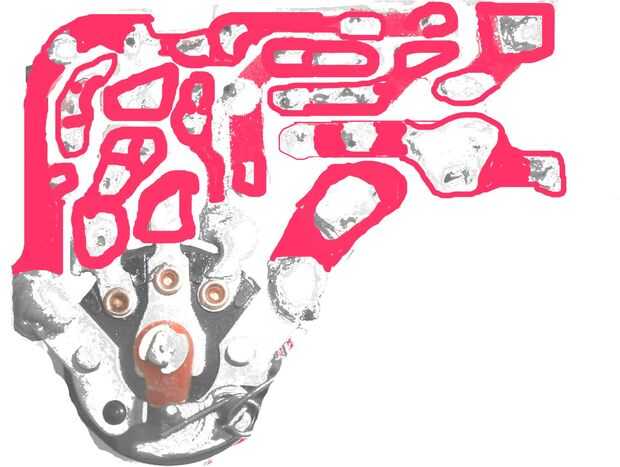

2. trace el diseño de pcb en la parte posterior utilizando un programa gráfico como photoshop. Intente usar primero la herramienta "cubo de relleno". Si eso no funciona color a mano.
No el color la entera disposición del PWB. Dejar las zonas donde una soldadura se pone de manifiesto, por lo que puede averiguar la pata del componente que va donde.

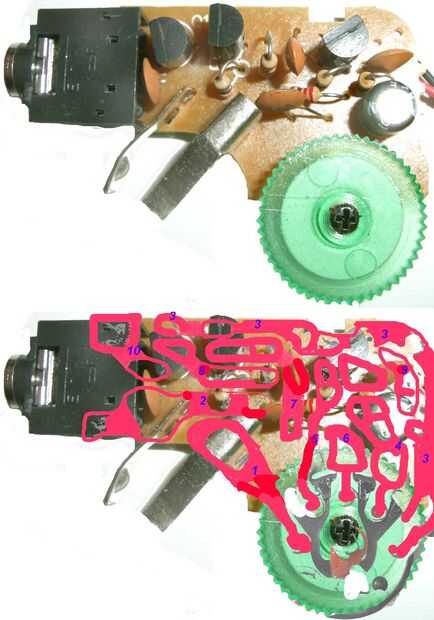

3 copiar el diseño de pcb se hace y se pega encima de la imagen frontal del dispositivo. Flip horizontal y ajustar la escala y posición para que el rastro es súper impuesto exactamente encima de los componentes (véase el cuadro a continuación).

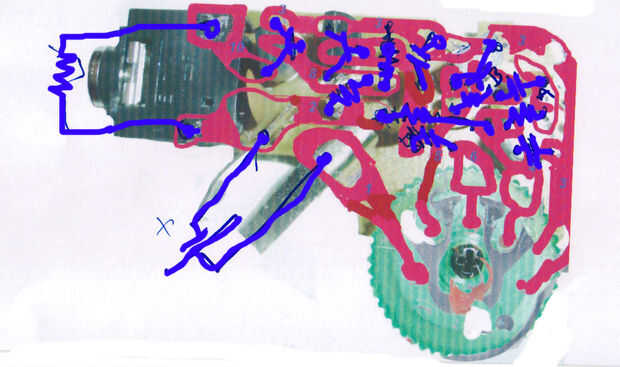

4 luego comparando las diferentes imágenes y mirando el circuito real, dibujar en símbolos de los componentes de nodo a nodo. (ver última foto).
5. a continuación, es necesario un circuito de elaboración de programa para reorganizar el circuito áspero que dibujaras a mano (ver siguiente paso).
Los componentes de la cuenta. Usar la cuenta como una suma de comprobación cuando usted reconstruir el esquema. Es fácil olvidarse de algo.
