Paso 33: Así que ¿de qué sirve esto hace me?
Ahora usted puede construir un "insecto muerto" programación adaptador, como en la foto. Usé un cable de ratón viejo para esto. Es delgada y flexible y tiene cuatro alambres aislados y un escudo, que para el cable de tierra.
Si dejaste bastante de las patillas en el chip que se pega hacia fuera, usted puede deslizar este adaptador sobre el chip para cambiar el código.

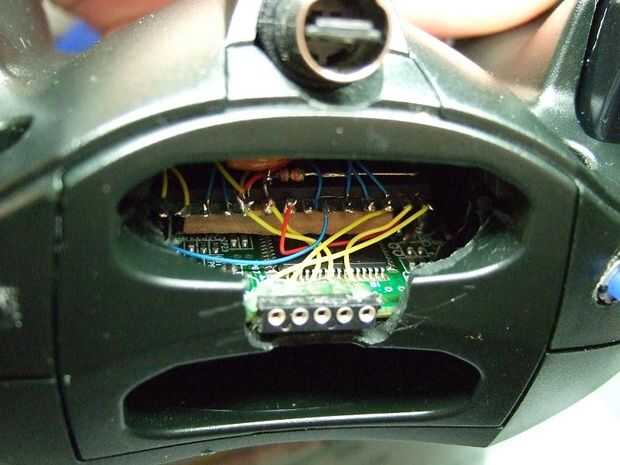

Ver foto 2: puesto que esto requiere realmente abrir el controlador, te recomiendo agregar un puerto de programación dedicado realmente a su controlador. Este es un proyecto diferente, pero la idea es la misma. Ruta a las líneas de programación en algún lugar más accesible.
En este controlador particular, he instalado un microcontrolador 28 pines que tiene entrada y salida de acceso a casi todos los botones e incluso algunos de los controles del pad y stick. Tuve que eliminar completamente el puerto periférico inferior, para hacer la habitación. También puse un conector breakaway derecha en el controlador (ver parte superior de la foto).
