Hackear mi coche de RC con Arduino y Android Smart Phone (4 / 6 paso)

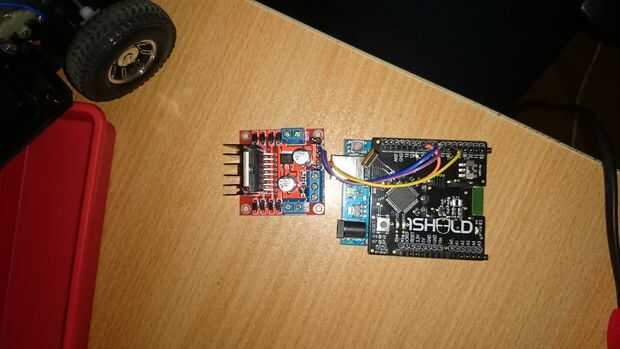

Paso 4: Arduino, 1Sheeld y H puente

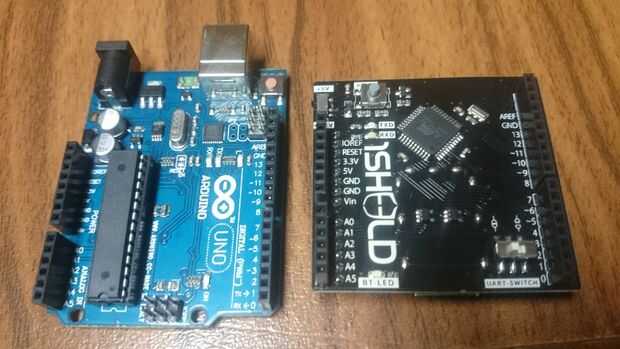

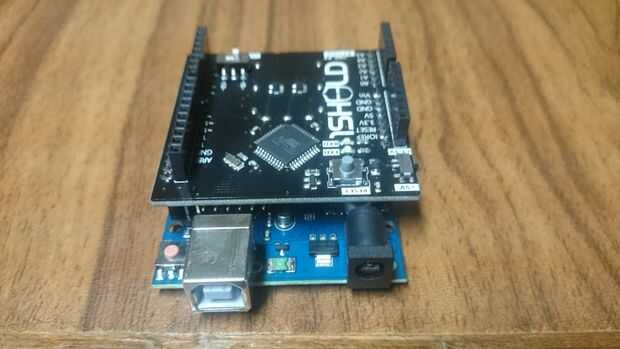

1-conectar 1Sheeld en la parte superior la placa de Arduino.

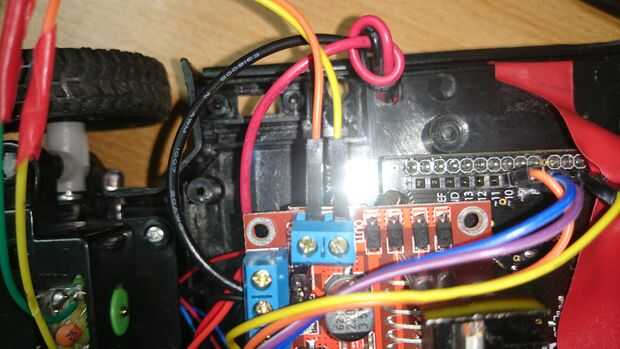

2-Conecte el puente en H con 1Sheeld

EN 1 de conectar en puente h "cable amarillo en la imagen" al perno 6 en 1Sheeld.

Conecte en 2 en puente h "cable de color naranja en la imagen" al pin 11 de 1Sheeld.

Conecte en 3 en puente h "cable violeta del cuadro"al pin 9 en 1Sheeld.

Conectar en 4 en puente h "cable azul en la imagen" al pin 10 en 1Sheeld.
