Paso 11: Conexión de la tierra
![]()
![]()
![]()
![]()
![]()

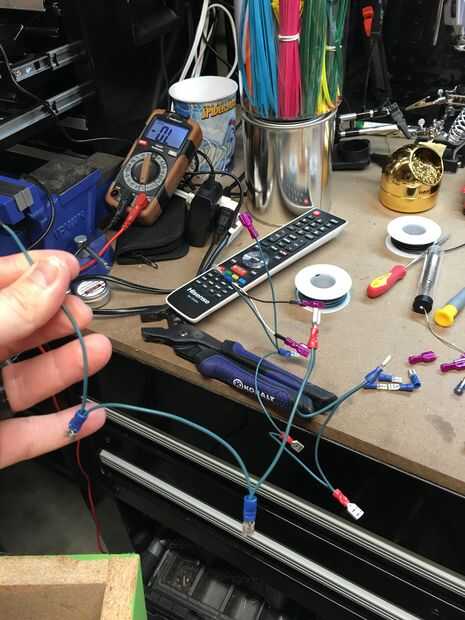

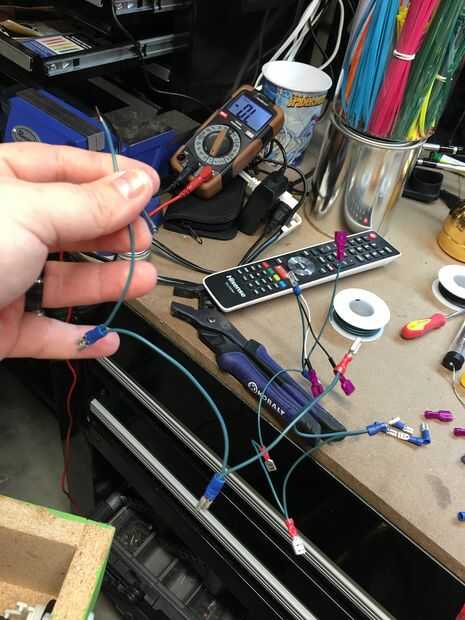

Ahora ya casi terminamos. Lo que hice para la tierra fue que yo Margarita les de un hilo, realmente recomiendo esto en lugar de soldar los 24 cables a la Junta, con este método utiliza un hilo por el botón (12) y luego una cadena de Margarita con 12 conectores hembra. Básicamente Conecte el cable de una tierra que soldar a la tarjeta a un conector hembra e inserte otro cable en el conector antes de que le prensa esta 10 veces y la última que acaba terminar con un conector y debe tener un cable con 12 hembras vamos a llamar a esto un harén (esto es ilegal a menos que usted vive en el Medio Oriente o eres un mormón tratando de mostrar con TLC). Alternativamente podría terminar la cadena pasando lo vuelta alrededor y conectarlo a otro punto de tierra en su controlador PCB pero creo que es necesario pero puede ser seguro si no confías en tus habilidades de soldaduras.
Y también podría utilizar dos cables por botón y soldadura mucho más pero realmente desalientan si utiliza una almohadilla muy barata y una pistola de soldar muy potente y pesada como dos veces más posibilidades de tirar cables en la placa y crear problemas por sí mismo.

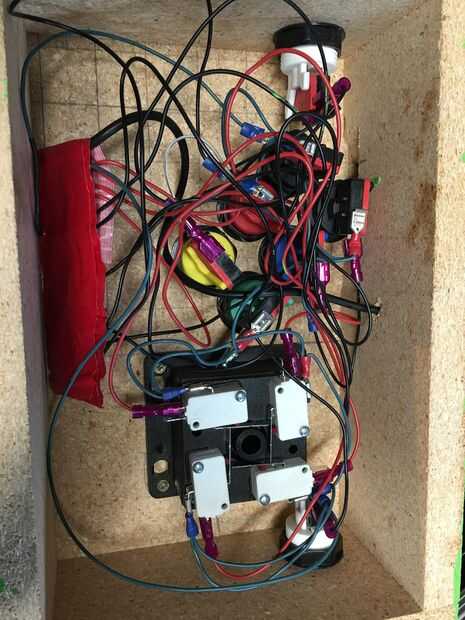

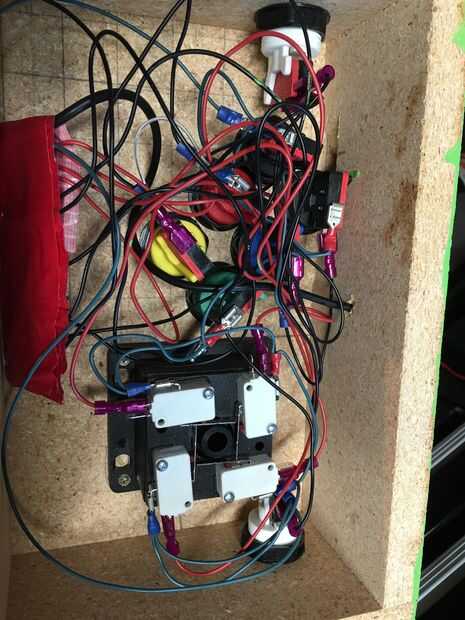

Si va a salir la parte inferior de este expuesto entonces realmente debe tratar de manejar los cables mejor de lo que hice para que se vea bastante, usted puede utilizar ataduras, condensadores de ajuste o algo para mantener las cosas ordenadas allí, no hice un buen trabajo con la administración de los cables porque espero completamente mía morir vírgenes, así que no creo que nadie nunca pasará allí otra vez.
