Paso 3: Bosquejo y cortar algunas pestañas de extracción

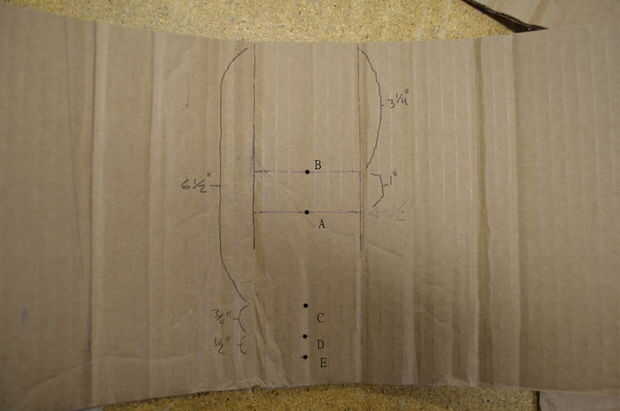

Medir la mitad de la altura de la inserción y marque como punto A. Mida tres cuartos de una pulgada y marcar el punto B. En el punto B, trazar una línea paralela a la parte superior e inferior de la inserción. Se trata de la línea de doblez para la lengüeta. Nuestro objetivo es que la pestaña pegar encima de una pulgada por encima de la inserción, que en un plano material como papel significaría que mediría hasta media pulgada, pero cuando se utiliza un material más grueso como cartulina perder cierta distancia en el redil, así que un poco de material extra que se construirá en los cálculos.
Ahora, medida desde la parte superior de la estufa a la línea de doblez. Medir la misma distancia de B hacia abajo hacia la parte inferior del parte movible y marca un nuevo punto C. Este punto indica donde la lengüeta y la parte superior del inserto tocará una vez la ficha consigue doblarse hacia la parte superior del inserto.
Medir tres cuartos de una pulgada hacia abajo del punto C y hacer otra marca D. El espacio entre C y D será la altura del agujero del dedo de nuestra ficha medida otra media pulgada abajo de D y marca E. E será la parte superior de la ficha una vez que se dobla para arriba. Si todo ha ido aproximadamente al plan, debe tener sólo un poco menos de pulgada de espacio entre la E y la parte inferior de la inserción.
Vale. Dibuja un círculo para el agujero del dedo usando los puntos C y D como la parte muy superior y muy inferior del círculo. Haciendo referencia a ese círculo, dibujar el contorno de su lengüeta para que la ficha se extiende desde E hasta la línea de doblez que trazamos por el punto B.
Cuando se los dicen una imagen vale 1 mil palabras, ellos no estaban bromeando.
Usando un cuchillo del exacto, recortar el contorno completo de la ficha excepto la línea de doblez. La línea de doblez es la única cosa que mantiene la ficha adjunta a la inserción. Asegúrese de que el corte va por la parte inferior de la cartulina y asegúrese de proteger la parte superior de tu mesa colocando un trozo de cartón debajo de la pestaña que está cortando.

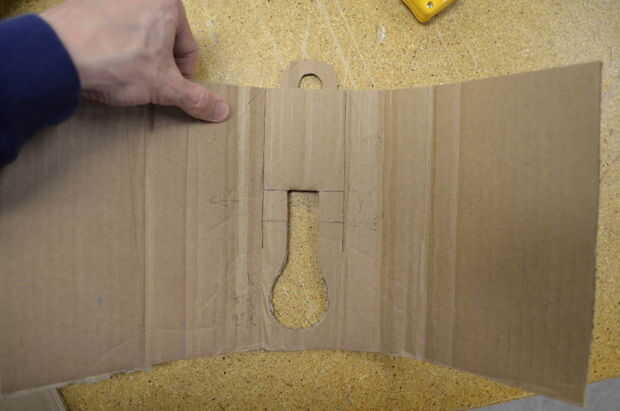

Una vez que haya completado el corte, doblar la ficha a lo largo de la línea de doblez hacia la parte superior del inserto. El agujero del dedo debe ser visible sobre la parte superior del inserto. Es mejor cortar poco profundas y su pliegue Haga primero una prueba ya que no desea que su ficha a manera para arriba sobre el borde del inserto. Es fácil de ajustar la ficha para que sea más largo. Acortar la ficha no es tan fácil.
Una vez que ha cortado la primera lengüeta, repita el proceso en la segunda pieza de cartón. Para eliminar la medición para la segunda pieza, sólo apilar sus dos pedazos de cartón encima de la otra y trace la puedes cortar con el cuchillo del exacto, transferir la línea a la pieza de fondo que luego se puede cortar.
