¿Hackear tu coche (2 / 11 paso)

Paso 2: Hacer: piezas

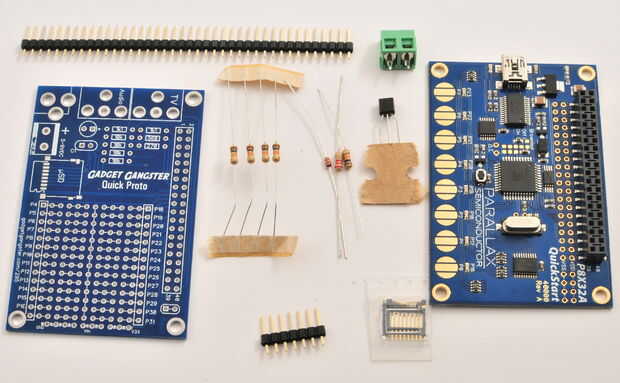

a continuación se muestran las piezas que necesitará para construir su propio coche Kracker - también ofrecemos un kit que incluye todo lo que necesita aquí mismo.  El kit también viene preprogramado e incluye un hardware de montaje y cable USB.

Lista de piezas

  • P8X32A + rápido Proto
  • Cantidad 47: Cabezales de perno
  • Resistencias;
    • 1 x 22 k ohmios, 1/4 vatio resistencia
    • 5 x 10 k ohmios, resistencias de 1/4 Watt
  • Diodos;
    • Diodos 1n4148 x 1
    • 1 x 2n3904 BJT Transistor
  • Ranura para tarjeta SD (Hirose MS-3D-SF)

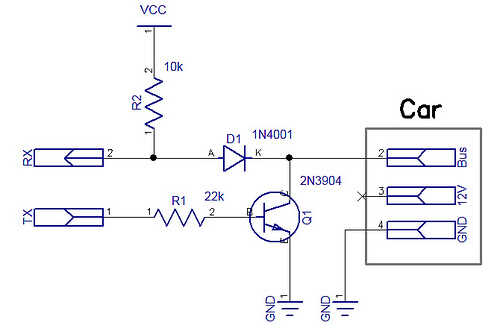

El kit viene preprogramado, pero si vas a compilarlo mismo, puede tomar el código fuente aquí.  Aquí es el circuito que vamos a construir;


Asegúrese de que tiene todo lo necesario, calentar el soldador y continuar al siguiente paso
