Paso 3: Hacer: Asamblea

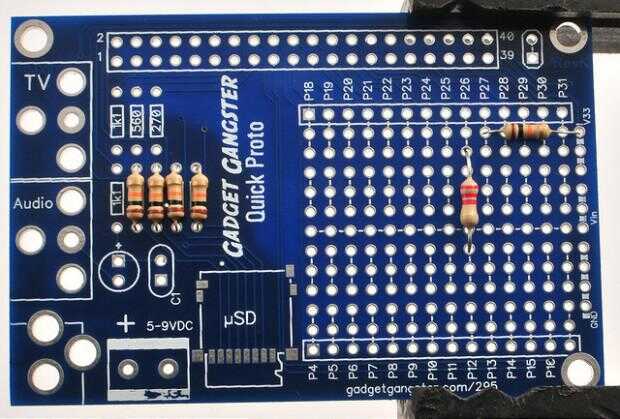

Guardar los cables extras como les recorte cada resistor.

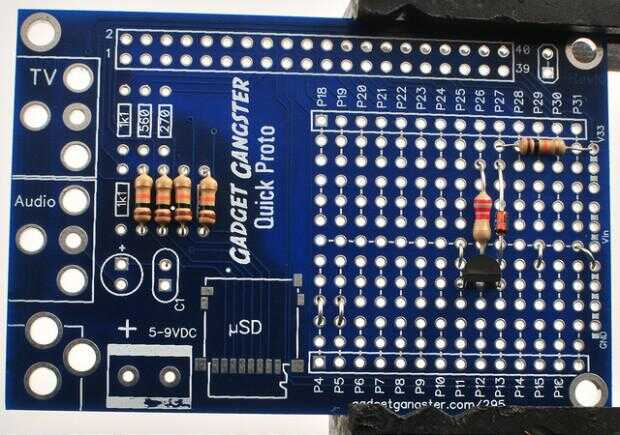

El diodo y el transistor - nota la raya negra en un lado del diodo. Ese lado apunta hacia abajo, como se muestra en la foto. El lado plano del transistor apunta hacia abajo, también;

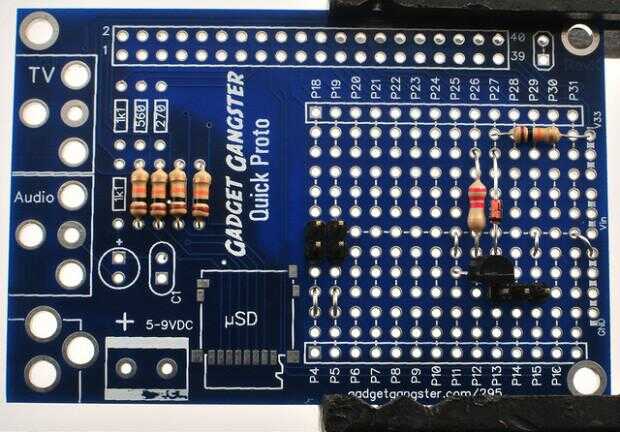

Usando el cable extra de las resistencias, añadir 5 puentes a la Junta, he marcado los en la foto
Agregar los conectores de audio y bus;

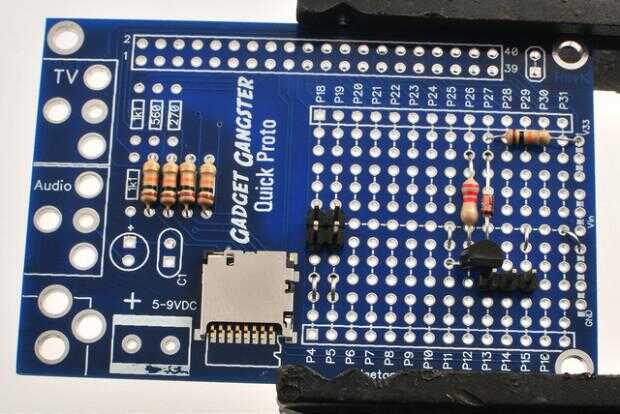

Ahora la ranura para tarjetas microSD - tenga en cuenta que no tienes que añadir esto a menos que quieras las características de audio jukebox.

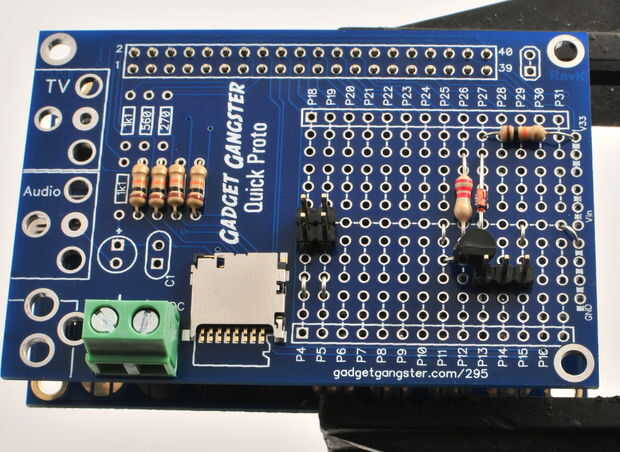

Ahora el conector de alimentación y por último la cabecera. Es más fácil introducir los pasadores de encabezado en la Junta de P8X32A primero poner su placa Proto rápido en la parte superior
Montaje de todo hecho. Vamos a probar hacia fuera!
