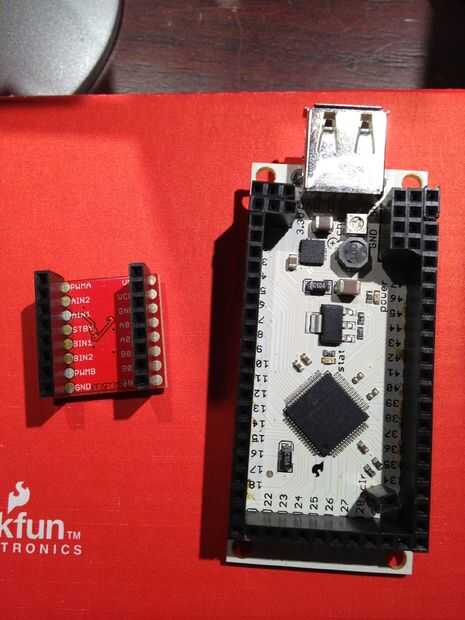

Paso 2: Preparar el IOIO y las tarjetas de conductor del Motor
Sparkfun tiene "Breakaway" headers hembra en tiras de 40 por $1.50. Por desgracia no son realmente "Breakaway", son un funcionamiento sólido de 40, por lo que para utilizar la función "Breakaway" tienes que usar un cuchillo o una Dremel. Sparkfun vende también estilo suizo máquina Pin snap-off femenino encabezados que son más caros en $3,95 para una franja de 30, pero más fácil de preparar.

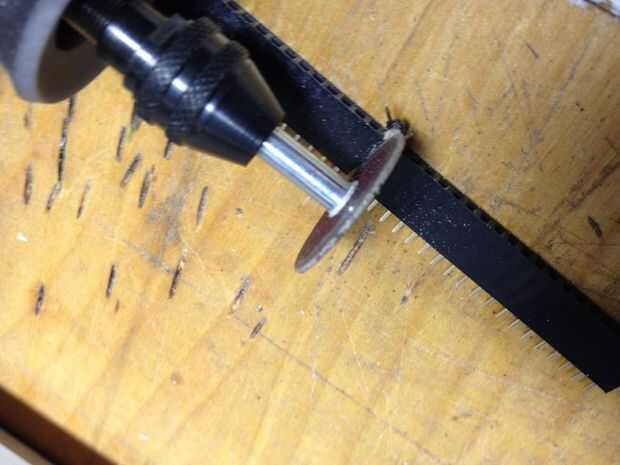

Fui con la "escapada" y marque la longitud desee a continuación utilizar una Dremel para cortar a través el siguiente encabezado, presentación hacia abajo el borde plano con el fin de la rueda de corte.
He probado usando una Panavised para sujetar la placa, pero es más fácil simplemente voltee el IOIO con los encabezados en posición plana en el espacio de trabajo. Como para soldar, esta fue mi primera incursión en la soldadura de PCB, y me sorprendió lo fácil fueron los pernos soldar en y rapidez fue, sobre todo porque finalmente invertí en una soldadura buena estación, un Hakko FX-888 - muy recomendable! Le sugiero leer un poco si eres un principiante, he usado "de soldadura es fácil" de MightyOhm.com cómico del libro que es excelente.

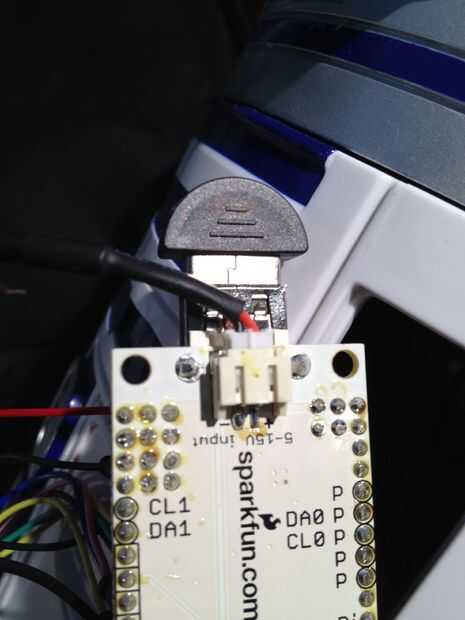

Además de los encabezados, para entregar más de 5V a la IOIO, tienes que soldar un conector JST a la parte inferior, luego hacer un JST--> cable de 9V para conectar a la batería o utilice un JST--barril conector cable con un conector de barril--> cable de 9V.
