Hackear tu iGo Universal adaptador de alimentación (1 / 4 paso)

Paso 1: El iGo conector

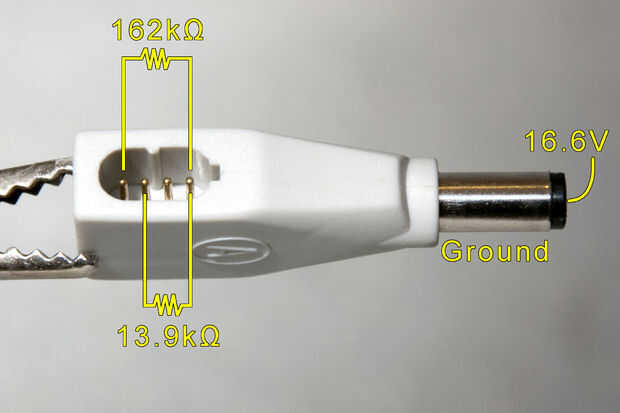

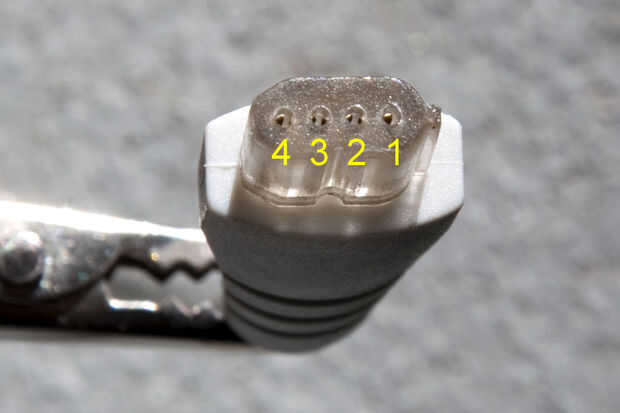

iGo decidió utilizar un conector de 4 pines para sus consejos. Después de un sondeo del conector y de mi consejo con mi multímetro, era evidente que los dos primeros pines son tierra y energía, conectados directamente a los contactos del jack de barril. Los dos últimos pines son para ajustar el voltaje y límites de corriente de la fuente de alimentación. La punta conecta a cada pin del límite a tierra a través de un resistor cuya resistencia determina cuán alto es el límite. Mi Consejo (yo solo tuve uno a medida) tenía 13.9kΩ en el pin 3 y 162kΩ en el pin 4. Enganchando a diferentes valores de resistencias, pude ver la salida del cambio.

Parece que del Pin 3 es el límite de tensión, y Pin 4 es el límite de corriente.

PIN 3 puede tener una resistencia de cualquier parte de 2.5kΩ hasta el infinito (abierto). 2.5KΩ establece el voltaje 24.5V y abierta es de 15V. Cualquier resistencia en el medio puede ser elegido para obtener el voltaje deseado en ese rango. Mi 13.9kΩ punta dice el adaptador para poner hacia fuera 16.6V para una portátil Thinkpad.

El pin 4 es un poco más difícil de medir, ya que los límites actuales requieren que usted realmente dibujar tanta corriente. La punta tenía 162kΩ en él, que probablemente correspondían a un amplificador o dos. Realmente encontré un artículo en Neripedia sobre alguien más cómo configurar un adaptador iGo y tiene las resistencias enumeradas que midió de 9 puntas que tiene. La única diferencia es que él enumera las resistencias límite corriente como voltaje límite resistencias y viceversa.
