Paso 1: Quitar el tope mecánico - perfore la cubierta de la caja inferior
Dar instrucciones basadas en los parámetros dimensionales de Hitec HS-300. El procedimiento es el mismo para cualquier servo tipo. Te recomendamos leer el post entero antes de empezar. Así que vamos a volver a empezar, ¿vamos?
-Abra su servo hobby, eliminar la electrónica de control, potenciómetro de retroalimentación y tope mecánico en el engranaje de salida del servo.
-Nuevos cables en cables de motor servo de la soldadura.

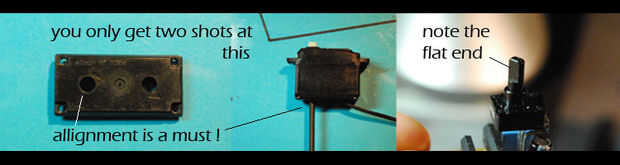

-Taladre dos agujeros de 4,9 mm en la cubierta inferior del servo. Estos deben estar ubicados longitudinalmente a lo largo de la línea de centro y 9,5 mm de cada extremo (esto se aplica en el Hitec HS-300 y también es cierto para muchos servos estándar pero dependiendo del tipo de servo puede haber diferencias). El hilo de rosca M4 salen del cuerpo del servo utilizando uno de estos dos por lo que este orificio debe estar ubicado directamente debajo del centro de rotación del engranaje de salida del servo. Tener mucho cuidado ya que esta alineación es muy importante! Si no entiendes bien que tendrás que usar un servo nuevo! Más precisa, cuanto más durará su servo.
/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen: 0 cm; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}
-Medir las dimensiones del eje giratorio del potenciómetro en electrónica original del servo, tenga en cuenta la geometría en general. El eje debe ser aplanado justo en la punta para impedir que una vez insertado en el engranaje de salida del servo de rotación libre.
