Paso 5: Preparar el cilindro actuador - 3

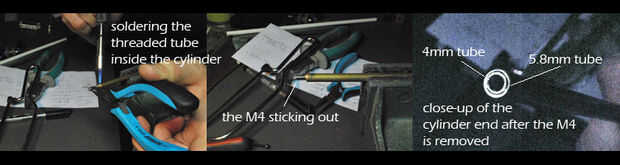

-Encender la antorcha de la llama, tome el tubo de 4mm roscado (sujetándolo por el tornillo) y moverlo en el extremo soldado de tubo de cobre de diámetro 5,8 mm que todavía debe ser instalado en el vicio. Usando la antorcha de la llama de calentamiento ambos tubos y cuidadosamente Inserte el 4mm roscado de la tubería interior de 5,8 mm de la tubería hasta es totalmente interior. Utilice un par de pinzas y coloque el tubo de cobre sujetando el extremo del tornillo que sobresale. Mantenga el tubo roscado nivelada dentro del tubo de 5,8 mm hasta que la soldadura se instala. Si no tienes una antorcha de fuego utilice una vela, el soldador y su paciencia:). Quite el tornillo. El resultado final será el cilindro de su actuador lineal.
/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen: 0 cm; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}
-La longitud del cilindro debe ser igual a: el actuador de desea trabajar longitud (movimiento) + longitud de los 4 mm roscado tubo que está dentro del tubo de 5,8 mm + 10mm para la bisagra de montaje en el extremo del cilindro.
-La longitud del hilo debería ser: el actuador de deseado longitud (movimiento) + longitud de tubo roscado que se encuentra dentro del tubo de 5,8 mm + longitud de la rosca que se encuentra dentro de la carcasa del servo, que depende del modelo de trabajo.
