Paso 2: Piezas y herramientas
Aquí está una lista de lo que solía hacer mi hack. Tenga en cuenta que puede usar sustitutos para la mayoría de las piezas listadas aquí, pero se escribirá este Instructable específicamente con estas partes en mente. Voy a intentar proporcionar suficiente información que se pueden personalizar los pasos, si es necesario.

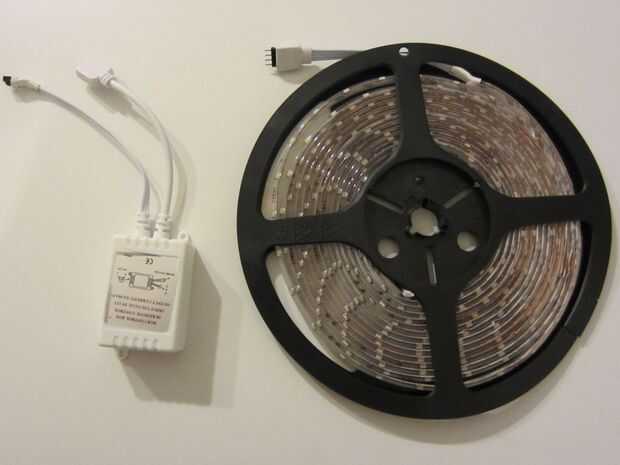

1) una tira de LED.
Usé el mismo tira del RGB LED sugerida en Instructable de Liam.great98, que es barato y funciona muy bien para este proyecto. Se puede encontrar aquí:
http://www.Banggood.com/wholesale-5m-RGB-3528-LED-...
Esta banda viene con un controlador para la franja y un control remoto para cambiar el color y la luz patrón.
2) fuente de alimentación.
Compruebe los requisitos para la tira del LED. La que estoy usando llama de una fuente de alimentación de 12 voltios capaz de suministrar 2 amperios de corriente para la tira de 5 metros. He encontrado un adaptador de alimentación adecuado en una tienda local por $3, pero es posible que tenga uno ya ahí.
3) un Sensor de movimiento PIR.
Estos son bastante fáciles de encontrar. Encontré una buena oferta en un paquete de 10 en eBay. También puede conseguirlos en Fry Electronics, Radio Shack o en línea de varios lugares (como este de SparkFun:
https://www.Sparkfun.com/products/8630). Esto debe tener tres alfileres, uno para la energía (3.3-5 voltios), uno de tierra y un pin de salida que va alta cuando se detecta movimiento.
Buena información sobre el uso de sensores PIR puede encontrarse aquí: http://learn.adafruit.com/pir-passive-infrared-pro...
4) un microprocesador Attiny85 y programador.
Esto se utilizará para proporcionar el cerebro del hack. Proporcionar energía al controlador de tira de LED cuando detecta movimiento y cuando no ha habido ningún movimiento por un período de tiempo. Utilicé un Attiny85, pero un Attiny45 debería funcionar igual de bien como es físicamente lo suficientemente pequeña como para caber dentro de la caja de controlador LED existente. Desde luego, puede utilizar otra marca de microcontrolador (es decir. una foto), pero usted tendrá que proveer su propio código.
Usted también tiene que tener una manera de programar el microcontrolador. Yo uso una que construí, y hay muchos Instructables que puede mostrar cómo hacer su propio. Se proporcionan tanto un archivo .hex directamente programa Attiny85 y código fuente, si es necesario.
5) varias piezas electrónicas (no mostradas)
Los valores de estas piezas no tienen que ser exactos, y algunos incluso realmente no pueden ser necesario. Esto es lo que usé:
resistencia de 1 4.7 kΩ.
1 capacitor de 10uF.
1 condensador de 100uF.
1 zócalo SIP de 3 pines para enchufar el sensor de PIR (como este de Sparkfun: https://www.sparkfun.com/products/115).
1 socket DIP para permitir que el microprocesador a quitarse para reprogramar, si es necesario (opcional pero recomendado).
1 prototipo board (conseguí una buena oferta en algunas placas de prototipo de 5 x 7 cm en eBay similar a estos de Radio Shack: http://www.radioshack.com/product/index.jsp?produ...
3 longitudes pequeñas de alambre (yo usé unos cable de teléfono que tenía en mano).
6) soldador, soldadura y una mano firme (no se muestra)
Sí, este proyecto consiste en soldar. No hay demasiado de él, pero es un poco detallado, por lo que debe tener alguna experiencia con él.
7) un taladro y un 1/16 de pulgada broca (no mostrado)
He utilizado estos para hacer los agujeros de cables en el PCB, pero posiblemente podría prescindir.
