Paso 4: Modificar el tablero del circuito
Por lo tanto, el controlador está diseñado para proporcionar energía a la electrónica constantemente. Para ser capaz de dar vuelta la tira encendido y apagado con el microcontrolador, algunas modificaciones deben hacerse a la tarjeta de circuitos.

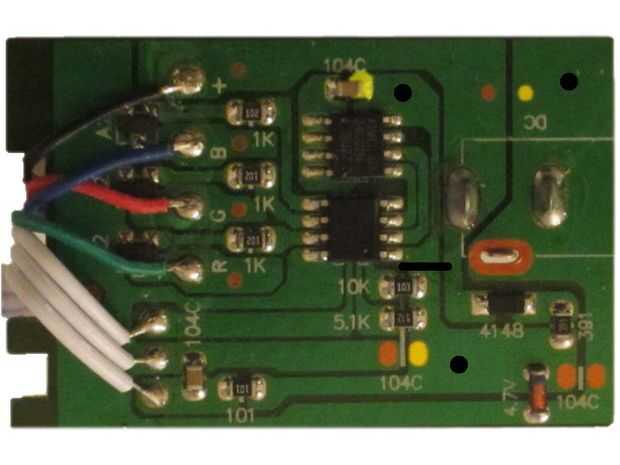

En primer lugar, dos ICs necesitan desconectarse desde el carril de alimentación de +4.7 voltios. Esto puede hacerse (¡ con cuidado!) utilizando un cuchillo afilado para cortar el rastro de la placa de circuito como se indica por la línea negra en la imagen.
En segundo lugar, los cables hay que agregar al tablero de circuito para permitir la alimentación del tablero que se utilizará para alimentar el microcontrolador agregado y permitir que el microcontrolador suministrar energía a las dos ICs según sea necesario. Los tres puntos de soldadura conveniente se han destacado en amarillo en la imagen.
Los puntos negros en la demostración del cuadro donde taladré agujeros 1/16" en el tablero de circuito para funcionar los alambres a través. Lo hice porque sentía que sería los cables más seguro, pero no es estrictamente necesario, si usted tiene cuidado de no tirar los cables demasiado.
