Paso 7: Construir el circuito

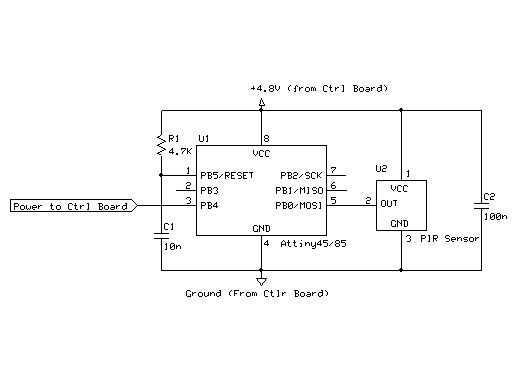

Arriba se muestra el diagrama del circuito del microcontrolador. Recomiendo breadboarding antes de soldar para comprobar que todo está cableado correctamente.

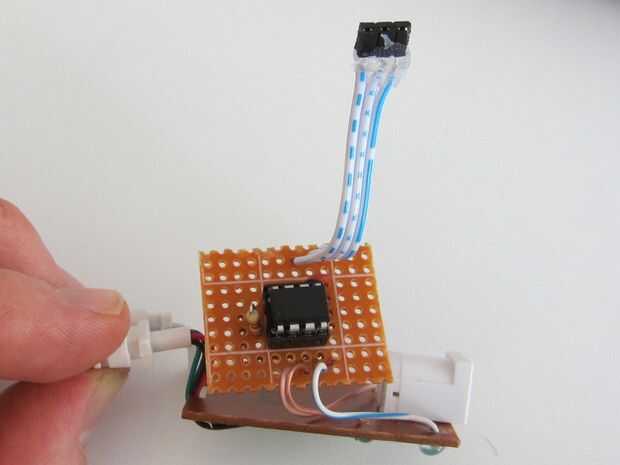

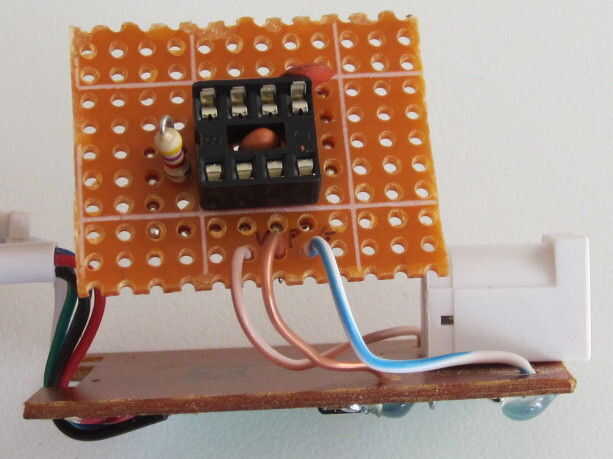

Nota que estoy usando un socket DIP tan el la Attiny85 pueden eliminarse del circuito para reprogramación. Recomiendo hacer esto porque evitará que el microcontrolador se dañen por el procedimiento de soldadura y le permitirá realizar cambios en el futuro, pero no es estrictamente necesario.
Tenga en cuenta también que he terminado los tres cables que va al sensor PIR con un encabezado de 3 posiciones femenina que coincide con los tres pernos en el sensor. Esto hace posible conectar y desconectar el sensor si es necesario, pero podría potencialmente ser excluido si desea soldar los cables directamente al sensor en su lugar. Asegúrese de hacer coincidir los cables a los pins correctos!
Debe haber suficiente espacio en la caja de control del LED para la placa de circuito adicional, pero la placa de prototipo probablemente tendrá que cortarse para encajar.
Usted querrá probar el circuito antes de pasar de este paso. Puede ser más conveniente reprogramar el microcontrolador poder apagado después de una corta cantidad de tiempo para asegurarse de que el código de contador está trabajando correctamente.
