Paso 3: Poke araound
Ahora por hurgando con un multímetro y hablando por el micrófono al mismo tiempo. He encontrado algunos puntos donde la tensión varía, que es grande. La fluctuación era sin embargo pequeña, y era dudoso que sería capaz de obtener mucho significativo de un pin de entrada analógico. Quería una entrada digital. ¿Algo simple es el cambiador de voz cambio de voz? ¿Sí o no?
Lo que necesitaba era una manera fácil de detectar la gota. Introduce el amplificador operacional 741. (Hay una canción, pero cortamos hacia fuera... demasiada ganancia)
Este no es de extrañar (el 741) funciona muy bien como un comparador, funciona a 5 voltios, y tuve algunos a la mano para arrancar. Perfecto.
¿Qué es un comparador?
Un comparador es un circuito analógico que monitorea dos voltajes de entrada (en nuestro caso la tensión de alimentación y el voltaje que cae). Un voltaje se llama la referencia (5 voltios) y el otro se llama el voltaje de entrada. Cuando el voltaje de entrada se eleva por encima o cae por debajo de la tensión de referencia, la salida de los Estados de cambios de circuito. Debido a la alta ganancia, un amplificador operacional con ninguna resistencia de retroalimentación puede funcionar como un comparador.

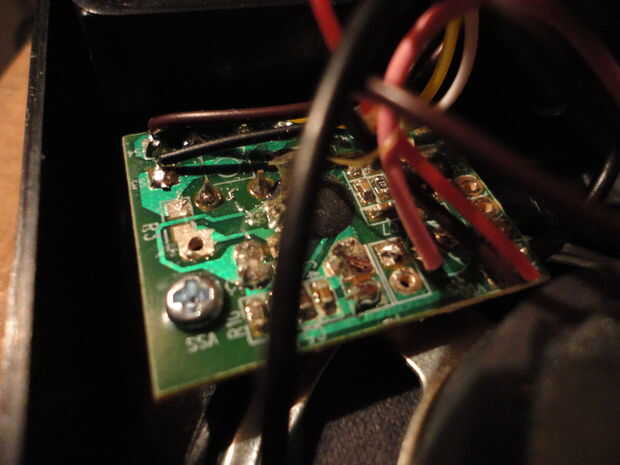

Así que tenemos que encontrar un voltaje positivo que cambia cuando alguien habla por el micrófono. Hice Meter para ti y han marcado un punto en la foto de abajo.
