Hackear un cambiador de voz para añadir una entrada de Arduino (4 / 4 paso)

Paso 4: Nitty Gritty

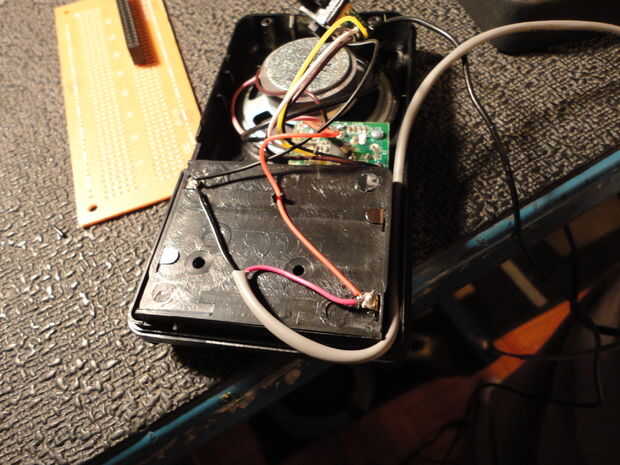

Lo primero que tienes que hacer es soldadura un cable a cada uno de sus terminales de la batería. El positivo será para el voltaje de referencia en el circuito comparador. Sacar al pin 2 en el 741. La tierra debe conectarse al pin 4, que a su vez deberá estar conectado a tierra con su Arduino.

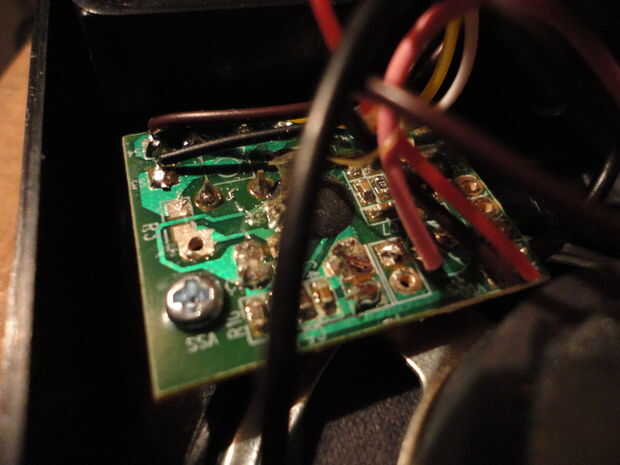

A continuación, suelde un cable en la placa en el botón indicado en la foto de abajo. Éste irá al pin 3 del 741 y actuará como el voltaje de entrada. Cuando este cambia, la salida de la 741 cambia de baja a alta.

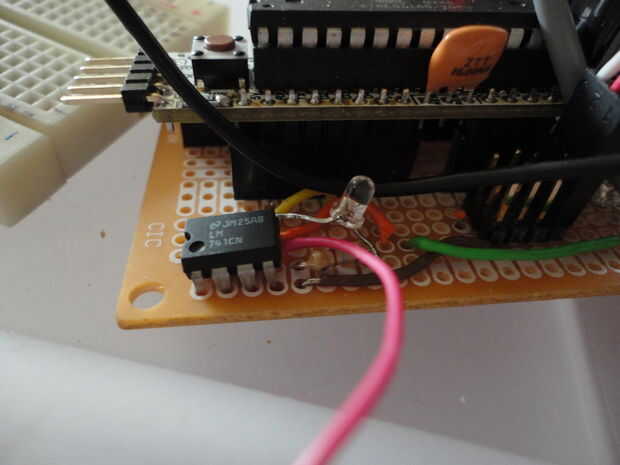

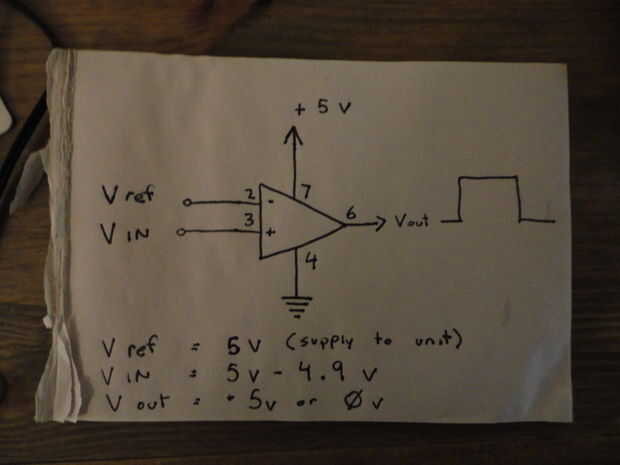

Para el resto de la configuración del 741.

• PIN 7 va a poder, utiliza 5 voltios de mi Arduino.
• Pin 4 va al suelo.
• PIN 6 va a un pin digital de Arduino, estoy usando pin 2.

Os adjunto también un LED y un resistor de pin 6 a tierra. Así que cuando la salida alta (hablando está sucediendo), el LED se ilumina así. Yo quería confirmación visual y encontrar ayuda a aliviar lo que me aqueja.

Cierre todo y debe ser bastante como nuevo.

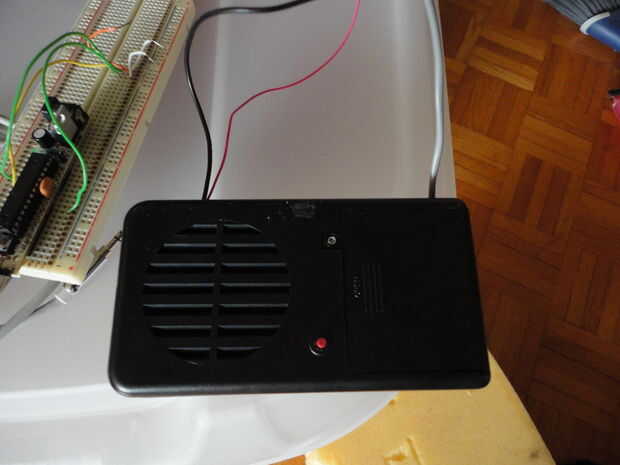

Eso es todo, se hacen con el hack. Ponga las baterías en y hablan un poco en el micrófono, el LED debe parpadear encendido y apagado.

Conectar hasta un Arduino y digitalRead() de uso en el pin que tienes enganchado hasta y será capaz de leer cuando habla está pasando a través de la unidad. Ahora, vaya uso que conocimientos y hacer algo fría con él. Vea el video para mi esfuerzo cojo.
