Paso 2: cableado
Usted necesitará cinco pequeños hilos en la parte inferior del escudo de ISP de Arduino de la soldadura.
Voltee la placa y coloque el pin 1 del zócalo ZIF. Este es el más cercano a la palanca del interruptor y estará en la parte superior derecha cuando la Junta se volcó (lado componente hacia abajo). es útil para marcar pin.

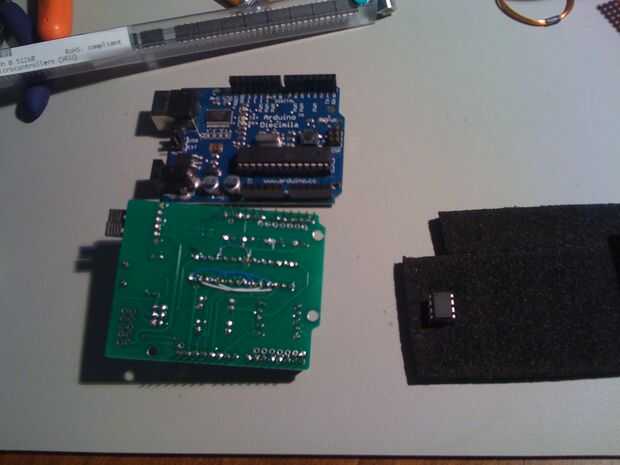

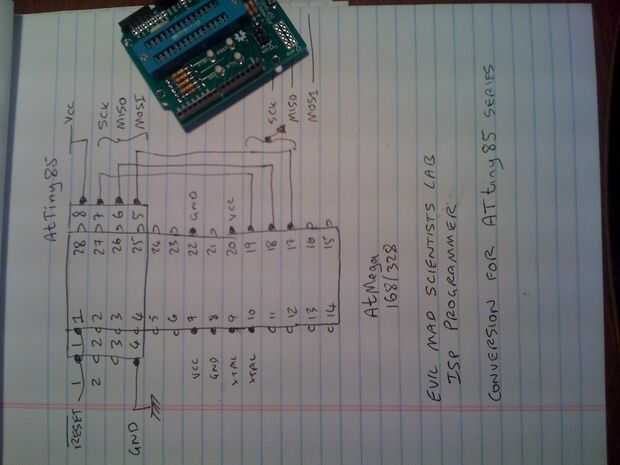

El diagrama muestra la saca de la parte superior, pero la imagen del Comité muestra como se verá cuando termine.
Conectar el Pin 4 a Pin 8 - esto es la conexión a tierra.
Conectar 28 Pin a Pin 20 - este es el Vcc (+ 5 voltios)
Conectar el Pin 27 para Pin 19 - SCK - reloj Serial
Conectar salida Serial 26 a Pin Pin 18 - MISO-
Conexión Serial 25 Pin a Pin 17 - MOSI - en
Pin 1 - RESET ya está conectado en la placa así que no tenemos que tocar.
Utilice un multímetro para comprobar las conexiones - fácil de cortocircuito pernos adyacentes como son sólo 1/10" aparte.
