Hackear un horno tostador para soldadura de reflujo (12 / 19 paso)

Paso 12: Tostadora horno modificación

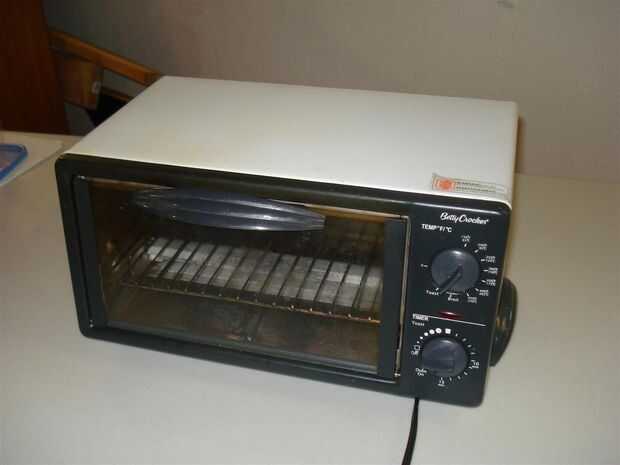

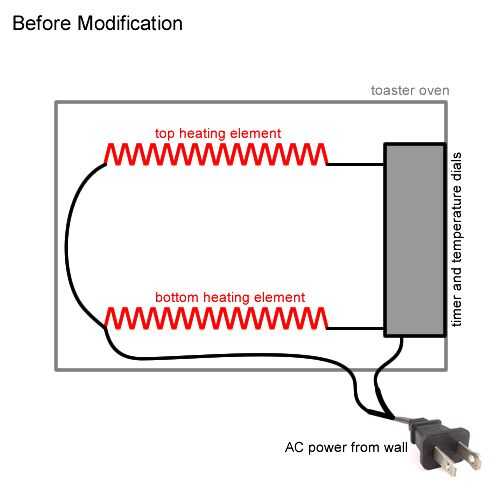

Necesita modificar un horno tostador. El objetivo de la modificación es conectar la parte superior y parte inferior resistencias directamente con el cable de alimentación, en lugar del control del horno de tostadora marca. Por favor ver esta presentación en video donde te muestro cómo realizar esta modificación de una manera segura.

Para resumir mis pasos:

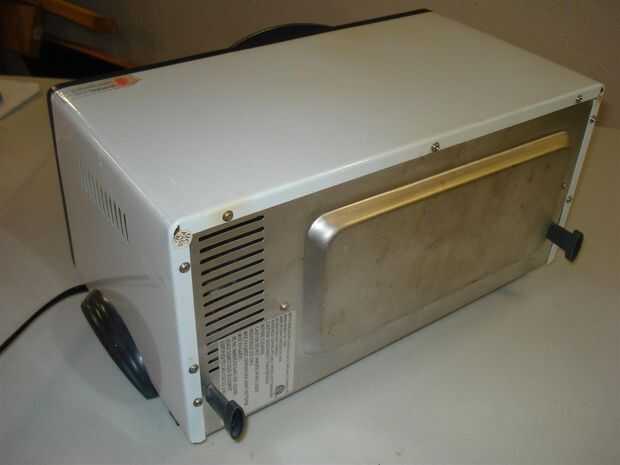

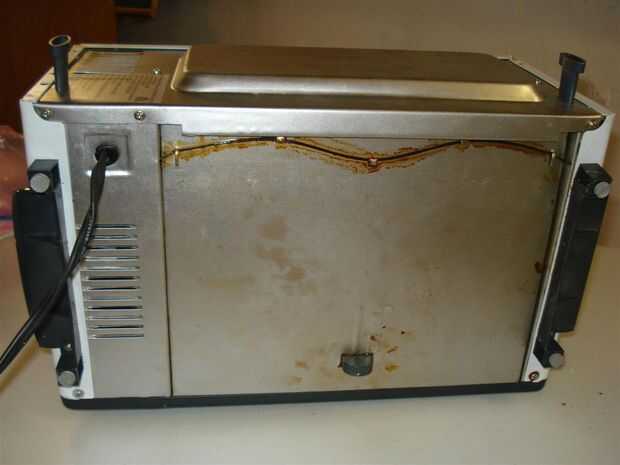

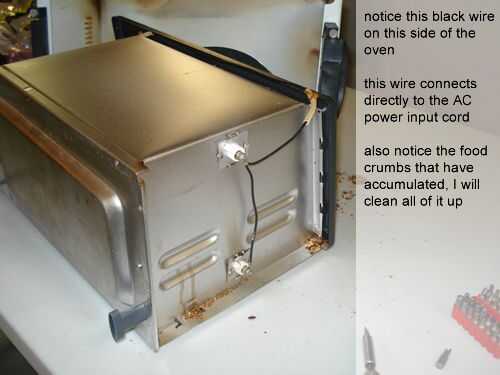

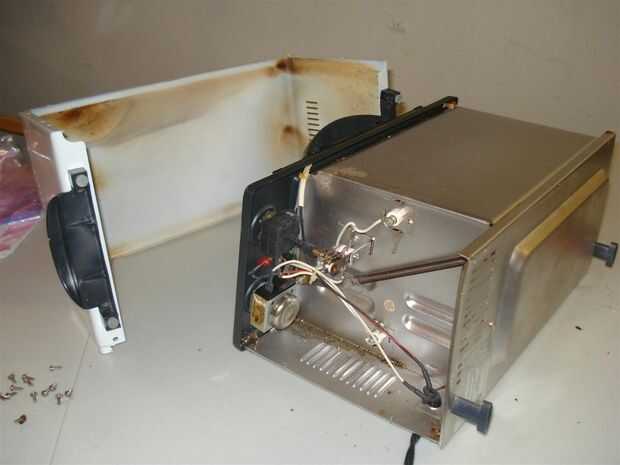

• Desarme el horno tostador y limpiar las migas de comida si se utiliza

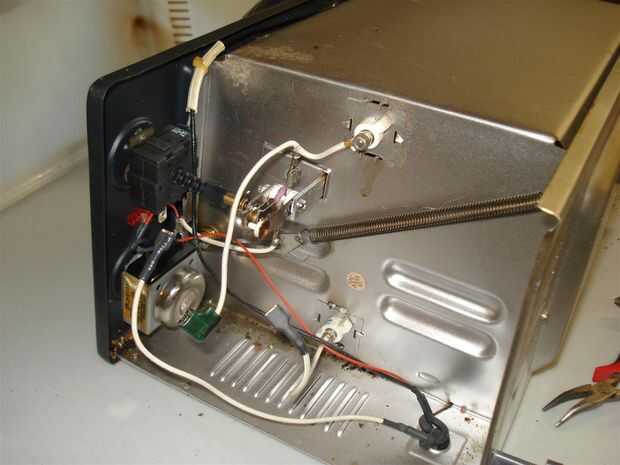

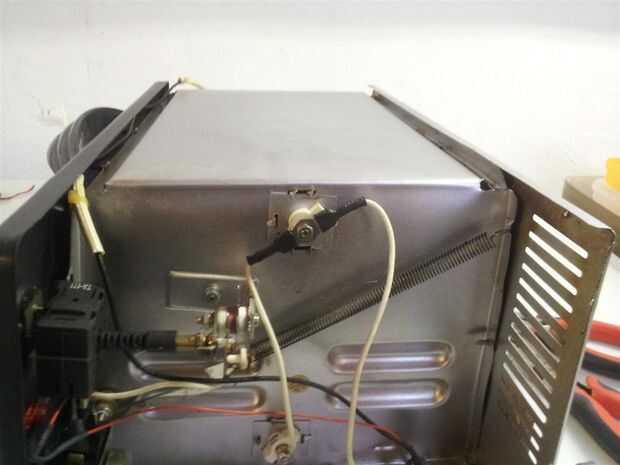

• Encuentra los cables de las resistencias y el cable de alimentación y desconéctelos de la marca

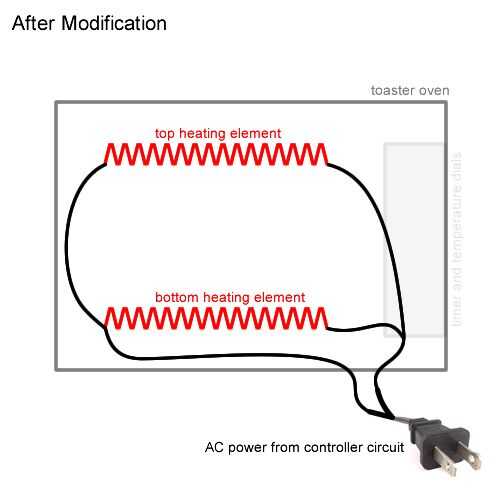

• Conectar los elementos de calefacción directamente en el cable de alimentación. Hacerlo en forma segura utilizando materiales seguros.

Quiero repetir mis notas de seguridad:

• Mi horno es un horno de 1300 vatios, y su cable de alimentación utiliza alambre calibre 16. La extensión debe ser calibre 16 o más grueso para manejar con seguridad la misma cantidad de corriente eléctrica.
• Los cables utilizados en el interior tienen un aislamiento resistente al calor por lo que no se derriten si tocan el recinto del horno caliente. Si utilizas cualquier plástico del aislamiento, el aislamiento puede derretir o quemar y causar un corto circuito. Se puede utilizar cinta aislante por la misma razón.
• Soldadura no se puede utilizar dentro porque pondrá muy caliente
• Las cosas están montadas firmemente para que no toquen la caja del horno caliente

Otras modificaciones de mejora de rendimiento se hicieron después de la prueba, que se discuten más adelante.
