Paso 19: Apéndice
Frecuencia PWM y el relé de estado sólido
El relé de estado sólido se construye usando un TRIAC (o algo similar, como dos tiristores) porque necesita manejar grandes corrientes alternas. Recuerde que estamos tratando de poner AC de 120V a 60 Hz (estos números son América del norte) a través de este relé.
Wikipedia en tiristores http://en.wikipedia.org/wiki/Thyristors
omega.com: relés de estado sólido (pdf)
Una vez usted disparar un tiristor, comienza a realizar, pero no dejará de llevar a cabo hasta que el voltaje llegue a cero.
Esto también significa que si conoces al elemento de calefacción con fuente de alimentación de CC, una vez que se ha activado el relé, permanecerá en el para siempre. Así que no trate de usar una fuente de alimentación de CC. (También, si utiliza CC, probablemente freírlos el cargador del USB).

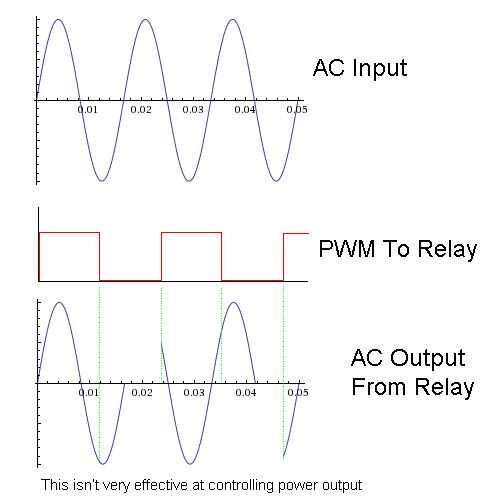

El hecho de que los tiristores no deja realizar hará PWM de alta frecuencia ineficaces como el ciclo de trabajo PWM no se correlaciona con la potencia entregada al elemento de calefacción. Cuando un pulso de PWM de salida termina, no significa que la corriente alterna se apaga.

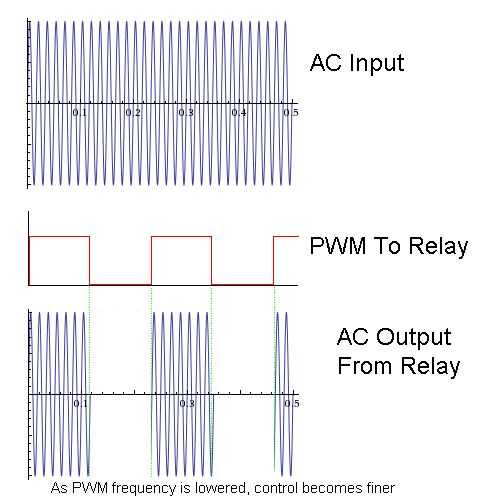

Si se usa una baja frecuencia PWM, entonces usted tiene más control sobre la cantidad de energía se está entregando. Si la frecuencia PWM es de 1 Hz, ciclo de trabajo PWM al 50% y la corriente alterna es de 60Hz, entonces básicamente estás diciendo "Quiero dejó cerca de 30 por 60 oscilaciones a través por segundo". El relé a intentar apagarlo yo 60 veces por segundos a intervalos regulares, a menos que se mantenga la señal de entrada alta.

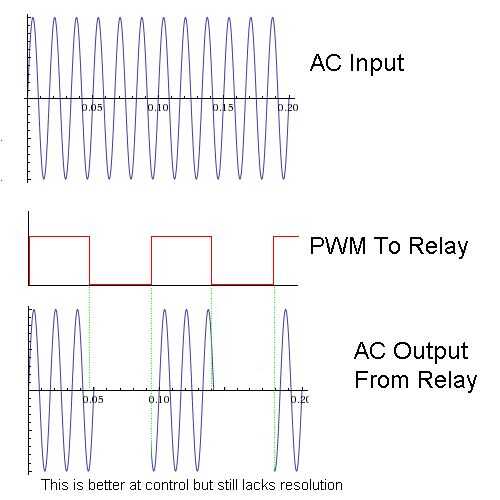

La Galería incluye algunos diagramas que ilustra lo que estoy diciendo en términos de voltajes y formas de onda.

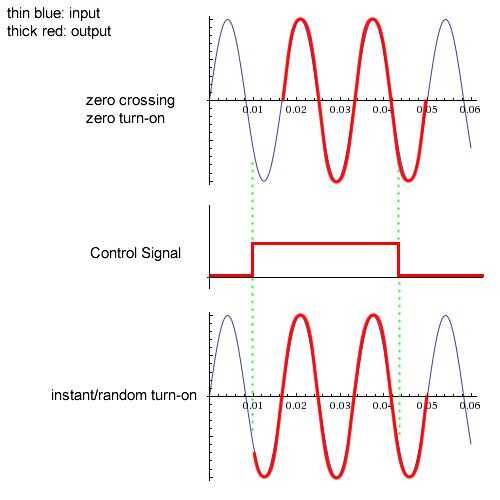

El relé de estado sólido Crydom es realmente más complicado porque tiene especial Cruz cero disparo. Esto significa que el relé realizará immediantly después de que el voltaje es cero (en vez de en cualquier momento) y apague la immediantly cuando el voltaje es cero otra vez si se quita el desencadenador. Lo que estoy diciendo todavía se aplica. La forma de onda de salida siempre comenzará en 0V y finalizará en 0V, que es bueno para el equipo que no como encendido demasiado rápido.
Hay relés que pueden controlar la forma de onda de salida según una entrada lineal de estado sólido especial (y por lo tanto, filtrado alta frecuencia que PWM se puede utilizar). Pero estas cuestan más, y el elemento calefactor no reacciona lo suficientemente rápido como para que sea útil de todas formas.
Cómo funcionan los termopares
Wikipedia sobre termopares http://en.wikipedia.org/wiki/Thermocouple
Aplicación de la máxima Nota 4026 http://www.maxim-ic.com/app-notes/index.mvp/id/4026
Usé un termopar de tipo K, con el chip de amplificador AD595AQ termopar. El termopar de tipo K se hace de un cruce entre el Cromel y Cromel, donde un pequeño voltaje es generado proporcional a la diferencia de temperatura en la Unión. El AD595AQ está diseñado para amplificar la tensión pequeña entre el Cromel y Cromel a un voltaje que es de 10 mV por grados centígrados. Las características de AD595AQ "compensación de unión fría", que básicamente significa que puede utilizar la temperatura ambiente la tensión de referencia.
¿Recuerdas cómo te dije que se debe utilizar el mismo metal para el cable que conecta el termopar al bloque de terminales? Por ejemplo, utilizando el cobre, la tensión entre que el Cromel y el cobre serían canceladas hacia fuera por la tensión entre el Cromel y cobre, mientras que la izquierda sobre voltaje sería proporcional a la temperatura. Como otro ejemplo, si usted ha utilizado cobre conectado a la Cromel y acero para conectar el extremo de Cromel, entonces el voltaje final de lectura sería el voltaje entre el Cromel y Cromel además la tensión entre el cobre y el acero, que no es exacta.
