Paso 3: Diseño de circuitos y diseño de PCB

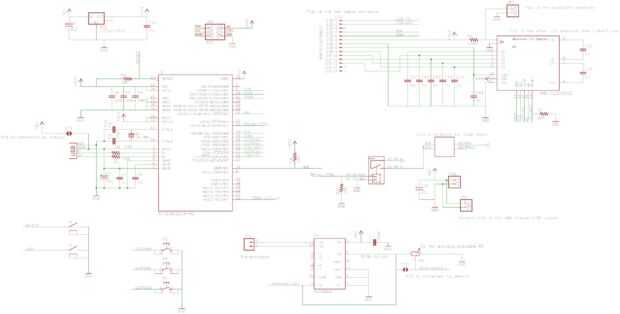

Los ficheros de diseño se incluyen en las descargas del proyecto, es en su mayoría en formato de CadSoft EAGLE 5.11, pero he incluido imágenes así.

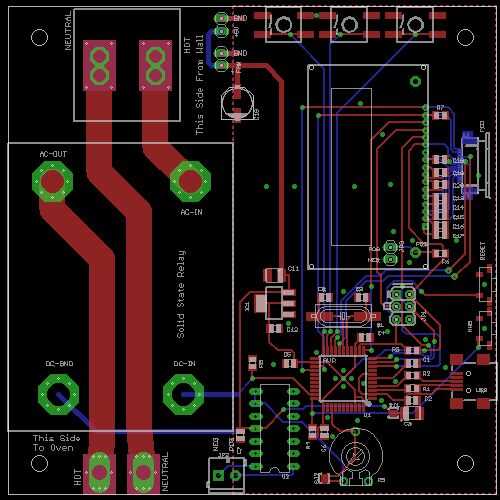

El diseño de PCB no es un diseño complicado. Hay algunas cosas que me gustaría señalar:
- El tamaño debe ser inferior a 10 cm por 10 cm por lo que puedo conseguirlo hecho por Seeed Studio para barato (ver siguiente paso).
- Allí están los agujeros de montaje en cada esquina. Más tarde, le mostrará cómo hacer un protector de plástico para este circuito, y este escudo se colocará a estos agujeros.
- El PCB está diseñado con agujeros que el relé de estado sólido se atornille directamente. Quería un diseño sin objetos sueltos.

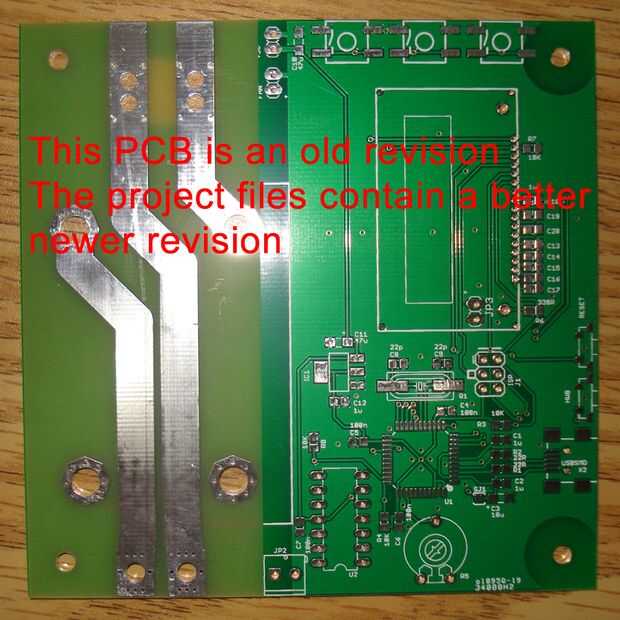

- Los rastros de alta potencia son super amplias y también se quita la máscara de la soldadura para que soldadura puede añadirse para aumentar el espesor de la pista, lo que permite más corriente.
- 240 v y 120V AC es VRMS, después de calcular Vpico, los espacios recomendados de la traza del PCB (según IPC-2221) en es de 2,5 mm para 300V a 500V (240VRMS = 339.4Vpico), 1.25 mm de 150V a 300V (120VRMS = 169.7Vmáximo). Observe que este circuito no es seguros más de 10000 pies sobre el nivel del mar.
- Salí de un gran espacio para el LCD. De hecho tengo dos huellas de LCD en este diseño de PCB, el otro tiene casi el mismo circuito pero utiliza SPI en lugar de I2C y se monta directamente en el PCB en lugar de utilizar un cable plano. Pero no escribo el código de este "otro LCD".
